MM32F5270平台ADC注入通道的单周期采样的实现

cathy 发布于：周五, 05/26/2023 - 16:12 ，关键词：

MM32F5270

引入

MM32F5270的ADC可配置4个注入通道来扩展转换通道，那么可进行转换的通道最多可达20个。

特点

1. 通道优先级

注入通道转换顺序从JSQ0 ~ JSQ3优先级由高到底依次转换。

2. 通道转换方式

支持单端转换、差分转换和伪差分转换。

3. 数据补偿

注入通道转换的值减去对应注入补偿寄存器的值，补偿后的结果可能为负值，因此配置了注入补偿寄存器的注入通道转换结果是有符号数据，根据数据对齐方式不同符号位SEXT不同。图3.1描述了数据分辨率与数据补偿左对齐关系，图3.2描述数据对齐及注入通道符号位位置。

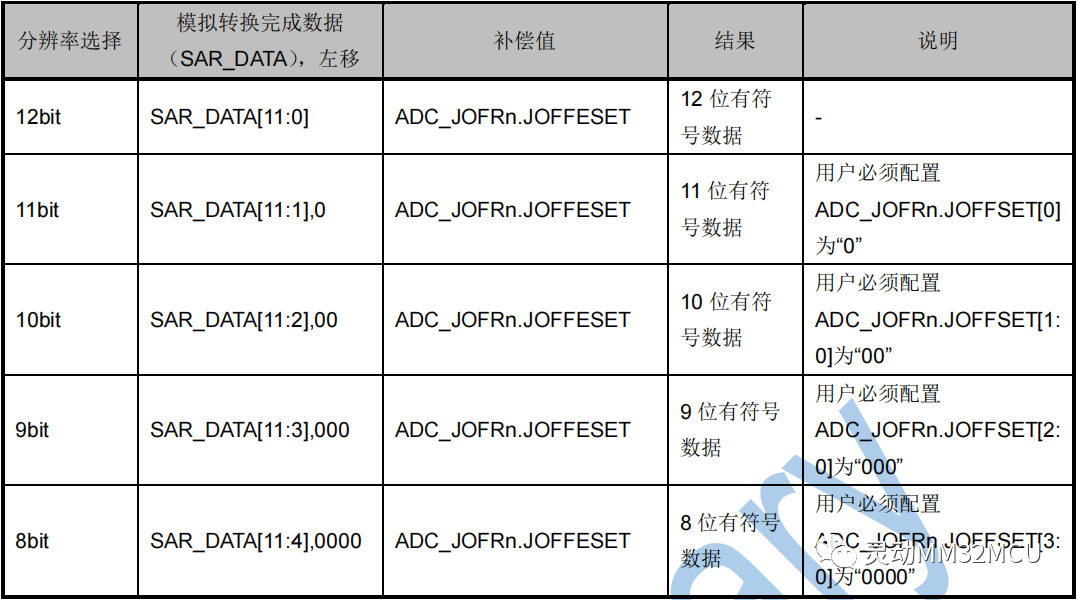

图3.1 数据分辨率与数据补偿左对齐

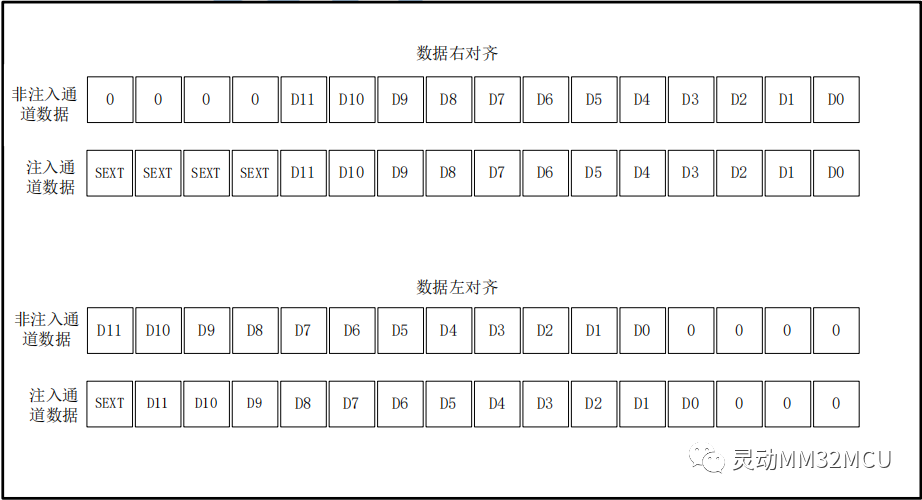

图3.2 数据对齐

4. 注入通道中断

注入通道序列转换结束中断（JEOSIF）、注入通道转换结束中断（JEOCIF）和注入通道采样结束中断（JEOSMPIF）。

5. 注入通道启动转换

主要有两种方式，第一种是在任意通道工作模式下，使能自动注入ANYCR_JAUTO，当任意通道序列转换完成后，注入通道会自动紧跟着转换；第二种是自行设置注入转换使能ANYCR_JADST，即可转换注入通道。注意注入通道转换完成后ANYCR_JADST，将被硬自动清除。

例程介绍

在任意通道工作模式下，配置规则组转换序列，再配置注入组转换序列，使能自动注入，查看注入通道是否转换完成。

具体配置步骤：

1、配置ADC初始化结构体，配置分辨率12位、单周期转换、数据右对齐、单端转换、参考内部电压

2、配置规则组转换序列和每个规则通道的采样时间，注入组转换序列和每个注入通道的采样时间

3、使能注入通道自动转换

4、使能ADC

参数定义如下：

#define APP_ADC_SEQ_LEN 3u
#define APP_ADC_EXT_SEQ_LEN 2u
/* channels in any sequence. */
uint32_t app_adc_seq_channels[APP_ADC_SEQ_LEN] =
{
    BOARD_ADC_CHN_NUM_1,
    BOARD_ADC_CHN_NUM_4,
    BOARD_ADC_CHN_NUM_5,
};
/* channels in inject sequence. */
uint32_t app_adc_extseq_channels[APP_ADC_EXT_SEQ_LEN] =
{
    BOARD_ADC_CHN_NUM_5,
    BOARD_ADC_CHN_NUM_1
};

配置代码如下：

/* setup the converter. */
ADC_Init_Type adc_init;
adc_init.Resolution = ADC_Resolution_Alt0;
adc_init.ConvMode = ADC_ConvMode_SeqOneTime;
adc_init.Align = ADC_Align_Right;
adc_init.SingleDiffMode = ADC_SingleDiffConvMode_SingleEnd;
adc_init.SingleVolt = ADC_SingleConvVref_Internal;
ADC_Init(ADC1, &adc_init);

/* setup the conversion any sequence. */
/* config regular sequence channel */
for (uint32_t i = 0u; i < APP_ADC_SEQ_LEN; i++)
{
    ADC_EnableSeqSlot(ADC1,i,app_adc_seq_channels[i]);
    ADC_SetChnSampleTime(ADC1,app_adc_seq_channels[i], ADC_SampleTime_Alt7);
}
/* config inject channel. */
for (uint32_t i = 0u; i < APP_ADC_EXT_SEQ_LEN; i++)
{
    ADC_EnableExtSeqSlot(ADC1, i, app_adc_extseq_channels[i]);
    ADC_SetChnSampleTime(ADC1,app_adc_extseq_channels[i], ADC_SampleTime_Alt7);
}
/* enable the inject atuo conversion. */
ADC_EnableAutoExtSeqSlot(ADC1, true);
/* power on the converter. */
ADC_Enable(ADC1, true);

注：ADC转换前必须获取校验因子，否则无法转换。

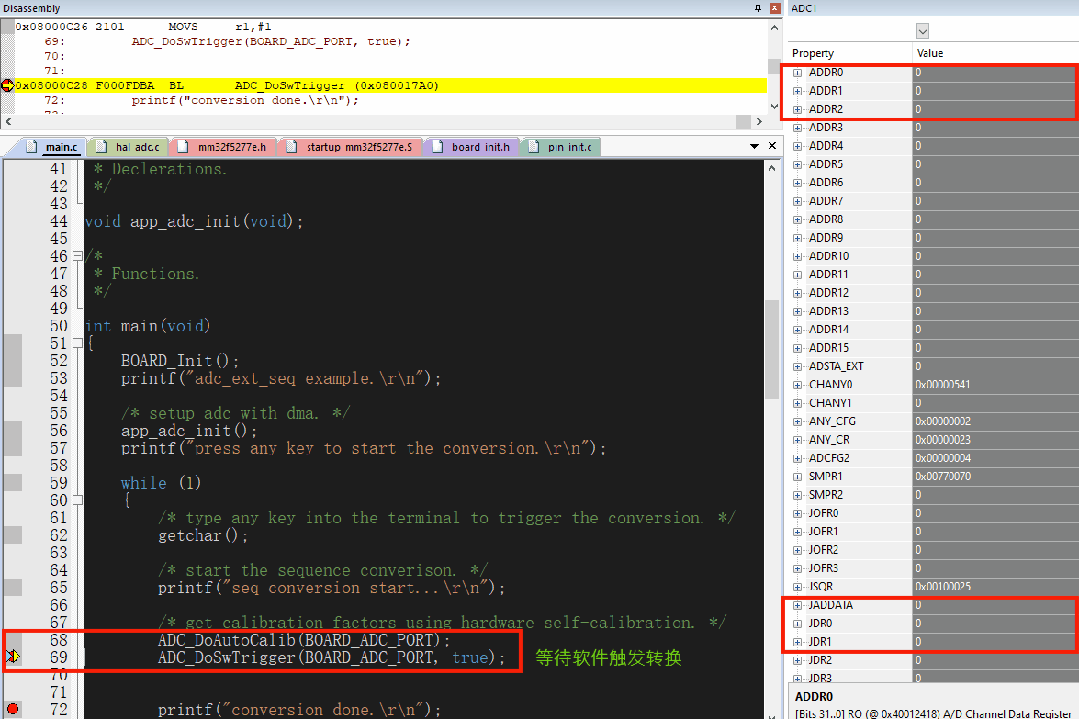

结果如下图：
