本文档描述如何让STM32WB在没有LSE时运行BLE应用程序所需的流程和步骤。LSE 可作为 STM32WB RF Wakeup 和 RTC 的时钟源。STM32WB RF Wakeup 和 RTC 的时钟源可配置为 LSE，LSE 时钟相对比较稳定且准确，不需要校准，而且 LSE 可在所有的低功耗模式下保持工作。
目录预览
1 为什么 STM32WB BLE 应用需要 LSE ?
2 在需要 BLE 使能时，什么情况下可考虑不使用 LSE？
3 如何配置 HSE 作为 RF Wakeup 和 RTC 的时钟源？
为什么 STM32WB BLE 应用需要 LSE ?
首先LSE 可作为 STM32WB RF Wakeup 和 RTC 的时钟源。
STM32WB RF Wakeup 和 RTC 的时钟源可配置为 LSE，LSE 时钟相对比较稳定且准 确，不需要校准，而且 LSE 可在所有的低功耗模式下保持工作。

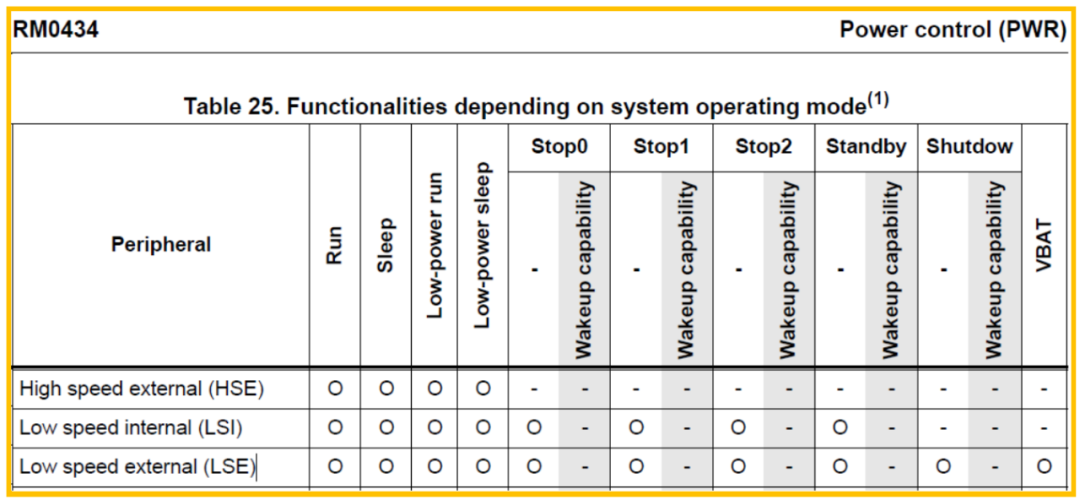

STM32WB RF Wakeup 和 RTC 的时钟源也可配置为 HSE，由于 HSE 只能在 RUN/LP RUN/SLEEP/LP SLEEP 模式保持，进入 STOP/STANDBY/STUTDOWN 模式 后，HSE 会被关掉，这样系统就无法进入 STOP/STANDBY/STUTDOWN 模式，导致系 统功耗会更高。另外 HSE 可能没那么稳定，可能需要校准，从而可能导致 STM32WB RF Wakeup 时钟不稳，也影响 BLE stack 运行，导致 BLE 工作不稳。
在需要 BLE 使能时，什么情况下可考虑不使用 LSE？
在以下情况下，还需要使能 BLE 并进行开发，调试时可配置 STM32WB 使用 HSE 做 RF Wakeup 和 RTC 的时钟源。
1.设计时，遗漏 LSE，但是样机已做好
2.生产了样机，忘记贴 LSE 了
3. 生产了样机，LSE 不匹配，暂时可去掉
4. 环境或应用使用某些 GPIO(PC13) 影响 LSE，导致 LSE 时钟异常或不稳
5. 不关心功耗，系统不需要进入低功耗
3. 如何配置 HSE 作为 RF Wakeup 和 RTC 的时钟源？
本 LAT 基于 CubeMX v6.6.1 和 CubeWB v1.14.1 介绍。
3.1 打开 BLE_p2pServer.ioc
用CubeMXv6.6.1打开 STM32Cube_FW_WB_V1.14.1\Projects\ P-NUCLEOWB55.Nucleo\Applications\BLE\BLE_p2pServer\BL E_p2pServer.ioc，以此为例。
3.2 失能 LSE

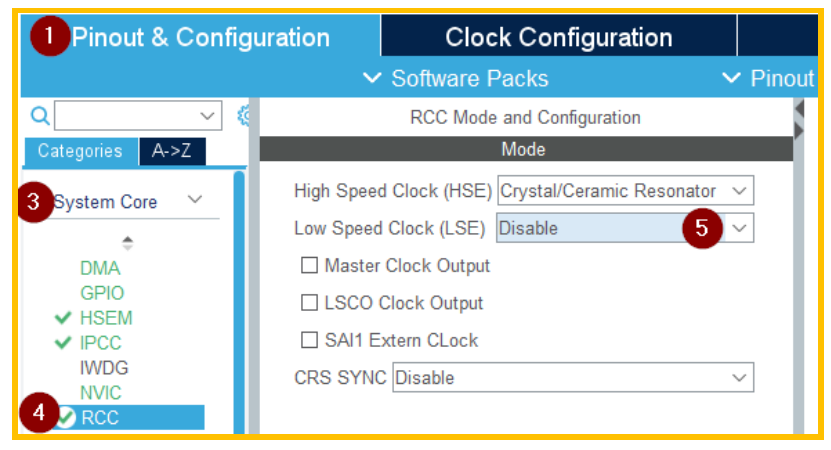

在Pinout& Configuration => System Core => RCC=>Low Speed Clock (LSE)=>Disable，失能 LSE。
3.3 失能 LPM & 配置 RTC 预分频

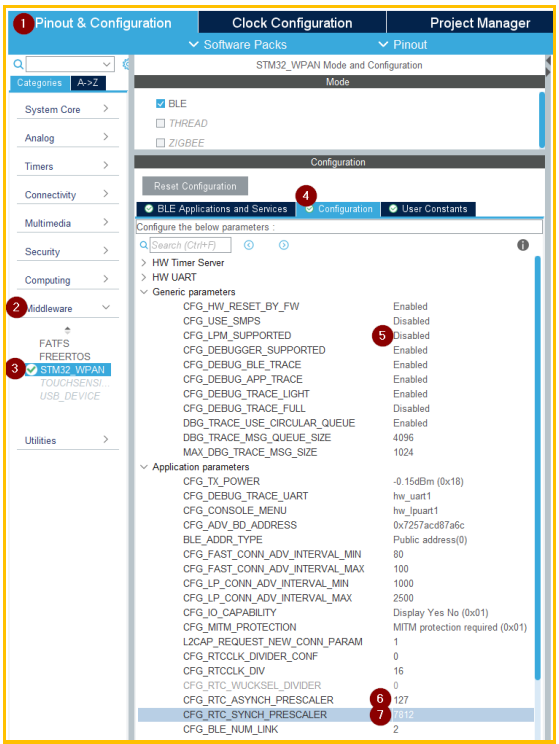

在 Pinout& Configuration => Middleware => STM32_WPAN =>Configuration=>
Generic parameters=>CFG_LPM_SUPPORT=>Disabled，失能低功耗 LPM，系统会 保持在 RUN 模式
Applicationparameters=>CFG_RTC_ASYNCH_PRESCALER=>127
Applicationparameters=>CFG_RTC_SYNCH_PRESCALER =>7812

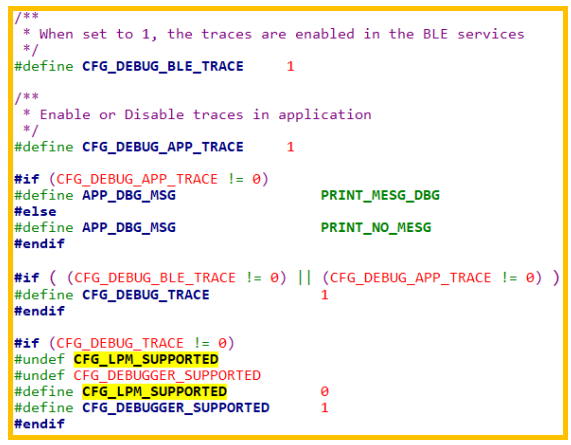

其实，生成代码后在 Core\Inc\app_conf.h 中，如果使能了 CFG_DEBUG_BLE_TRACE 或 CFG_DEBUG_APP_TRACE，会自动的失能 CFG_LPM_SUPPORTED。
3.4 配置 RTC 和 LSE 的时钟源为 HSE

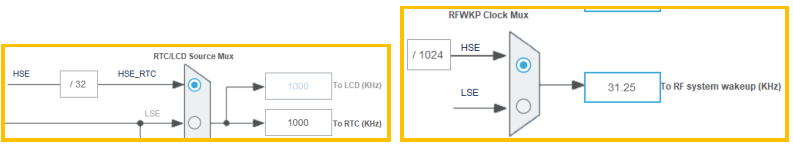

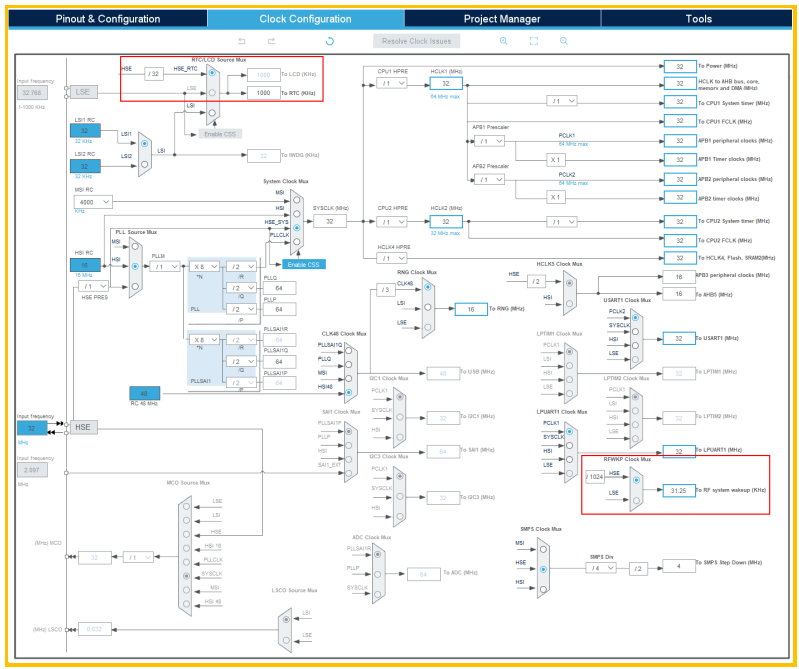

在 Clock Configuration 中，修改 RTC/LCD Source Mux 的时钟源为 HSE_RTC；修改 RFWKP Source Mux 的时钟源为 HSE。
3.5 重生代码
点击【GENERATE CODE】重新生成代码，用相应的 IDE 打开工程。
3.6 使能 BLE_LSE 校准

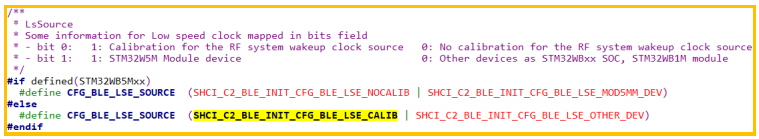

打开 Core\Inc\app_conf.h，修改 CFG_BLE_LSE_SOURCE，使能 SHCI_C2_BLE_INIT_CFG_BLE_LSE_CALIB，如下
3.7 修改 CFG_TS_TICK_VAL 和 CFG_TS_TICK_VAL_PS
打开 Core\Inc\app_conf.h，修改 CFG_TS_TICK_VAL 和 CFG_TS_TICK_VAL_PS， 如下
3.8 检查 RF 唤醒时钟源为 HSE

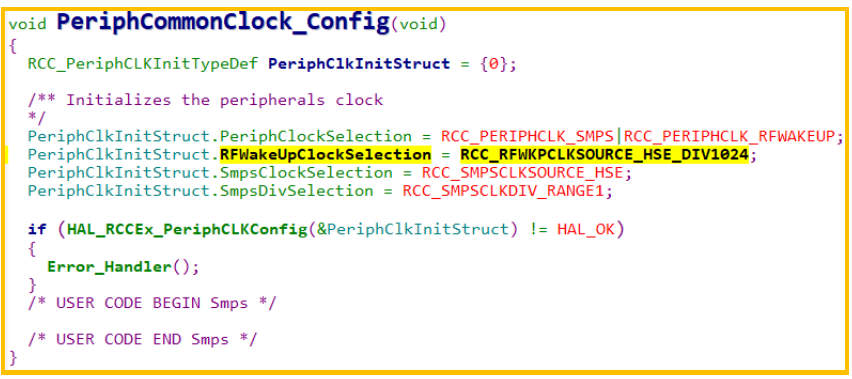

在 Core\Src\main.c 的 PeriphCommonClock_Config 函数中检查确认RFWakeUpClockSelection配置为 RCC_RFWKPCLKSOURCE_HSE_DIV1024 。
3.9 检查 RTC 时钟源为 HSE

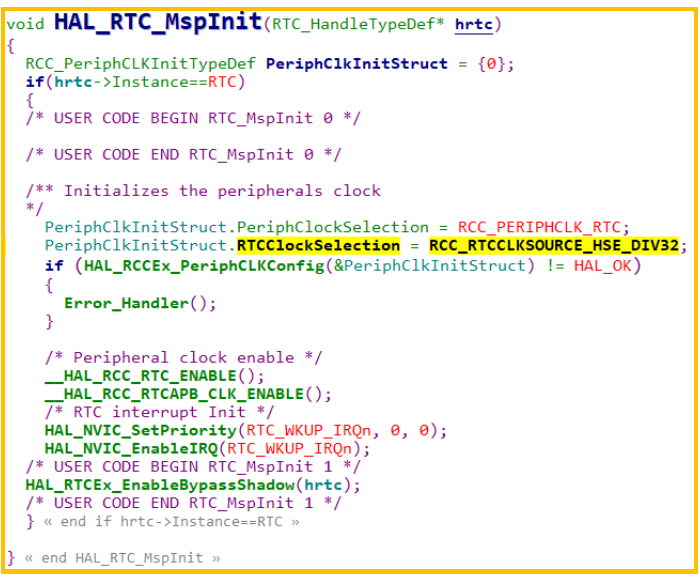

在 Core\Src\ stm32wbxx_hal_msp.c 的 HAL_RTC_MspInit 函数中检查确认 RTCClockSelection 配置为 RCC_RTCCLKSOURCE_HSE_DIV32。
3.10 验证
重新编译工程，并下载到 STM32WB 中，此时 STM32WB 不再使用 LSE 了。使用 ST BLE Sensor 手机 app，搜索 STM32WB，并连接进行测试。
