HK32F030M是航顺一款入门级经济型32位MCU，使用ARM® Cortex®-M0内核，最高工作频率32 MHz，内置16 KByte Flash、448 Byte EEPROM和2 KByte SRAM。由于其超高的性价比，在工业、医疗、消费电子等行业得到广泛应用。

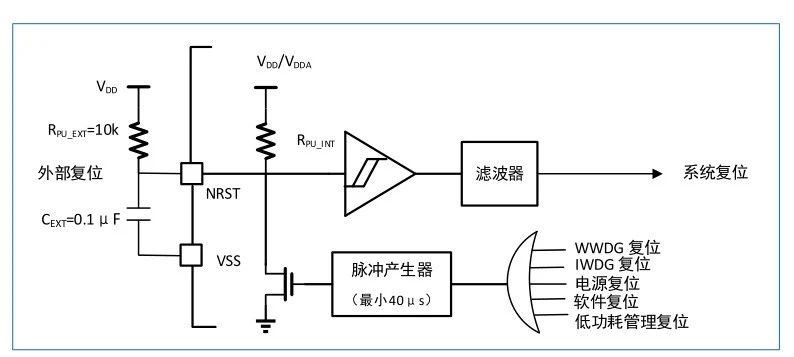

电路中复位时，复位源将最终作用于 NRST 引脚，并在复位过程中保持低电平。复位入口矢量被固定在地址 0x0000 0004。芯片内部的复位信号会在 NRST 引脚上输出。脉冲发生器保证每一个内部复位源都能有至少40μs的脉冲延时。当NRST引脚被拉低产生外部复位时，它将产生复位脉冲。复位电路如图所示：
当产品电路中复位引脚悬空时，由于芯片复位引脚电路上有一个30K-40K弱上拉，如果产品受到外部较大干扰的时候，可能会引起复位引脚上电平波动，导致MCU产生复位现象。对于这种情况，请参考以下两种解决方案。
方案一：

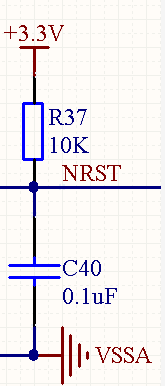

硬件方法：修改硬件电路，在复位脚的外部加上R-C电路。参考如下：
方案二：

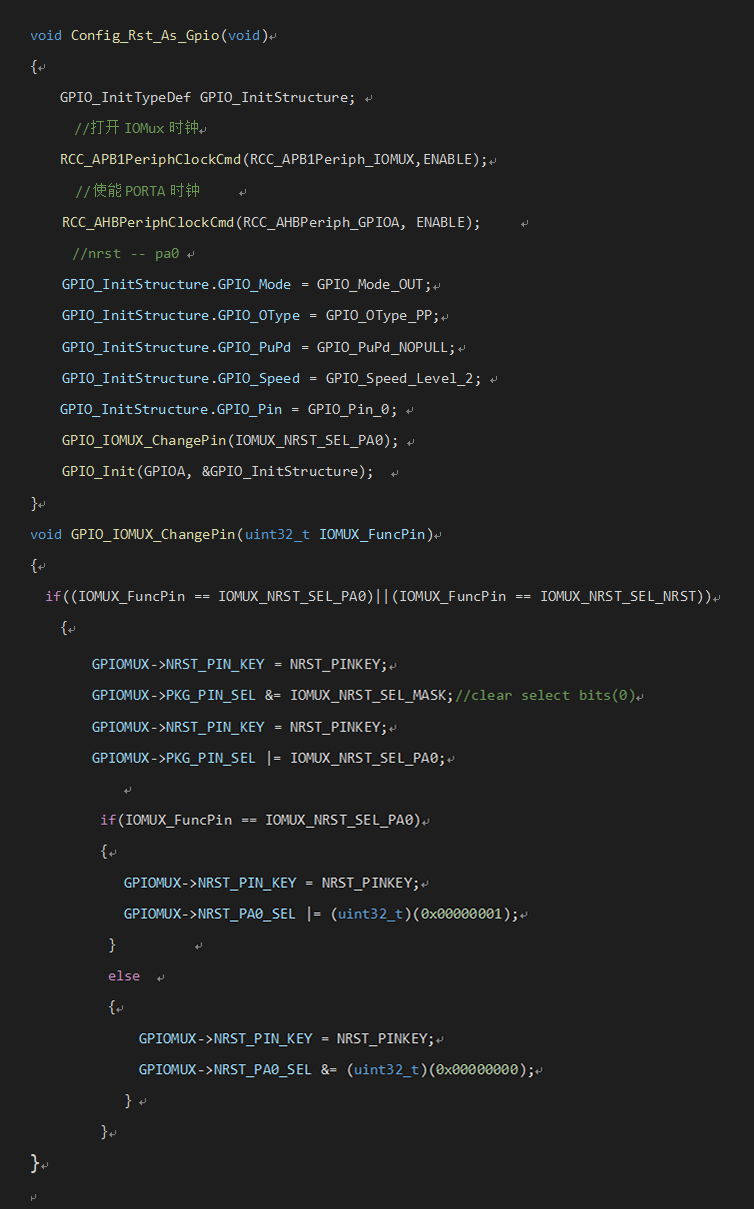

软件方法：通过IOMUX，将该复位引脚配置为普通IO，PA0，由于内部逻辑变化，该引脚上的电平波形不会导致MCU复位。需要注意的是，当NRST配置为PA0之后，需要在main函数的第一行加入延时，否则可能会导致再次下载程序失败。
以TSSOP20封装为例。
如果您对我们的产品感兴趣，请访问我们的官网或联系我们的销售代表获取更多信息。
