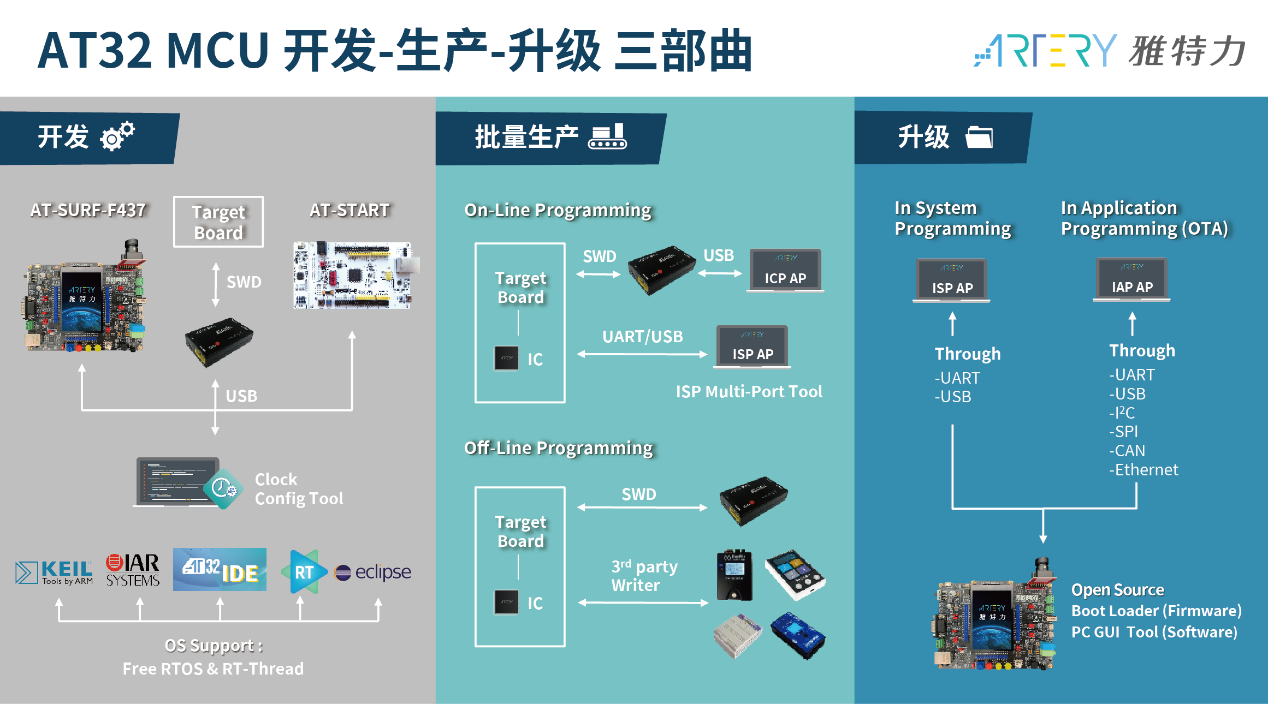

在产品开发生产阶段，为使工程设计人员加快开发流程，雅特力提供了图形化(GUI)开发工具，导入后可迅速在开发阶段进行调整测试相关配置。AT32 Tooling System能够协助客户缩短产品上市时程，提高开发效率，如AT32 New Clock Configuration，为AT32 MCU进行时钟配置的图形化配置工具，便于清楚了解时钟路径和配置时钟频率；CAN BitRate和I2C Timing Configuration，可在用户接口(UI)输入各项CAN Bus或I2C细部参数，快速计算CAN Bus或I2C对应结果与生成相关配置标准代码。通过可视化图形对话框，用户编写代码时更为直观，并节省产生应用代码时间。

雅特力AT32 IDE为跨平台ARM嵌入式系统的软件开发环境。包含一系列Eclipse插件和工具，使用者可在AT32 IDE开发环境下进行创建、建置和调试AT32 MCU。兼容Windows®和Linux®操作系统，并提供JRE运行环境、ARM工具链和GCC Make构建工具，帮助开发者组织资源，轻松装备软件组件，使开发工作事半功倍。

在批量生产阶段，为让用户更方便的使用AT32 MCU，雅特力配备了一系列图形界面应用程序，包括ICP Programmer和ISP Programmer，可实现在线和脱机编程。使用ICP Programmer需通过雅特力自行开发的AT-Link或J-Link仿真器来进行操作，支持同时烧写主储存器、SPIM/QSPI Flash和文件/设备加载，搭配AT-Link仿真器，支持SWD速度配置自动侦测功能；使用ISP Programmer时可以通过UART或USB进行配置操作，便于读取、写入和验证设备内存。

AT-Link Family为雅特力自行开发的编程调试工具，包含AT-Link-Pro、AT-Link+、AT-Link-ISO+和AT-Link-EZ，支持AT32 MCU仿真与在线/脱机烧录，操作简单、功能多样。AT-Link-Pro使用LCD触控屏操作便利，支持IDE在线调试、在线/脱机烧录、输出电压范围调节、脱机参数设置、USB转串口等功能；AT-Link+除了支持在线与脱机烧录，新增SPI和可变换外设接口(如I2C/CAN)等多功能接口，还支持AT32WB415蓝牙芯片烧录；AT-Link-ISO+在AT-Link+的基础上强化隔离保护功能(ISOLATED)，同时支持AT32WB415蓝牙芯片烧录；AT-Link-EZ支持在线烧录功能。

在AT32 MCU升级阶段，通过ISP Application和IAP Application工具与对应传输接口来对AT32 MCU进行升级更新，灵活调整编译程序选项和优化性能，能够协助用户拓展更多元的应用。

32 位MCU的市场发展，“产品+生态”才是可持续发展的硬实力，雅特力将持续研发高性能、高稳定性、低功耗MCU产品，不断完善开发生态，主打强大的平台概念，为用户提供具有一流竞争力的MCU产品和高质量的使用体验。
