CKS32F4xx系列产品提供了可编程电压检测器PVD，用于对MCU供电电压VDD进行监控，当检测到电压低于或者高于PVD设置的阈值时，会向内核产生一个PVD中断（EXTI线中断）以使内核在复位前进行紧急处理。该电压阈值可通过PWR_CSR进行设置。只要电压超过芯片最低运行电压，芯片就能正常工作，而不是低于阀值就不能工作。在实际运用中，如果是用电池给芯片供电，当电池电量不足时，电池的供电电压就会下降，下降到低于阀值时就会触发PVD中断，此功能可以通知用户，使系统进入特别保护状态，执行紧急关闭任务程序进行相关处理，比如进行数据备份处理或者进行低电量提醒等操作。

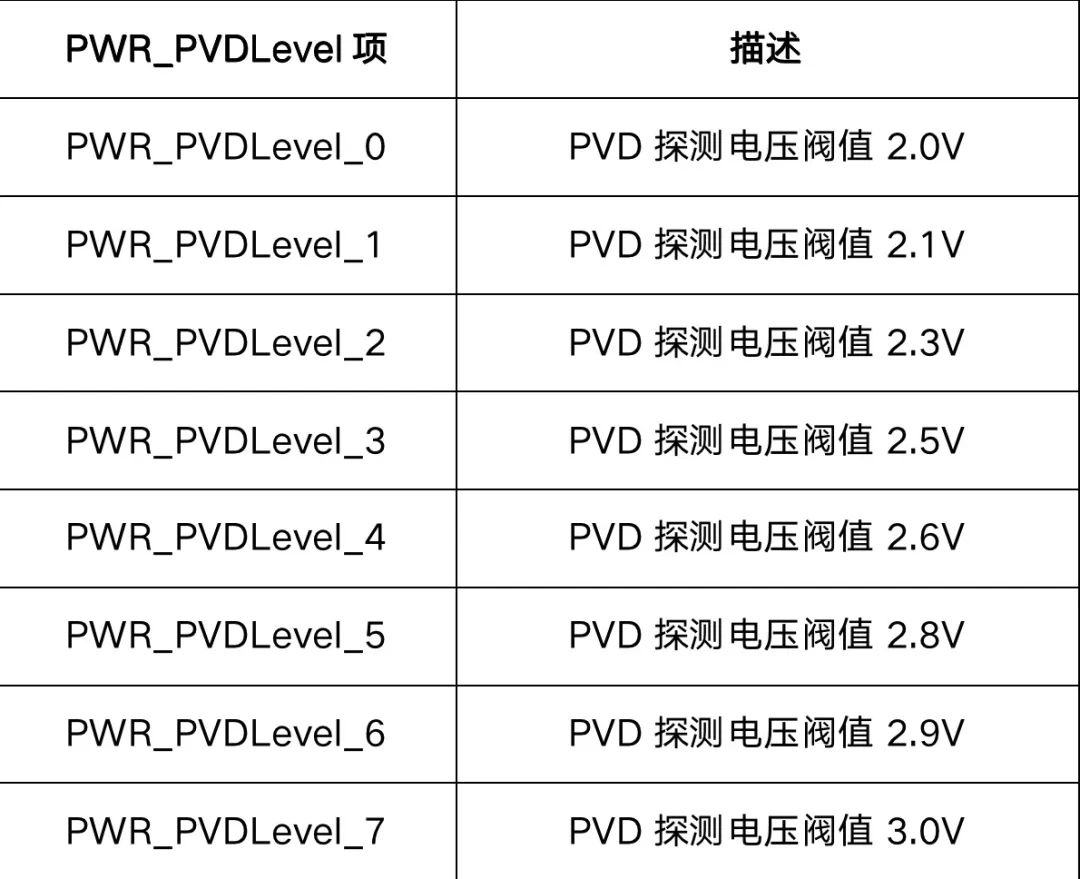

PVD可配置8个等级，通过电源控制寄存器中的PLS[2:0]位可以用来设定检测电压的阀值，详见下表。
PVD模块操作流程
一、 系统启动后启动PVD，并开启相应的中断：
首先通过固件库函数RCC_APB1PeriphClockCmd配置PWR模块时钟，然后配置检测电压的阀值，根据表1设置参数。PVD中断连接EXTI_Line16中断线，配置中断顺序依次为：中断线、中断模式、触发方式及中断线使能。
RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE); //开启PWR时钟 /* 设定检测阀值 */ PWR_PVDLevelConfig(PWR_PVDLevel_5); EXTI_StructInit(&EXTI_InitStructure); /* PVD连接到中断线16上 */ EXTI_InitStructure.EXTI_Line = EXTI_Line16; /* 使用中断模式 */ EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt; /* 电压低于阀值时产生中断 */ EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Raising; /* 使能中断线 */ EXTI_InitStructure.EXTI_LineCmd = ENABLE; /* 初始化中断 */
EXTI_InitStructure.EXTI_Trigger配置定义：
EXTI_Trigger_Rising---表示电压从高下降到低于设定阀值时产生中断。
EXTI_Trigger_Falling---表示电压从低上升到高于设定阀值时产生中断。
EXTI_Trigger_Rising_Falling---表示电压上升或下降越过设定阀值时都产生中断。
二、配置PVD中断优先级：
void NVIC_Configuration(void)
{
NVIC_InitTypeDef NVIC_InitStructure;
/* 嵌套向量中断控制器组选择 */
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_3);
/* 配置USART为中断源 */
NVIC_InitStructure.NVIC_IRQChannel = PVD_IRQn;
/* 抢断优先级为1 */
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
/* 子优先级为1 */
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
/* 使能中断 */
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
/* 初始化配置NVIC */
NVIC_Init(&NVIC_InitStructure);
}三、使能PVD模块：
PWR_PVDCmd(ENABLE); // 使能PVD
四、产生PVD中断，在中断程序中进行相应的处理：
void PVD_IRQHandler(void)
{
EXTI_ClearITPendingBit(EXTI_Line16);
…… // 用户添加紧急处理代码处
}来源：中科芯MCU
