随着汽车电子电气架构的演变，各类域控定义，各类架构形态百花争艳。立功科技依托S32K3丰富的资源、完善的功能安全定义、优越的网络安全性能，以及立功科技成熟的应用积累，给您带来全新的IBCM解决方案！
解决方案介绍
立功科技推出新一代IBCM方案，在功能上集成了数字钥匙、四门纹波防夹、多路CAN/LIN接口、以太网接口以及高低边驱动资源。同时部分软硬件设计结合通用功能安全需求开发，为用户提供更完整的服务。

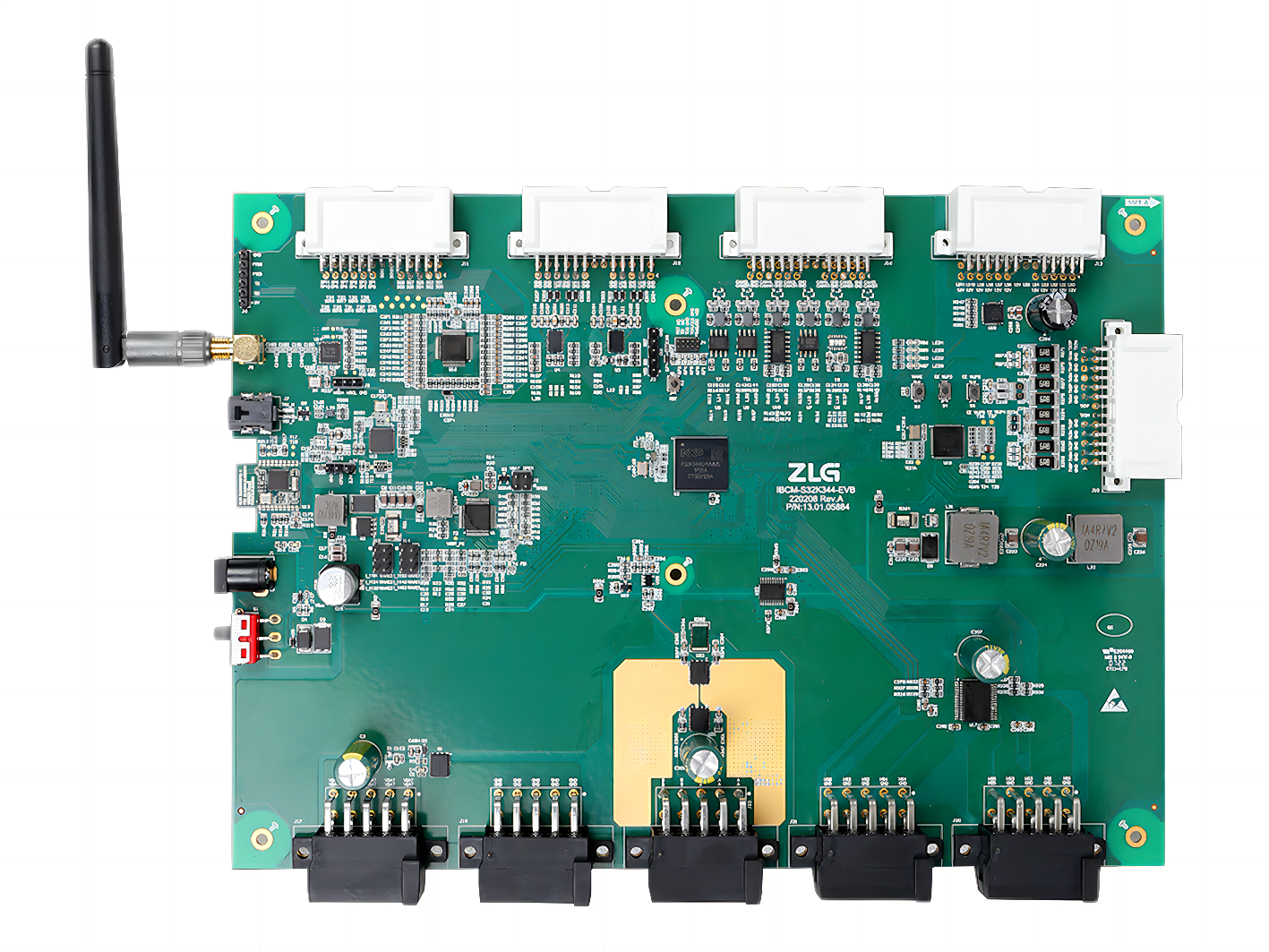

新一代IBCM方案使用S32K3作为控制芯片，集成了电源管理SBC、BLE、PEPS、CAN、LIN、车载以太网、开关检测、低边、高边以及电机驱动电路。
其中S32K3为NXP新一代的汽车级通用MCU，其内核采用多个32-bit Arm Cortex-M7（不同型号内核数量有差异），运行频率最高可达160MHz，免费提供RTD和MCAL以支持Non-AUTOSAR和AUTOSAR系统，内部具有HSE_B加密模块，支持AB面OTA升级。S32K3系列不仅具有强大的硬件性能，而且提供了丰富的软件资源如图1所示，使得软件开发更加快速便捷。

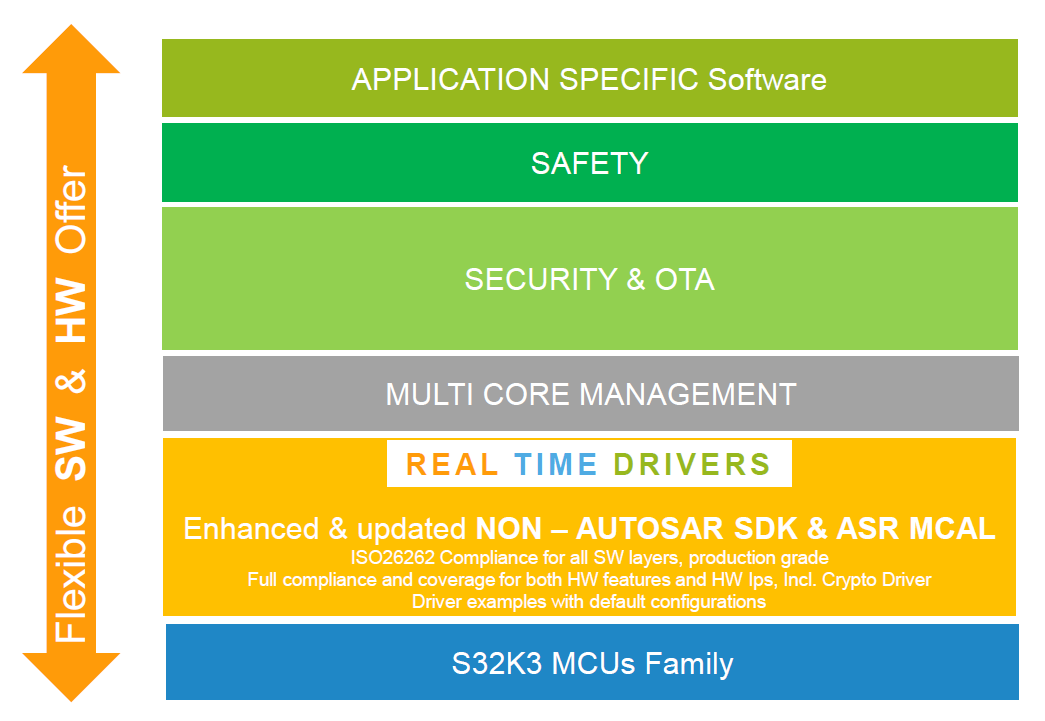

图1 S32K3软件资源
电源管理采用SBC FS26，该芯片具有多个开关模式稳压器和LDO稳压器，可为微控制器、传感器、外围IC和通信接口供电；提供可用于系统的高精度电压基准以及用于2个独立电压跟踪稳压器的基准电压以及用于系统控制和诊断的各种功能；可满足汽车安全完整性等级(ASIL)B或D的多种应用。
PEPS系统中的低频和高频收发器集成到PCB中，预留出多路天线接口，方便实现PKE、RKE和IMMO功能，以及相关参数调节。
电机驱动电路部分由电机预驱、H桥和ADC电流采样电路组成，用于驱动直流电机，可以实现对车窗电机等的控制。
解决方案特点
支持ASIL B/D的电源安全管理
集成PEPS系统
集成电机预驱、H桥
6路高边、12路低边输出
33路开关检测
6xCAN、8xLIN对外接口
1路车载以太网
新一代的IBCM解决方案， 基于S32K3的高性能，不仅可用于灯、雨刮、车门等的控制，而且集成了PEPS和电机驱动，在满足性能的基础上，使得IBCM的集成度得到了很大的提高。
来源：立功科技
