前段时间有客户在官方社区反映i.MX RT1170下，使用官方SDK里FlexSPI驱动去擦写Flash时不能很好地支持全局中断。
客户项目里用了两块NOR Flash，分别挂在不同的 FlexSPI上，一块Flash用于存储XIP代码（FlexSPI1），另一块Flash用于存储项目资源数据（FlexSPI2），显然这样的设计原理上是没有问题的，那为什么使能了中断会出问题呢？今天就来分析下这个问题：
注: 客户测试的SDK版本为 2.12.1，对应的FlexSPI driver版本为2.3.6
一、为什么擦写Flash时经常需要关全局中断？
在具体分析客户问题之前，我们先来聊聊嵌入式应用里应对NOR Flash的擦写，为何大部分情况下都是要关闭全局中断（这里假设执行代码空间与擦写操作空间在同一个 Flash上，当然是在不同区域），这其实跟如下两个特性有关：
1.1 RWW特性（Read-While-Write）
RWW特性的意思是在Flash执行擦写命令进入Busy 状态期间（Flash内部状态寄存器 WIP位变状态1）还能否继续响应非操作区域的读访问。如果SR[WIP] = 1 时还能够支持读访问，则该Flash 支持RWW，反之则不支持RWW。
绝大部分Flash都是不支持RWW特性的，这就是为什么Flash擦写操作代码本身是需要重定向到RAM里去执行（尤其是回读SR[WIP]状态的代码）。
对于支持RWW特性的Flash，一般是以Block为单位，Flash擦写操作代码放在BlockX 里执行，则可以操作BlockX以外的其它Block 区域，且不需要做代码重定向。
现在你应该知道对于不支持RWW的Flash为什么擦写时需要关闭全局中断了，因为无法保证中断响应相关代码全都重定向到RAM里了，所以干脆在Flash擦写期间不响应任何中断。
1.2 SCLK Stop特性
SCLK Stop特性的意思是在Flash执行写入命令接受主设备传输过来的Page数据期间，如果总线上SCLK停止（一般情况是FlexSPI这一端的TXFIFO为空或者触发空条件），则Flash能否也暂停接受当前Page数据直到SCLK继续输出从而继续处理剩下的Page数据。
绝大部分Flash是不支持SCLK Stop特性的，因此在MCU端如果传输Page数据，需要一次性连续传输完成，一旦中途被打断，则两次不连续的Page数据传输可能无法得到想要的Page写入结果。这也是为何Flash写入期间我们需要关闭中断。
二、FlexSPI外设写操作设计
关于i.MX RT上的FlexSPI外设基本情况，以前有两篇旧文 《FlexSPI支持在Flash XIP原理》、《FlexSPI支持AHB方式写入Flash》，大家先读一下有个初步了解。

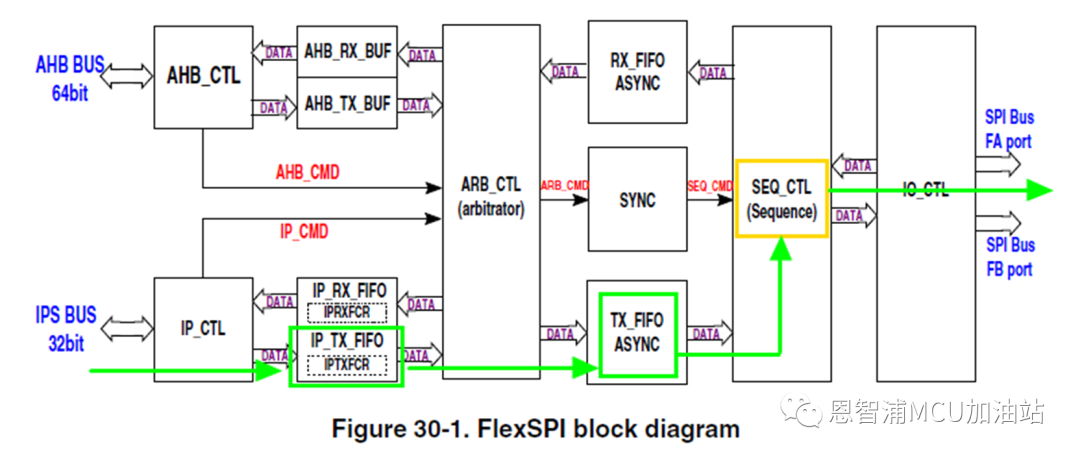

这里想重点说一下FlexSPI关于IPG方式写操作的设计，下图为FlexSPI外设的模块框图，绿色线标出了 IPG 方式写入的通路，这里大家可以看出，其中 IP_TX_FIFO 模块起了重要的数据缓冲作用，驱动里往 FLEXSPI->TFDRx 寄存器写入的 Page 数据会先被装载进 IP_TX_FIFO 里，然后再传输出去。

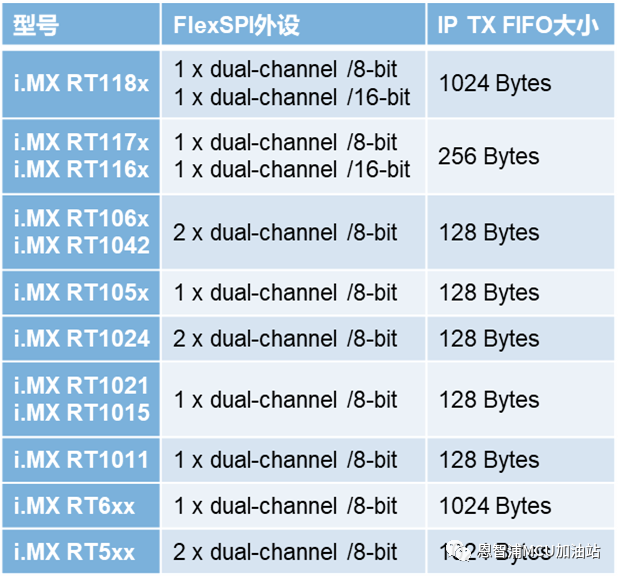

不同i.MX RT型号中IP_TX_FIFO大小不一样，目前有三种大小：128、256或1024 Bytes。
对于QuadSPI/OctalSPI NOR Flash来说，Page 大小一般是256 Bytes；对于 HyperBus Flash，Page 大小一般是 512 Bytes。所以在 i.MX RT10xx 上 IP_TX_FIFO 是不足以缓冲整个 Page 的，i.MX RT117x 上可以缓冲 QuadSPI/OctalSPI NOR 类型的 Page，i.MX RT118x/5xx/6xx 上则可以缓冲全部 NOR Flash 类型的 Page。
对于 Page 数据不能全部缓冲的情况，则需要一边传输一边缓冲。

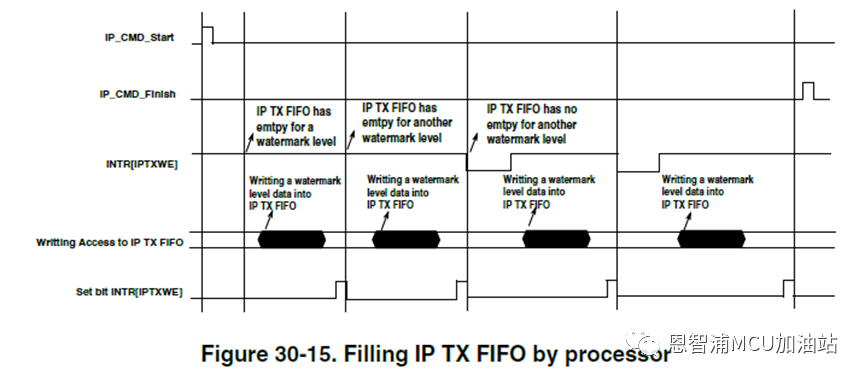

在具体装载数据进 IP_TX_FIFO 时，主要涉及如下三个 FLEXSPI 寄存器，IP_TX_FIFO 一次只能被填入watermark level大小的数据，想要把全部 Page 数据填进 IP_TX_FIFO，需要分多次装载。只要 FLEXSPI->INTR[IPTXWE] 标志为 0， 即代表 IP_TX_FIFO 剩余空间大于等于 watermark level，那么就可以继续装载。
FLEXSPI->IPTXFCR[TXWMRK] -- 设置一次装载进 IP_TX_FIFO 的数据长度（即 watermark level），8 Bytes为单位 FLEXSPI->TFDRx -- 按 watermark level 长度填入 IP_TX_FIFO 装载数据 FLEXSPI->INTR[IPTXWE] -- 触发 IP_TX_FIFO 的一次装载
三、客户问题及FlexSPI driver写操作流程
前面铺垫了这么多，终于来到客户遇到的 FlexSPI 驱动对于中断不支持的问题了。因为客户使用了两片Flash，所以不存在 RWW 限制问题，那剩下的原因就跟 SCLK Stop 特性有关，即 IP_TX_FIFO 并没有缓冲全部的 Page，导致 Page 传输过程被中断打断了，然后 IP_TX_FIFO 因为缓冲数据全部发完而使 FlexSPI 模块进入了 SCLK Stop 状态。
我们直接打开fsl_flexspi.c驱动文件，找到跟写操作相关的 FLEXSPI_TransferBlocking() 函数，在函数实现里可以发现，启动写传输时序的控制位 FLEXSPI->IPCMD[TRG] 是在 IP_TX_FIFO 填充动作 FLEXSPI_WriteBlocking() 函数之前被开启的，那这样的实现确实是不能够很好地支持中断的。
四、如何改进FlexSPI driver支持中断？
知道了原因所在，改起来也很简单。如果是QuadSPI/OctalSPI NOR Flash类型（Page=256 Bytes），在 i.MX RT117x 上，其 IP_TX_FIFO 大小为 256 Bytes，能够缓冲全部的 Page 大小，则可以先调用 FLEXSPI_WriteBlocking() 装载全部的 Page 数据，然后再开启 FLEXSPI->IPCMD[TRG] 去触发写传输时序，这时候就不怕被中断打断了，如下代码所示。
当然下面代码只是一个 workaround 式的实现示例，不是一个完整的解决方案，毕竟 FlexSPI 驱动要适配全部 i.MX RT 型号以及全部类型的 NOR Flash，此外还适用 NAND 型 Flash（Page 一般是 2KB），这时候需要根据情况拆分调用多次 FLEXSPI_WriteBlocking() 函数（不管怎样要保证启动写传输时序前，把 IP_TX_FIFO 先装满）。
status_t FLEXSPI_TransferBlocking(FLEXSPI_Type *base, flexspi_transfer_t *xfer)
{
// 代码略去
/* Start Transfer. */
if ((xfer->cmdType == kFLEXSPI_Write) || (xfer->cmdType == kFLEXSPI_Config))
{
result = FLEXSPI_WriteBlocking(base, xfer->data, xfer->dataSize);
base->IPCMD |= FLEXSPI_IPCMD_TRG_MASK;
}
else if (xfer->cmdType == kFLEXSPI_Read)
{
base->IPCMD |= FLEXSPI_IPCMD_TRG_MASK;
result = FLEXSPI_ReadBlocking(base, xfer->data, xfer->dataSize);
}
else
{
base->IPCMD |= FLEXSPI_IPCMD_TRG_MASK;
}
// 代码略去
}来源：恩智浦MCU加油站
