作为使用RX单片机进行逆变器控制的应用，以UPS为例对基于MCU的电源控制可行性进行介绍。
RX-T系列主要应用于空调室外机和工业逆变器，在逆变器控制领域享有盛誉。近年来，还广泛用于UPS、太阳能逆变器和EV充电器等电源控制应用中。本次以UPS电源控制应用为例，对基于MCU实现的电源控制进行介绍。UPS是一种具有以下三大功能的设备，是表现MCU控制电源基础功能的最佳设备。
UPS功能
AC-DC转换器（以下简称AC-DC），包括将市电转换为直流电源的PFC
DC-DC转换器（以下简称DC-DC），用于将高压直流电源转换为低压直流电源，并充电到电池，或将低压直流电源的电池电源放电，并转换为高压直流电源
DC-AC逆变器（以下简称DC-AC），可将直流电源转换为交流电源，以支持电源插座连接型电子设备
这些电源控制是使用RX产品家族中的以下通用功能在一个MCU中实现的。虽然本次使用的MCU属于RX产品家族的RX66T系列，但是RX产品家族中，只要具有如下功能，也可以实现类似的或部分功能。例如RX72T、RX24T。
RX产品家族使用功能
PWM输出定时器（MTU3d，GPTW）
12位A/D转换器（S12ADH）
端口输出使能（用于PWM输出紧急停止）（POE3B）
比较器（用于过流检测）（CMPC）
12位D/A转换器（用于比较器参考电压）（R12DAb）
我们利用这些RX产品家族中的适合逆变器控制的功能，构建了以下电路方式的电源控制功能。

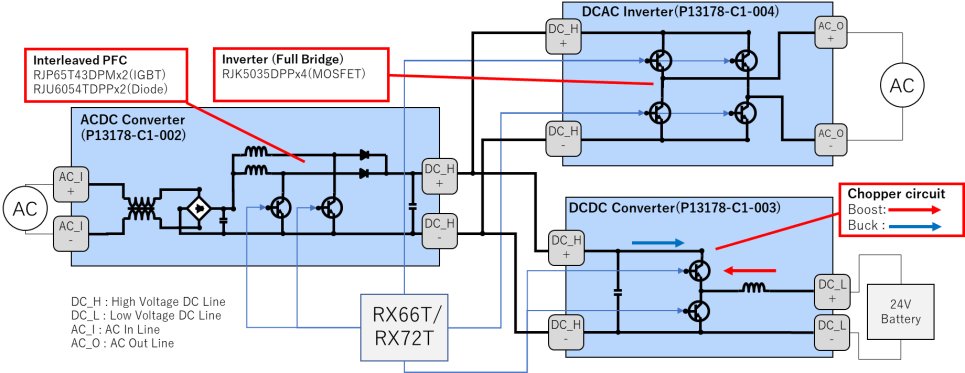

UPS电路
AC-DC
通过基于MTU3的互补PWM输出（载波频率60KHz）对电机控制设备中经常使用的电流连续模式交错配置PFC电路进行驱动，从而输出电流纹波较少的DC电源。
DC-DC
升压电路和降压电路相结合的斩波电路通过MTU3互补PWM；
输出（载波频率40KHz）进行驱动，从而无电压波动实施AC-DC电源充电至电池（降压模式）以及电池电源放电向DC-AC供电（升压模式）。
DC-AC
通过GPT互补PWM输出（载波频率20KHz）实现功率半导体的开关功能，从而使电机控制等类似的桥式电路产生110V@50Hz的正弦波。控制算法通过矢量控制输出无失真的正弦波。

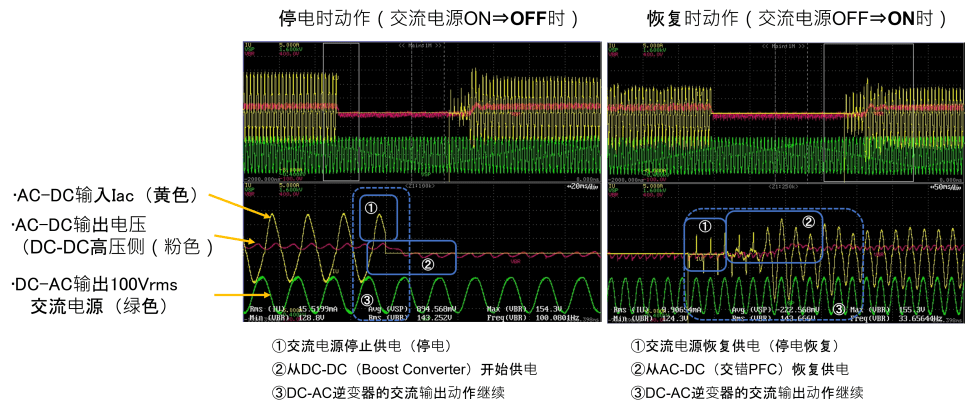

将这些电路进行组合形成UPS，电源效率可高达98%以上，性能与专用产品相当。这使得除了AC-DC的PFC IC和DC-DC的功率IC等专用产品外，还可以实现基于MCU的电源控制产品，从而为客户提供更多的选择，做到适材适所。
本次为大家介绍了电源控制（UPS）作为逆变器控制应用的可行性。我们将继续推出符合客户需求的优质产品，为客户的创新事业添砖加瓦。敬请期待瑞萨RX产品家族的进一步发展。
更多资料
有关本次介绍的UPS的更多信息，请点击下方链接查看UPS应用指南：
有关RX66T的更多信息，请点击下方链接查看RX66T产品页：
RX66T样例程序，请点击下方链接进入官网下载页面：
