复旦微电子推出的FM33LG0xx开发板免费试用活动,小伙伴们积极参与,并基于FM33LG0xx开发板进行开发,如下是参与者的开发过程和心得。

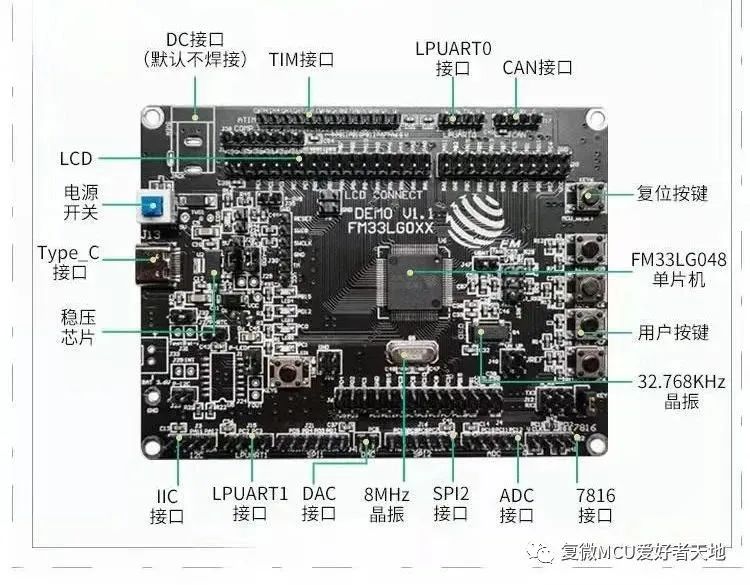

FM33LG0xx系列开发板示意图


FM33LG0xx开发板在引脚资源的使用上是很有特点的,它既不是按走线的方便来提供引脚资源,也不是以Arduino接口的方式来提供引脚资源,而是按接口的类型,这就为使用者提供了极大的方便。由于该开发板在外设的配置上比较简单,因此有必要为它配上一个显示屏来观察输出信息。这里为它配置的是一款0.96寸的双色显示屏,它使用的是板上的I2C接口。

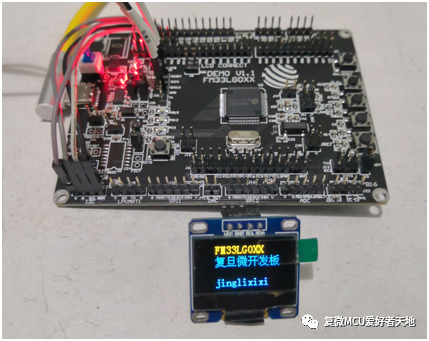

图 1. 显示效果

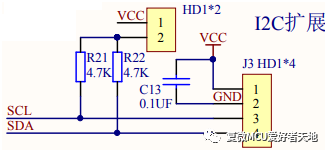

图 2. I2C接口电路原理图

该接口所使用的引脚为:

SCL---PA11

SDA---PA12

为便于以GPIO口来模拟I2C驱动,相关引脚输出高低电平的定义为:

#define
SCL_high FL_GPIO_SetOutputPin(GPIOA,FL_GPIO_PIN_11)

#define
SCL_low FL_GPIO_ResetOutputPin(GPIOA,FL_GPIO_PIN_11)

#define
SDA_high FL_GPIO_SetOutputPin(GPIOA, FL_GPIO_PIN_12)

#define
SDA_low FL_GPIO_ResetOutputPin(GPIOA,FL_GPIO_PIN_12)

以模拟方式发送字节数据的函数为:

void Write_IIC_Byte(unsigned char IIC_Byte)
{
    unsigned char i;
    unsigned char m,da;
    da=IIC_Byte;
    SCL_low;
    for(i=0;i<8;i++)
    {
        m=da;
        m=m&0x80;
        if(m==0x80)
        {
            SDA_high;
        }
        else
        SDA_low;
        da=da<<1;
        SCL_high;
        SCL_low;
    }
}

为实现图1的显示效果,其主程序为:

int main(void)
{
    MF_Clock_Init();
    MF_SystemClock_Config();
    FL_Init();
    MF_Config_Init();
    UserInit();
    key_int();
    led_int();
    oled_app();
    OLED_Init();
    OLED_Clear();
    OLED_ShowString(20,0,"FM33LG0XX",16);
    OLED_ShowCHinese(20,2,0);
    OLED_ShowCHinese(36,2,1);
    OLED_ShowCHinese(52,2,2);
    OLED_ShowCHinese(68,2,3);
    OLED_ShowCHinese(84,2,4);
    OLED_ShowCHinese(100,2,5);
    OLED_ShowString(20,6,"jinglixixi",16);
    while(1);
}

有了OLED屏的显示功能,后面再遇到显示问题时就方便许多。

在FM33LG0xx开发板的内部,配有一个低功耗实时时钟日历(RTCC),并带有数字调校功能,其调校精度为+/-0.476ppm,将它与OLED屏的显示功能相结合,即可轻松地实现RTC电子时钟的功能。

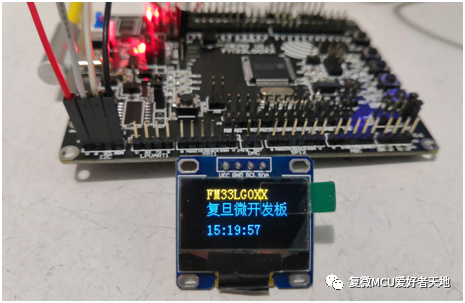

图 3. 计时效果


图 4. RTC后备电源

由于在例程中提供了标准的RTC读取函数,故稍加修改即可完成RTC的读取及显示功能,修改后的读取函数为:

uint8_t RTC_GetRTCA(FL_RTCA_InitTypeDef *InitStructer)
{
    uint8_t n, i;
    uint8_t Result = 1;
    uint32_t u,ut;
    FL_RTCA_InitTypeDef TempTime1;
    FL_RTCA_GetTime(RTCA, &TempTime1);
    u=((uint32_t *)(&TempTime1))[4];
    OLED_ShowNumH(20,5,u,2,16);
    u=((uint32_t *)(&TempTime1))[5];
    OLED_ShowNumH(44,5,u,2,16);
    u=((uint32_t *)(&TempTime1))[6];
    OLED_ShowNumH(68,5,u,2,16);
    return Result;
}

实现RTC计时功能的测试函数如下,它含有RTC的初始值设置及循环读取功能:

uint8_t RTC_GetRTCA(FL_RTCA_InitTypeDef *InitStructer)
{
    uint8_t n, i;
    uint8_t Result = 1;
    uint32_t u,ut;
    FL_RTCA_InitTypeDef TempTime1;
    FL_RTCA_GetTime(RTCA, &TempTime1);
    u=((uint32_t *)(&TempTime1))[4];
    OLED_ShowNumH(20,5,u,2,16);
    u=((uint32_t *)(&TempTime1))[5];
    OLED_ShowNumH(44,5,u,2,16);
    u=((uint32_t *)(&TempTime1))[6];
    OLED_ShowNumH(68,5,u,2,16);
    return Result;
}

实现图3计时显示效果的主程序为:

int main(void)
{
    MF_Clock_Init();
    MF_SystemClock_Config();
    FL_Init();
    MF_Config_Init();
    UserInit();
    CDIF->CR= 0x02;
    oled_app();
    OLED_Init();
    OLED_Clear();
    OLED_ShowString(20,0,"FM33LG0XX",16);
    OLED_ShowCHinese(20,2,0);
    OLED_ShowCHinese(36,2,1);
    OLED_ShowCHinese(52,2,2);
    OLED_ShowCHinese(68,2,3);
    OLED_ShowCHinese(84,2,4);
    OLED_ShowCHinese(100,2,5);
    OLED_ShowString(20,6,"jinglixixi",16);
    FL_DelayMs(1000);
    OLED_ShowString(20,6,"      ",16);
    OLED_ShowString(20,5,"  :   :  ",16);
    Test_RTCA();    while(1)
    {
        LED0_TOG();
        FL_DelayMs(1000);
    }
}
