航顺低于1元HK32MCU手持紫外蓝光纳米喷雾枪拆解-后疫情时代为抗疫保驾护航

cathy的头像
cathy 发布于：周一, 01/09/2023 - 09:48 ，关键词：

在最近的网络直播平台上看到很多关于紫外蓝光纳米喷雾枪的直播视频，在某宝上看到有些品牌的消毒枪销量过万、过10万，实打实的是当前的网红产品。就其原因就是在疫情解封的后疫情时代，在应对新冠感染的特殊时期，随着人们对新冠病毒的清醒认知就对生活环境要求的提高，对防范新冠病毒的感染对环境消杀病毒的工具有现实的需求。

今天有幸得到了一款蓝光纳米喷雾枪，对于这款网红产品有着很强的好奇心决定给大家拆解来分享一下。

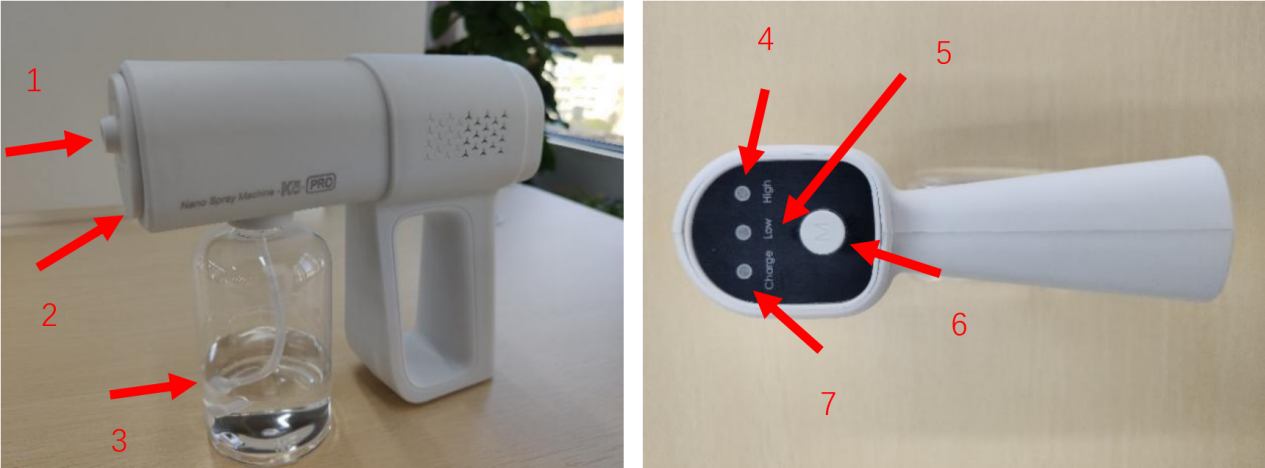

产品外观图
1、是纳米级雾化喷嘴
2、是紫外灯抑菌
3、是消毒液瓶
4、是高档杀菌灯
5、是低档轻柔喷雾
6、是一键启动
7、是充电指示

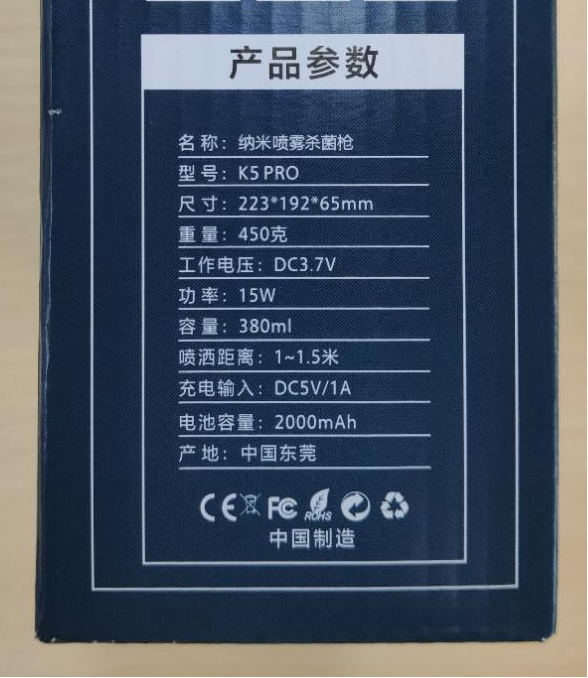

产品参数

  • 产品特点

  • 纳米级雾化

  • 紫外灯抑菌

  • 远距离射程

  • USB充电

  • 独立开关

  • 稳压充电

解放双手轻轻一喷：

  • 高效

  • 范围广

  • 渗透力强

纳米级喷雾：

  • 超细化喷雾高效消毒

  • 常温雾化杀菌

多功能使用：

  • 居家/办公/车载

  • 学校/商场/浇花

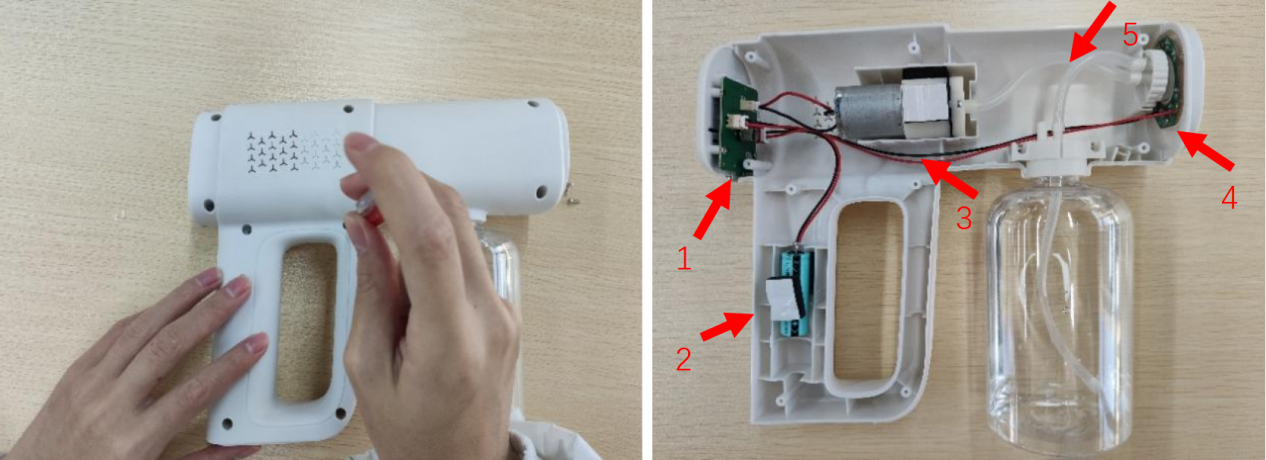

首先，用螺丝刀去掉左右胶壳上的8颗螺丝后，左右两边的胶壳即可以分开看到产品的内部结构。


可以看到里面有两块线路板（1、4）、一个高速马达（3）、一组可充电的电池（2）、还有气化与抽水的导管（5）。

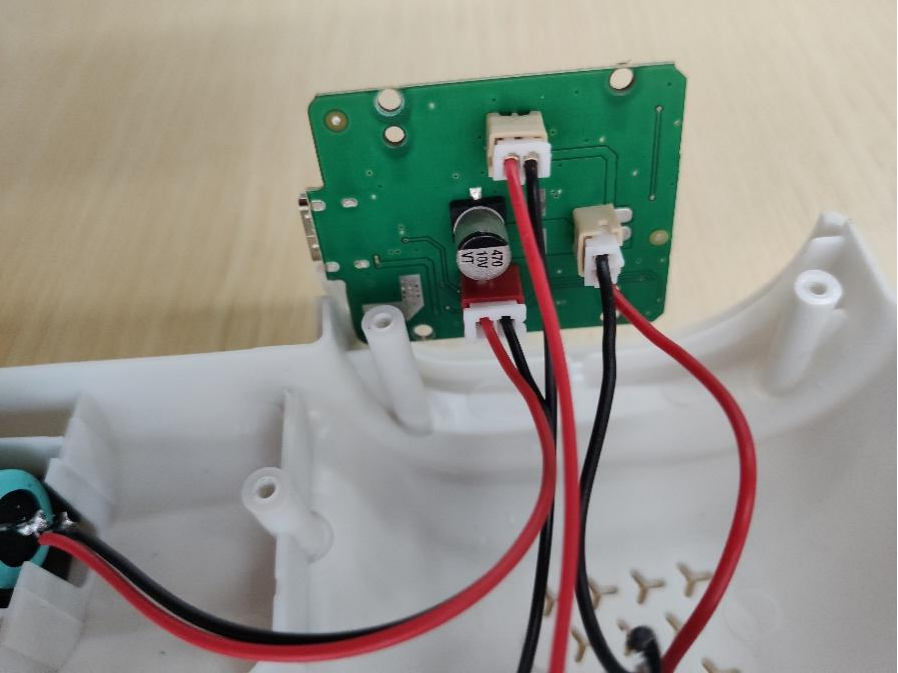

主板与电池、马达、及蓝色消毒灯连接线

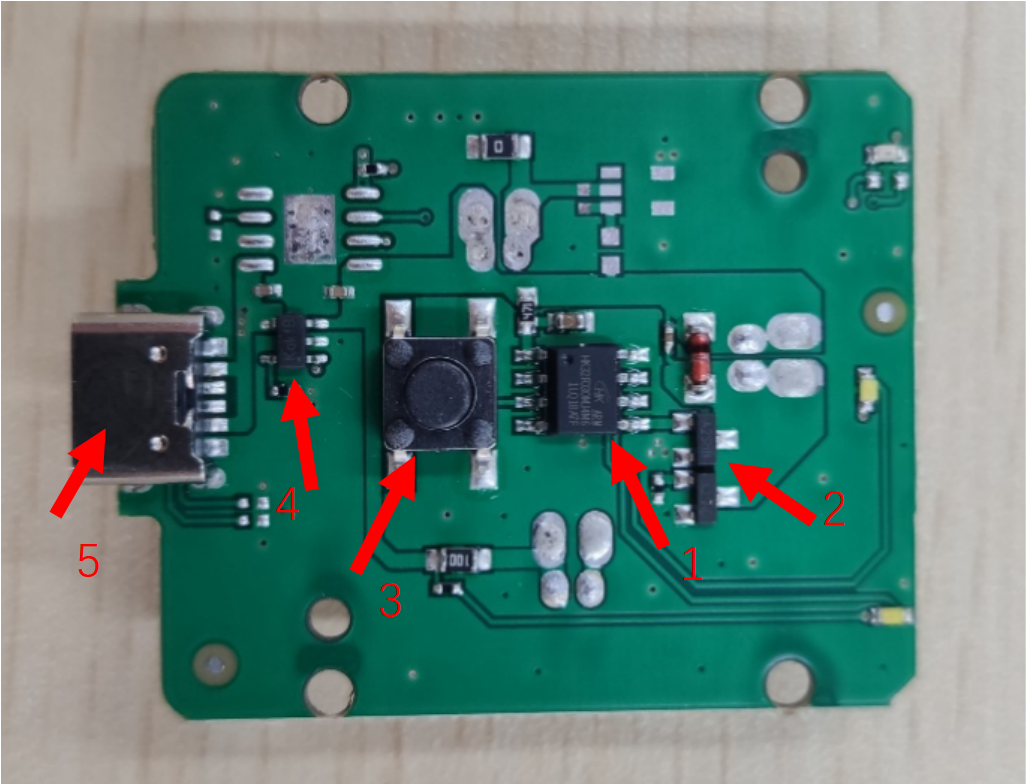

控制板正面
1是航顺HK32MCU-HK32F030MJ4M6
2是三极管做开关用
3是一键启动按键
4是充电管理芯片HK4054
5是TYPE-C充电接口

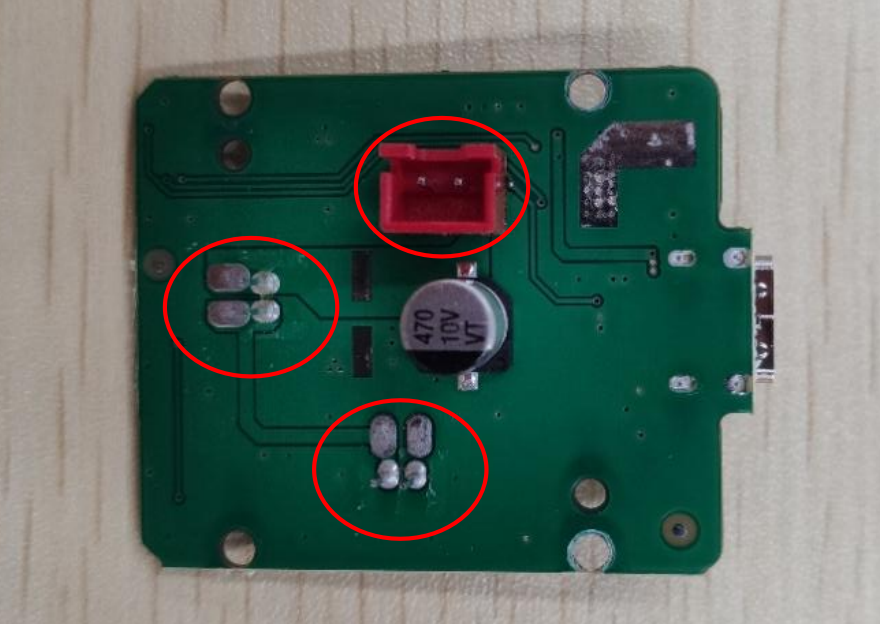

控制板背面
背面器件很少就是一个470Uf/10V的电解电容，主要是做电源滤波用，其余红圈表示的是连接器位置。

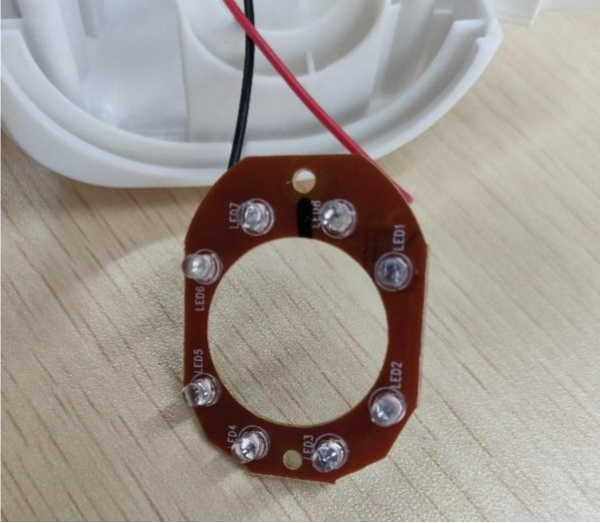

灯头的PCB板
灯头的PCB板上市8颗紫外消毒灯，在紫外消杀的同时也可以兼做角落的照明灯，当然紫外灯是不能直接照射到人体的皮肤的，这个大家在使用时一定要注意哟。
核心器件HK32F030MF4P6主要参数
  • 内核 Cortex-M0   工作主频 32MHz
  • 16KB Flash ROM、4KB  SRAM
  • 支持USART、SPI、IIC、ADC等
  • 支持Flash加密功能
  • Standby待机功耗  1.6uA@3.3V
  • 工作电压  1.8V ~ 3.6V
  • 工作温度  -40ºC ~85ºC

产品特性

• CPU 内核
  ◦ ARM® Cortex®-M0
  ◦ 最高时钟频率：32 MHz
  ◦ 24 位 System Tick 定时器
  ◦ 支持中断向量重映射（通过 Flash 控制器的寄存器配置）
• 工作电压范围： 1.8 V ~ 3.6 V
• 工作温度范围：-40℃ ~ +85℃
• 典型工作电流
  ◦ 运行（Run） 工作模式：2.338mA@32 MHz@3.3V（73 μA/MHz）
  ◦ 睡眠（Sleep） 模式：1.197mA@32 MHz@3.3V（35 μA/MHz），唤醒时间 21 ns
  ◦ 深睡眠（DeepSleep） 模式：0.613mA@114 kHz@3.3V，唤醒时间 7.8 μs
  ◦ 停机（Stop） 模式：30.12μA@3.3V，唤醒时间 10 μs（可用外部引脚或内部定时器唤醒）
• CPU 跟踪与调试
  ◦ SWD 调试接口
  ◦ ARM® CoreSightTM调试组件（ROM-Table， DWT， BPU）
  ◦ 自定义 DBGMCU 调试控制器（低功耗模式仿真控制、调试外设时钟控制、调试及跟踪接口分配）
• 存储器
  ◦ 16 KByte Flash（128 页，每页 128 Byte；32 位数据读， 16 位数据写）
  ◦ Flash 具有数据安全保护功能，可分别设置读保护和写保护
  ◦ 448 Byte EEPROM
  ◦ 2 KByte SRAM
• 数据安全
  ◦ CRC 校验硬件单元
• 时钟
  ◦ 外部 GPIO 输入时钟：支持 1 ~ 32 MHz
  ◦ 片内高速 HSI 时钟：32 MHz
  ◦ 片内慢速 LSI 时钟：114 kHz
• 复位
  ◦ 外部管脚复位
  ◦ 电源上/下电复位（POR/PDR）
  ◦ 软件复位
  ◦ 看门狗（IWDG 和 WWDG）定时器复位
• GPIO 端口
  ◦ 最多支持 16 个 GPIO 端口（TSSOP20、 QFN20 封装产品）
  ◦ 每个 GPIO 都可作为外部中断输入
  ◦ 内置可开关的上、下拉电阻
  ◦ 支持开漏（Open-Drain） 输出
  ◦ 输出驱动能力高、低两档可选
• IOMUX 引脚功能多重映射控制器
  ◦ 小型封装（如 SOP8）产品， 可通过 IOMUX 可以实现单根引脚对应多个 GPIO 或外设 IO 的映射控制。
• 数据通信接口
  ◦ 1 路高速（最高 4 Mbit/s） USART（MCU 在停机（Stop）模式下， 支持数据接收唤醒）
  ◦ 1 路高速（最高 1MHz） I2C（MCU 在停机（ Stop）模式下， 支持数据接收唤醒）
◦ 1 路高速（最高 16 Mbit/s） SPI（支持 I2S 协议）
• 定时器及 PWM 发生器
  ◦ 1 个 16 位高级 PWM 定时器（共 4 路 PWM 输出，其中 3 路带死区互补输出）
  ◦ 1 个 16 位通用 PWM 定时器（共 4 路 PWM 输出）
  ◦ 1 个 16 位基本定时器（支持 CPU 中断）
  ◦ 1 个自动唤醒定时器（AWU），可用于 MCU 停机（ Stop）模式下工作。
• 蜂鸣器
  ◦ 1 个蜂鸣器，可输出 1、 2、 4 或 8 kHz 频率脉冲。
  ◦ 在 MCU 停机（ Stop）模式下， 蜂鸣器可继续工作并可定时触发 ADC 采样。
• 片内模拟电路
  ◦ 1 个 12 位 1 MSPS ADC（共 5 路模拟信号输入通道，支持差分对输入）
  ◦ 1 个上/下电复位电路
  ◦ 1 个 0.8 V 内部参考电压（内部参考电压在片内被 ADC 采样）
• ID 标识
  ◦ 64 位芯片唯一 ID 标识
  ◦ 每颗提供一个唯一的 64 位 ID 标识。
• 可靠性
  ◦ 通过 HBM6000V/CDM500V/LU700mA 等级测试。
航顺HK32MCU优势
  • 高度兼容性
和国外品牌MCU硬件全兼容
  • 低成本
市面上第一颗单价低于1块人民币的32位MCU
  • 高安全性
FLASH具有数据安全保护功能，可分别设置读保护和写保护，可以很好地保护用户代码的安全，防止算法被非法窃取
  • 方案成熟
经过国内几大品牌商验证并量产，通过FDA和CE认证
  • 供货稳定

航顺解决了从晶圆、封装以及测试等整个供应链的产能问题，可提供充足、稳定的货源
