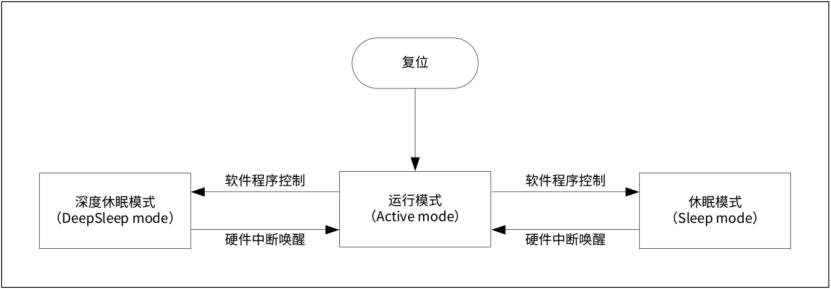

CW32系列芯片支持3种工作模式，运行模式、休眠模式以及深度休眠模式，本文以CW32L083为例介绍低功耗模式的特性。MCU上电以后，系统自动进入运行模式，可以通过软件配置，进入休眠或者深度休眠两种低功耗模式，进入低功耗运行状态后，可以通过外设中断触发唤醒机制，使得系统返回到运行模式，三种工作模式的转换机制如下图所示：
三种模式下CPU、时钟及外设状态：
• 运行模式（Active mode）
运行模式下 CPU 正常运行，所有模块用户均可正常使用。
• 休眠模式（Sleep mode）
休眠模式下，CPU 停止运行，所有外设不受影响，所有I/O引脚保持状态不变。
• 深度休眠模式（DeepSleep mode）
深度休眠模式下，CPU停止运行，高速时钟（HSE、HSIOSC）自动关闭，低速时钟（LSE、 LSI、RC10K、RC150K）保持原状态不变。深度休眠模式的功耗远小于休眠模式。

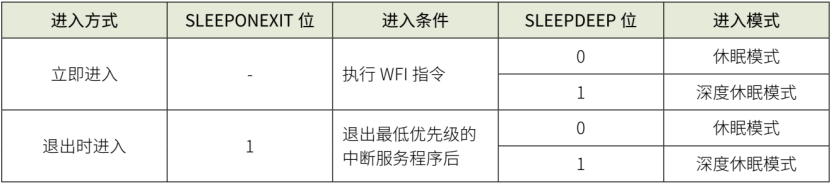

CW32L083可以使用等待中断专用指令，WFI（Wait for Interrupt），配合系统控制寄存器（SCR， System Control Register）的SLEEPONEXIT和SLEEPDEEP位域，可实现立即进入或退出（中断服务程序）时进入休眠模式或深度休眠模式。
• 立即进入
执行WFI指令，MCU将立即进入休眠模式（SLEEPDEEP为0时）或深度休眠模式（SLEEPDEEP为1时）
• 退出时进入
将SLEEPONEXIT位置1，当退出最低优先级的中断服务程序后，MCU会进入休眠模式（SLEEPDEEP为0时）或深度休眠模式（SLEEPDEEP为 1时），而不需执行WFI指令 。
注：在深度休眠模式下，系统将自动关闭高速时钟，如果需要在深度休眠模式下使部分外设仍保持运行，则需要在进入深度休眠模式前，启动相应的低速时钟并将该外设时钟设置为此低速时钟。
在休眠模式或深度休眠模式下，均可通过中断来唤醒CPU，返回到运行模式。如果用户在中断服务程序中执行WFI命令进入休眠（包括深度休眠），则需要比此中断更高优先级的中断才能唤醒CPU，因此，强烈建议在准备进入休眠前，应先处理完所有中断服务程序，并且清除所有中断请求和中断标志，以下是配置进入低功耗模式时所需注意的事项。
• 建议在进入低功耗模式前加一段时间的延迟，以免出现上电就进入低功耗模式，无法烧录程序。
• 系统可以配置从Deepsleep唤醒后，系统时钟来源是HSI还是进入休眠前的时钟。
• 系统进入低功耗模式，端口状态不会发生改变，此时需要客户根据实际应用来配置端口状态来达到理想的功耗值,未用端口建议配置为模拟模式。
• 其他的RTC等低功耗运行模块因在深度休眠下高速时钟停止运行，所以如果需要在深度休眠模式下运行RTC等模块，需配置模块时钟源为LSI或LSE。
根据上述内容，可以配置CW32L083的低功耗应用的例程，具体的代码可以查看CW32L083的固件库中PWR_CurrentConsumption这一例程，配置PA04和PA05为引脚输入，并开启下降沿中断，在中断服务函数改变gKeyStatus的值，从而使得MCU在main中进入低功耗休眠模式。
volatile uint8_t gKeyStatus;
volatile uint32_t gFlagWakeUpIrq = 0;
int main(void)
{
RCC_HSI_Enable( RCC_HSIOSC_DIV6); //配置系统时钟为HSI 8M
InitTick(8000000ul); //初始化SysTick
LED_Init(); //LED初始化
BSP_PB_Init(); //按键初始化
while (1)
{
gKeyStatus = 0;//在没有进入低功耗模式前，PC03每间隔1s翻转一次状态
do
{
PC03_TOG(); //翻转LED1
SysTickDelay(1000); //延迟1s.
} while (gKeyStatus == 0);
PC03_SETLOW(); //PC03置低
DeepSleepModeTest(); //进入深度睡眠模式
}
}
//按键初始化,设置PA05沿下降沿触发中断
void BSP_PB_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure = {0};
//打开GPIOA时钟
REGBITS_SET(CW_SYSCTRL->AHBEN, SYSCTRL_AHBEN_GPIOA_Msk);
GPIO_InitStructure.Pins = GPIO_PIN_5;
GPIO_InitStructure.Mode = GPIO_MODE_INPUT_PULLUP;
GPIO_InitStructure.IT = GPIO_IT_FALLING;
GPIO_Init(CW_GPIOA, &GPIO_InitStructure);
GPIO_ConfigFilter(CW_GPIOA, GPIO_PIN_5, GPIO_FLTCLK_RC10K);
//设置GPIOA的中断等级为3
NVIC_SetPriority(GPIOA_IRQn, 0x03);
GPIOA_INTFLAG_CLR(GPIOx_ICR_PIN5_Msk );
NVIC_EnableIRQ(GPIOA_IRQn);
}
//LED I/O初始化
void LED_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure = {0};
//打开GPIO时钟
REGBITS_SET(CW_SYSCTRL->AHBEN, SYSCTRL_AHBEN_GPIOC_Msk);
GPIO_InitStructure.Pins = GPIO_PIN_2 | GPIO_PIN_3;
GPIO_InitStructure.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_Init(CW_GPIOC, &GPIO_InitStructure);
PC03_SETLOW();
}
void DeepSleepModeTest(void)
{
GPIO_InitTypeDef GPIO_InitStructure = { 0 };
PWR_InitTypeDef PWR_InitStructure = { 0 };
//打开GPIO时钟
REGBITS_SET(CW_SYSCTRL->AHBEN,SYSCTRL_AHBEN_GPIOA_Msk|\
SYSCTRL_AHBEN_GPIOB_Msk | \
SYSCTRL_AHBEN_GPIOC_Msk | SYSCTRL_AHBEN_GPIOF_Msk);
GPIO_InitStructure.Mode = GPIO_MODE_ANALOG;
GPIO_InitStructure.IT = GPIO_IT_NONE;
GPIO_InitStructure.Pins = GPIO_PIN_All;
GPIO_Init(CW_GPIOA, &GPIO_InitStructure);
GPIO_Init(CW_GPIOB, &GPIO_InitStructure);
GPIO_Init(CW_GPIOC, &GPIO_InitStructure);
GPIO_Init(CW_GPIOF, &GPIO_InitStructure);
//关闭GPIO时钟
REGBITS_CLR(CW_SYSCTRL->AHBEN,SYSCTRL_AHBEN_GPIOA_Msk| \
SYSCTRL_AHBEN_GPIOB_Msk | \
SYSCTRL_AHBEN_GPIOC_Msk | SYSCTRL_AHBEN_GPIOF_Msk);
BSP_PB_Init(); //按键初始化
// 唤醒后自动使用内部高速时钟（HSI）
RCC_WAKEUPCLK_Config(RCC_SYSCTRL_WAKEUPCLKEN);
PWR_InitStructure.PWR_Sevonpend = PWR_Sevonpend_Disable;
PWR_InitStructure.PWR_SleepDeep = PWR_SleepDeep_Enable;
PWR_InitStructure.PWR_SleepOnExit = PWR_SleepOnExit_Disable;
PWR_Config(&PWR_InitStructure);
PWR_GotoLpmMode();
SYSCLKConfig_DeepSleep();
LED_Init();
SysTickDelay(200);
PC02_SETHIGH();
}
}
//GPIOA中断服务函数
void GPIOA_IRQHandler(void)
{
if(REGBITS_GET(CW_GPIOA->ISR, GPIOx_ISR_PIN5_Msk) > 0)
{
gKeyStatus = 1;
GPIOA_INTFLAG_CLR(GPIOx_ICR_PIN5_Msk);//清除CW_GPIO中断标志
}
}上述代码可以看到在未进入低功耗模式之前，LED1每1s翻转一次，通过按键KEY2进入低功耗模式后，LED1灯灭，当再次按下KEY2后,重新回到正常的运行模式，LED1每一秒翻转一次。通过测量可以得到，进入到低功耗模式之后，功耗显著降低。
