广芯微发布基于无线MCU UM2080F32的智能燃气报警方案

cathy 发布于：周四, 01/05/2023 - 10:19 ，关键词：

一：前言

随着燃气用户的快速增长，城市燃气安全事故已成为我国继交通事故、工伤事故之后的第三大杀手，2021年媒体报道的国内（不含港澳台）燃气事故高达1140起，较2020年增长了约一倍，安全形势严峻。在各类燃气事故中，居民用户事故数量、死亡和受伤人数，分别占比为53.5%、45.2%和51.1%，成为最主要的事故来源。如何尽快遏制燃气事故多发、频发的态势，提高我国经济社会安全发展水平，成为当前的一件紧迫任务。

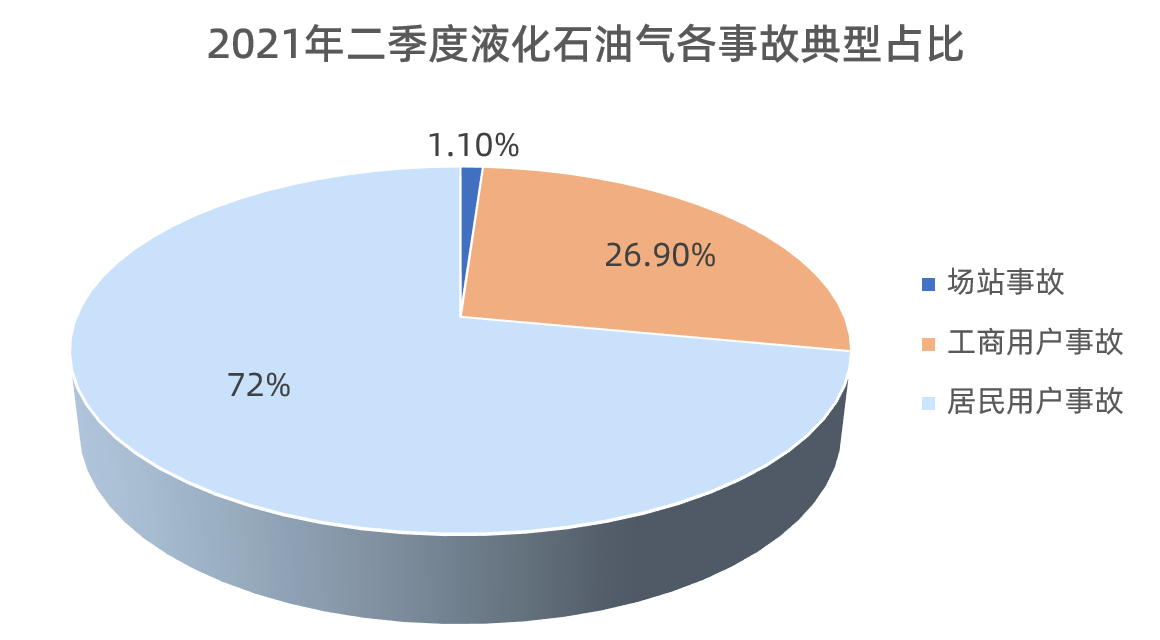

图一：2021年二季度液化石油气各事故典型占比

在发达国家，家用燃气报警器普及率达85%以上。以日本为例，日本用了20多年的时间，不仅完成了必要的燃气报警器强制安装，而且在家庭等非强制安装领域的普及率也接近100%，燃气致命性事故几乎为0。目前，我国城市燃气普及率至2019年已经达到97.29%，燃气用户数量接近2亿，其中工业用户和大型商业用户如大型企业、饭店和酒店等都普遍安装了燃气报警器。但量大面广的中小型餐饮用户和居民家庭，燃气报警器的安装率非常低。据有关资料显示，我国城市家庭安装燃气报警器的比例仅在10%左右，即使在居民安全意识较强的北京市，其天然气用户已经超过400万户，但安装了燃气报警器的用户不超过50万户。

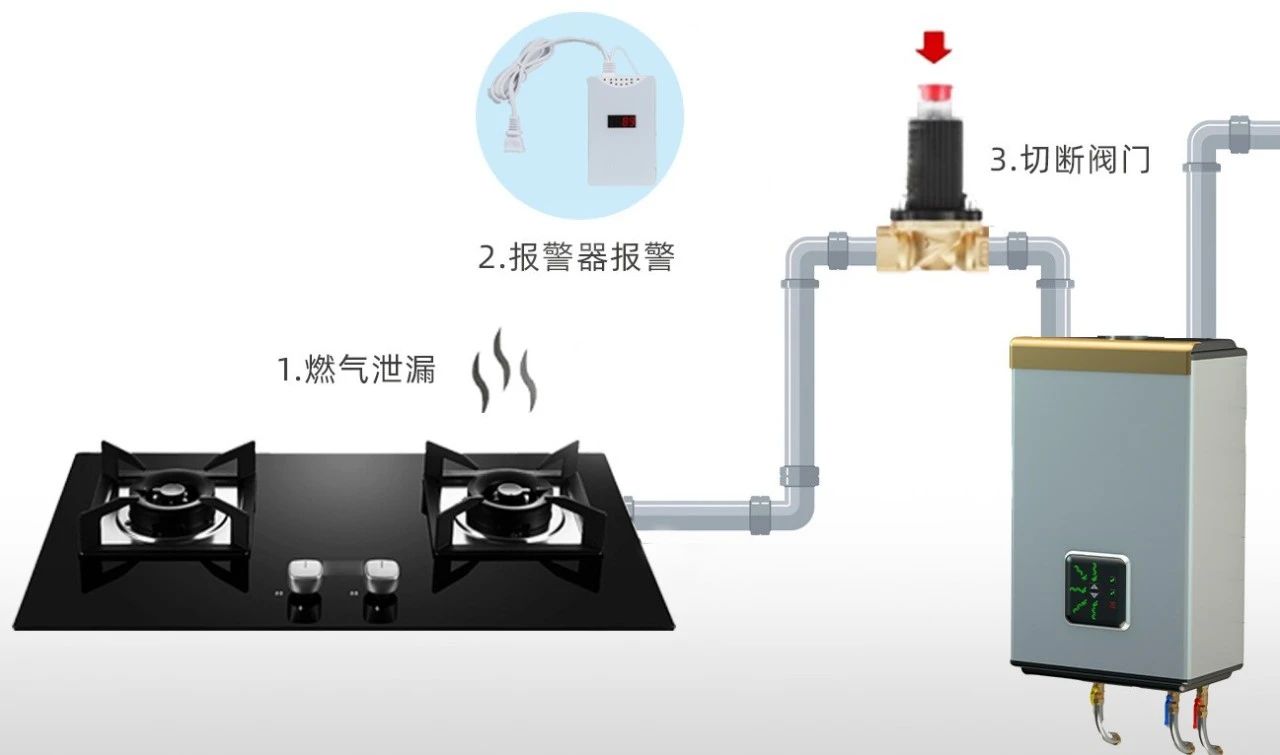

燃气报警器的市场非常广阔。广芯微结合自身的具有低功耗高性能的MCU技术和RF技术，推出了具有创造性的双向Sub-1G模块，应用于燃气报警和自动控制阀门。如图所示：

图二：燃气报警器示意图

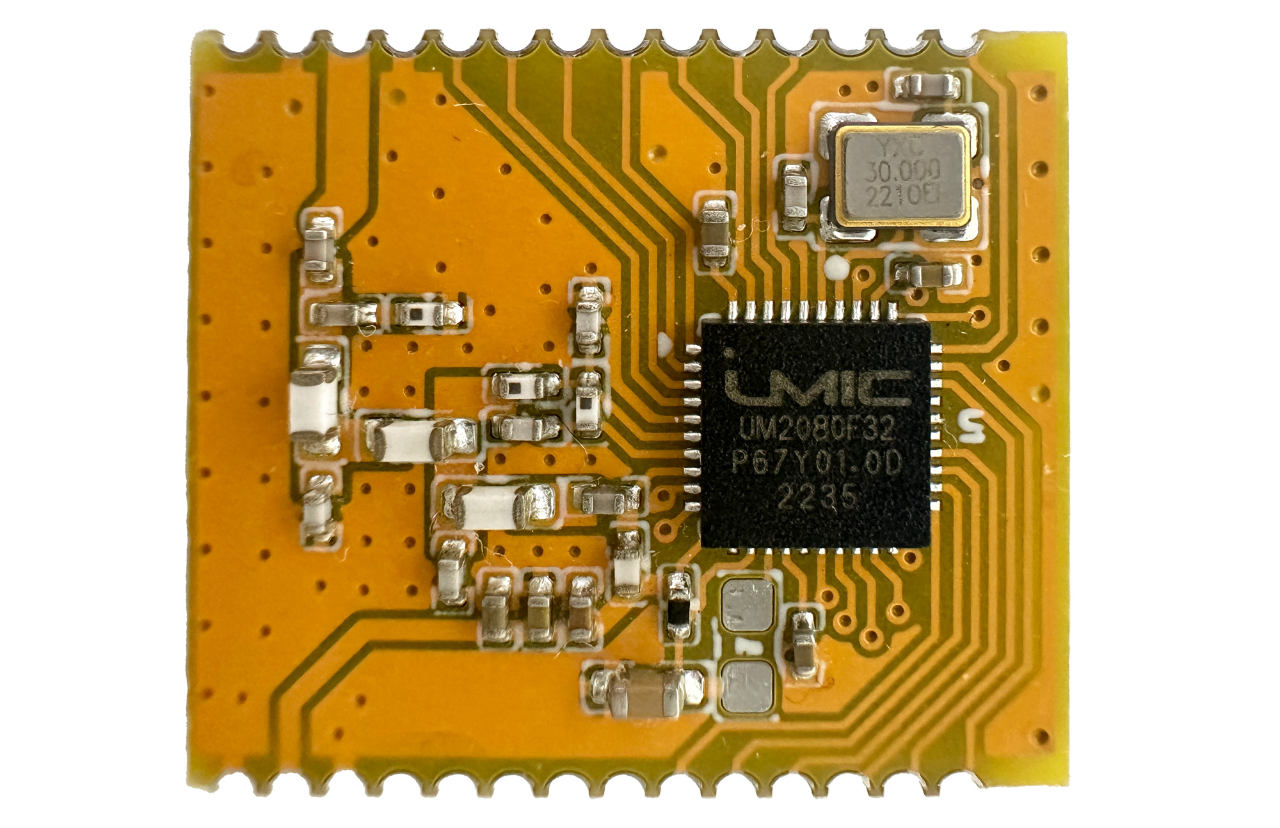

图三：低功耗双向RF模块

二、报警器、燃气表与阀门控制之间的技术实现手段：

工作条件：

报警器为AC供电；燃气表及阀门用电池供电。

应用需求：

1、报警器与燃气表/阀门之间建立最低功耗的连接，避免给其它的设备造成同频干扰；

2、燃气表/阀门处于最低功耗的运行，使电池可以供电达到数年的水平。

实施步骤：

1、在建立连接的时候，报警器按照最大的发射功率20dbm给燃气表/阀门发送信息包；

2、燃气表/阀门收到该信息包并读取该信号强度RSSI值

3、燃气表/阀门回复报警器该RSSI值

4、报警器收到燃气表/阀门的RSSI值，调整发射功率，并给燃气表/阀门继续发信息

5、燃气表/阀门收到后继续反馈RSSI值

6、最终双方建立起最低功率的通讯链接。最大限度避免给其它家的设备造成同频干扰

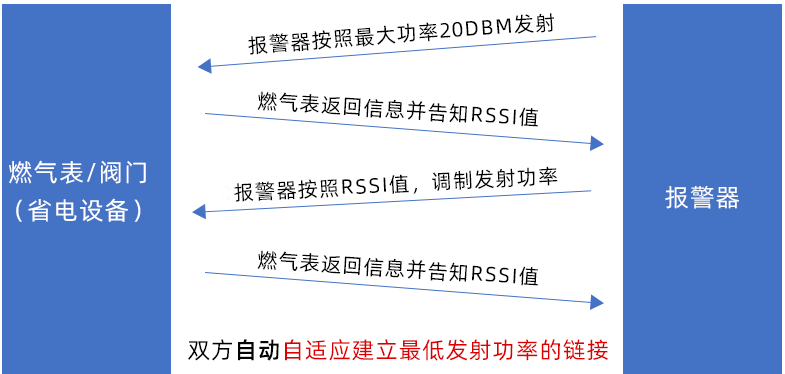

图四：燃气方案示意图

双向RF模块采用Sub-1GHz双向收发SoC UM2080F32，静态功耗为0.5uA，在燃气应用场景的工作条件下，需要每2秒钟唤醒并保持连接，对应的燃气表/阀门模块的平均功耗约为15uA。

三、燃气方案特性

1、该方案应用的核心芯片UM2080F32是广芯微电子获奖的集成超低功耗ARM M0+ MCU功能和高性能Sub-1GHz无线射频收发功能的无线MCU，芯片最大发射功率为20dbm, 接收灵敏度-130dbm, 其邻道抑制比和镜像抑制比达到国内该领域的先进水平。该无线MCU支持128字节发射和接收FIFO，适用于其它网络协议的应用，并且兼容其它厂家芯片的包格式，实现物理层与其它厂家芯片的互通。适用于工业、汽车、智能家居等领域。该模组满足工业应用场合，极具性价比。

3、燃气报警方案通过功率自适应的方法使整体方案中报警器和自控阀门之间的无线链接功率最低，不会对其它家设备造成干扰。避免传统的单向方案按照固定发射功率进行发送，造成同频干扰的问题；也规避在本家出事故需要发出控制阀门信号的时候，由于同频干扰，燃气表/阀门收不到信号，而酿成灾祸的风险。

3、该方案的双向通信可以高效地支持燃气表及阀门等设备的软件维护，工作人员可以进行系统复位、升级、故障定位。燃气表在NB-IOT通信出现故障的时候，也可以通过双向模块向工作人员发送，工作人员也可以通过该通道进行抄表动作。

4、双向方案报警器和燃气表端通过通信协议协商方式进行收发，将更加省电，降低电池的成本

5、整体方案模块符合FCC，CE等认证。

6、相比于蓝牙方案，Sub-1GHz频段具有很好的穿墙能力，较好解决2.4G信号穿透能力较弱的问题。

四、关于高性能Sub-1GHz无线MCU UM2080F32

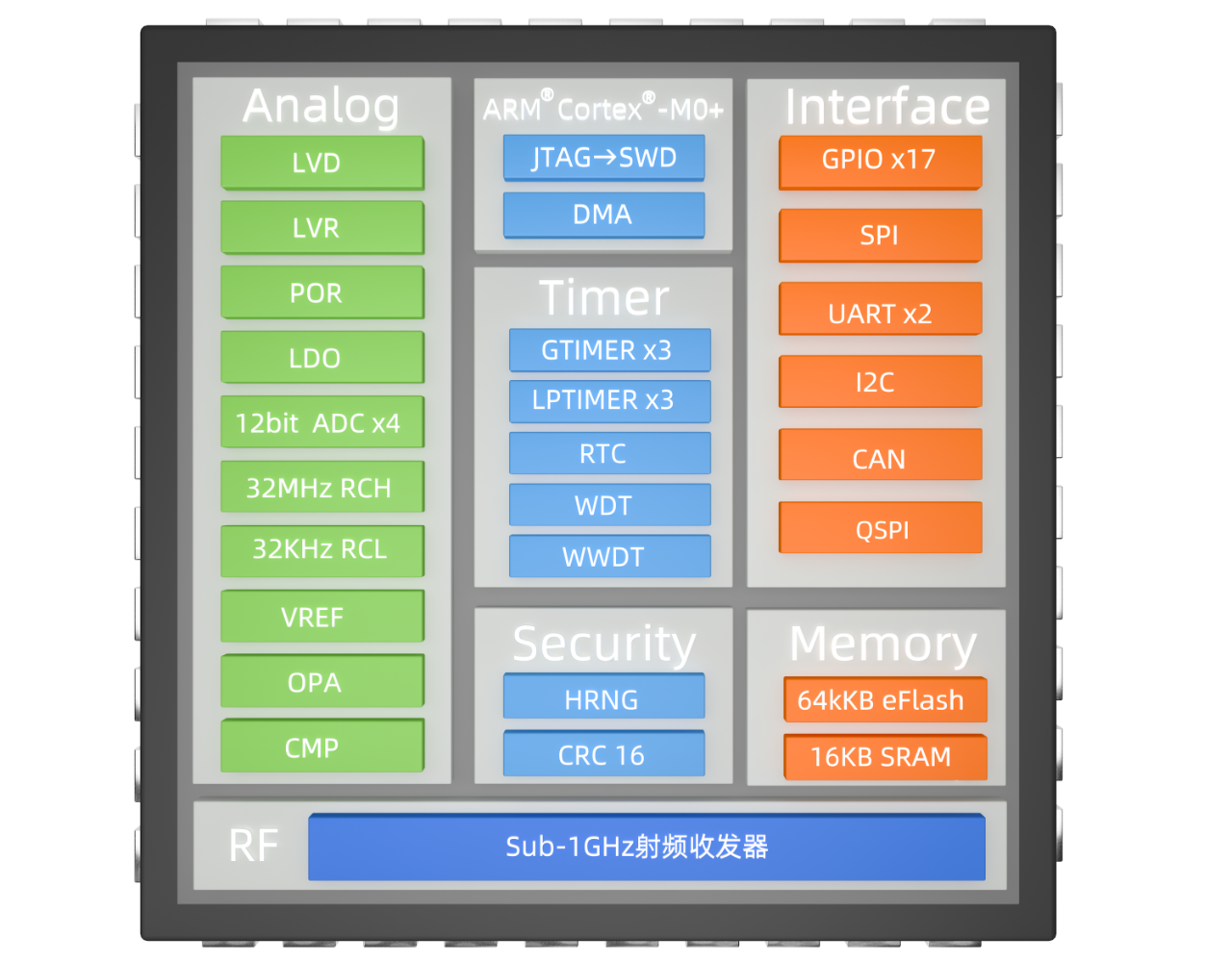

1. 微处理器功能：
