随着疫情的放开，全国各地的阳性人数呈爆发性增长，12月27日国务院联防联控机制新闻发布会上介绍当前新冠疫情仍在全球持续流行，病毒也在持续变异，还存在很多不确定性。
血氧仪作为一种检测人体血氧饱和度的医疗设备在市场上引起一波抢购潮，百度指数显示，近二周内，血氧仪搜索指数日均值分别为19859，环比增长187%，同比分别增长8771%。
早在2020年，航顺HK32MCU、存储器EEPROM 、LCD驱动HK1621就大批量应用在抗疫医疗器械产品，从疫情发生以来被深圳市工信局/深圳市审计局/龙岗区工信局纳入深圳市抗疫医疗器械芯片九家之一。
公司也成为2020年疫情发生后深圳第一批复工复产企业，就是为了保障了KK级血氧仪、额温枪主控芯片MCU以及其他的疫情产品EEPROM和LCD驱动HK1621系列芯片供货，有力的防止海内外新型冠状病毒肺炎疫情蔓延。
近几年来，航顺HK32MCU作为国内优秀的半导体设计厂商，其自主研发的基于ARM® Cortex®-M0内核32位HK32F030M/0301M以及HK32F030系列MCU做为主控并联合数十家采用航顺主控生产血氧仪客户共同开发了多款高精度指夹式血氧仪，市场需求异常火爆。此系列血氧仪产品部分达到II类医疗器械标准，并已取得医疗等级认证，包括电磁兼容报告、国内三证以及供出口的CE、FCC等欧美认证，并可持续供货保障国内外客户需求。
指夹式血氧仪外形小巧方便携带并且使用方便，一般老年人都可以自己快速操作。指夹式血氧仪测血氧不再需要取血，轻轻往手指上一夹就可以知道自己的血氧、脉搏等指标，在家就可以随时随地检查自己的健康状况，为广大市民提供便捷。
◆ 血氧仪原理
基于动脉搏动期间光吸收量的变化。分别位于可见红光光谱(660纳米)和红外光谱(940纳米)的两个光源交替照射被测试区(一般为指尖或耳垂)。在这些脉动期间所吸收的光量与血液中的氧含量有关。微处理器计算所吸收的这两种光谱的比率，并将结果与存在存储器里的饱和度数值表进行比较，从而得出血氧饱和度。
典型的血氧仪传感器有一对LED，它们通过病人身体的半透明部位(通常是指尖或耳垂)正对着一个光电二极管。其中一个LED是红光的，波长为660nm;另一个是红外线的，波长是940nm。血氧的百分比是根据测量这两个具有不同吸收率的波长的光通过身体后计算出的。

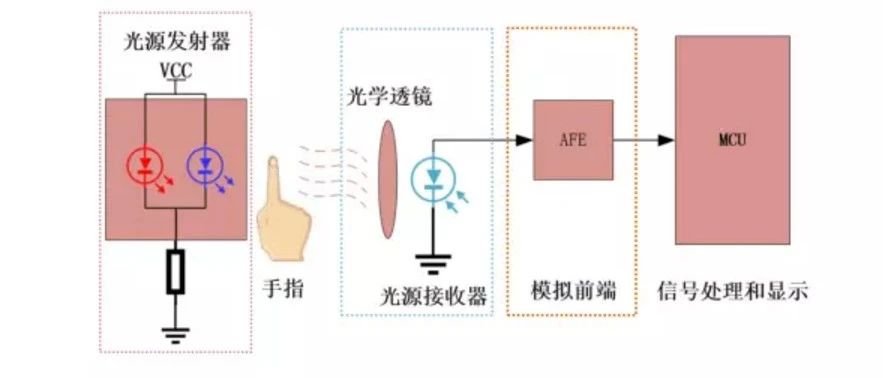

指夹式血氧仪主要架构：
◆ 产品介绍：
产品外观

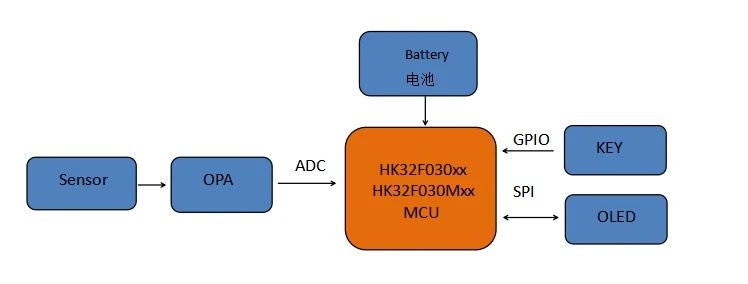

◆ 功能框图
采用HK32F030/030M系列MCU功能框图
指夹式血氧仪采用航顺HK32F030和HK32F030M/0301M系列MCU作为主控，其中HK32F030系列MCU最高工作频率可达72M并集成丰富的外围接口最多支持2路串口，2路SPI以及2路I2C，内置64K Flash、10K SRAM可实现大量数据处理并进行存储，搭配高速SPI总线完美的实现数据O-LED显示。芯片内部集成高精度12位ADC、高精度时钟并内置RTC功能，温度范围-40°~105°，支持宽电压供电2.0V~5.5V。此方案除了本身的高精度特点外，还具有外围元器件少、易于布板、且方便生产等特点。
除HK32F030系列MCU应用血氧仪之外，HK32F030M/0301M系列MCU也大批量应用在血氧仪产品中。HK32F030M/0301M系列MCU最高48M主频,支持多种供电范围：1.8~3.6V以及2.4~5.5V,最大内置32K FLASH、4K SRAM、448B EEPROM，支持最多4路串口、1路高速硬件SPI、一路硬件I2C并支持I/OMUX功能，外围接口也非常的丰富并内置高精度时钟，无需外挂晶振，此方案具有更低的BOM成本，更具有性价比，客户可以根据实际需求选择不同产品。

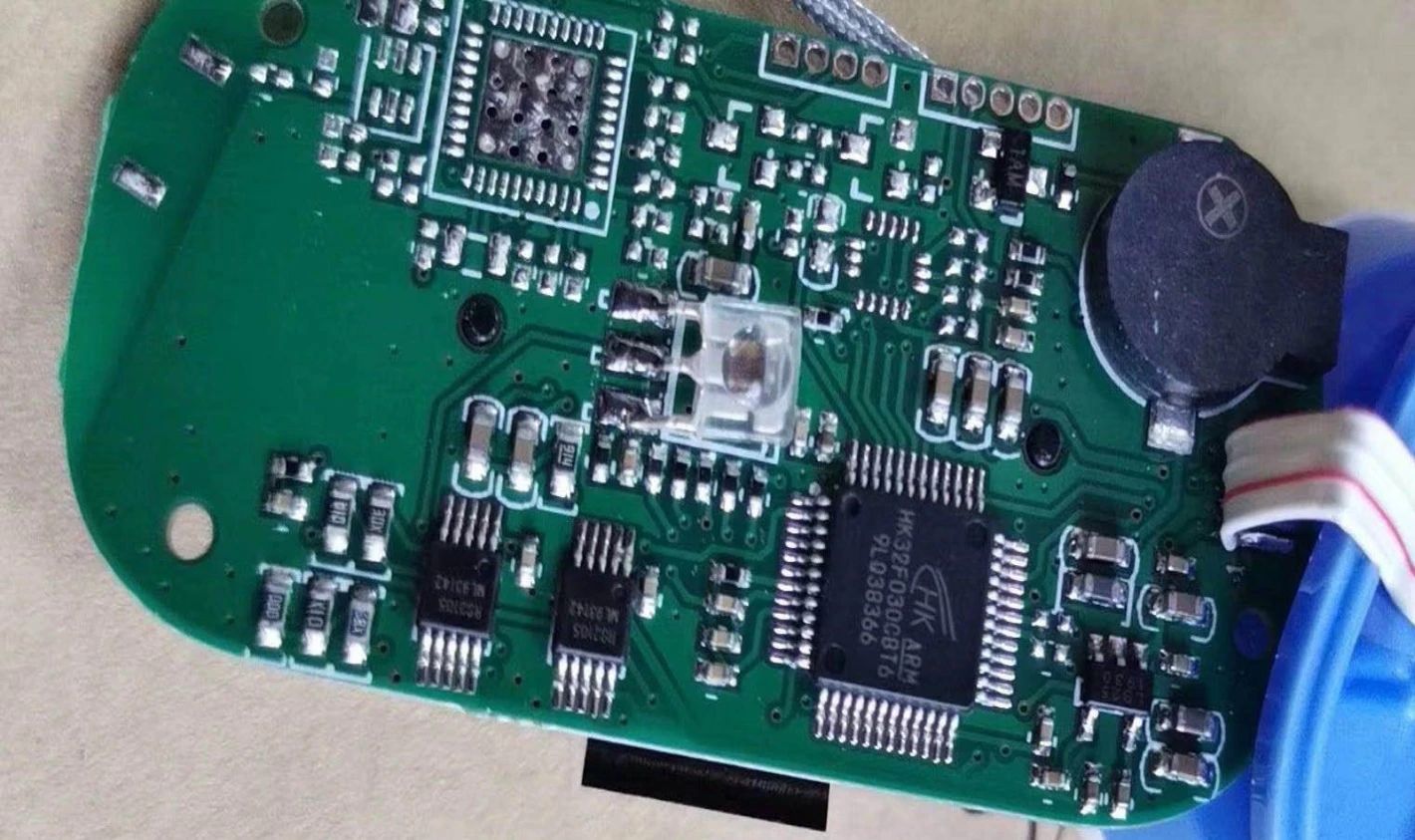

内部的PCB图
◆ 产品主要特点
1、可监测血氧饱和度、脉搏参数。并有脉搏脉状图显示。
2、在无信号时约8秒钟后自动关机功能。
3、使用两节AAA电池，功耗低，所配电池可持续使用20小时。
4、低电压报警显示。
5、产品轻，体积小，便于携带。
6、使用方便，一键操作。
7、具有较高的准确性和重复性。
◆ 产品主要参数
1、血氧饱和度：
● 测量范围：70%～99%
● 显示范围：0% ～100%
● 测量精度：运动状态下 ±2%，非运动状态下±1%
● 分辨率：1%
2、脉搏率：
● 测量范围：30～250次/分
● 测量精度：±3次/分
● 分辨率：1次/分

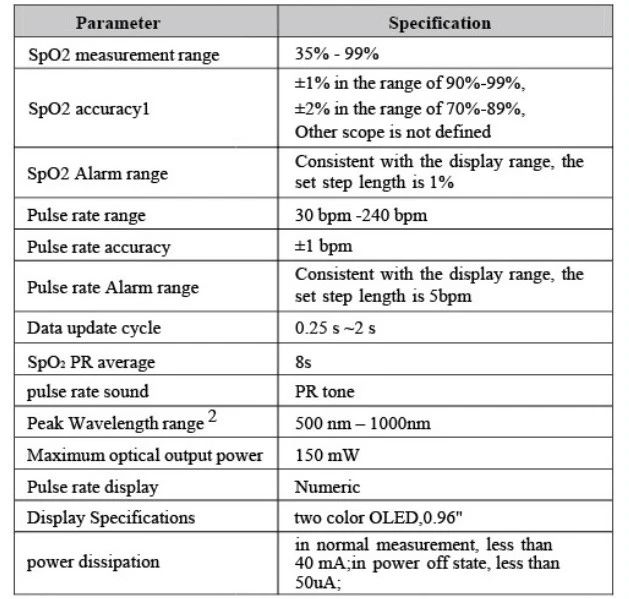

详细参数参考下图：
◆ 产品使用注意事项
1、不可与核磁共振或CT设备共用。
2、不可做报警设备使用，本设备无报警功能。
3、爆炸危险:不可在易燃麻醉气体的环境中使用本监护仪。
4、血氧仪对病人诊断只起辅助作用，请医生结合临床表现和症状做出诊断。
5、须时常检查血氧仪传感器测试点以确认传感器测试点的患者的皮肤完整和循环状况良好。
6、指夹式脉搏血氧仪的传感器不适于接触粘性胶带，此情况可能导致测量数据错误或误认为被测皮肤有水泡。
7、血氧仪无血氧报警功能，不可作为长时间连续监护仪使用。
8、长时间使用时或根据患者不同的情形周期性的更换测试点。最长时间隔4小时必须更换测试点和检查患者皮肤的完整性循环状况并且做出正确的调整。
9、高压消毒、乙烯基氧化物消毒液或者把传感器浸入液体消毒液中会引起错误的读数。
