基于雅特力AT32F4212的高速风筒应用方案,转速高达12万RPM

cathy的头像
cathy 发布于:周五, 12/16/2022 - 19:57 ,关键词:

随着人们消费力及现代工业技术水平的提升,电吹风市场步入了绿色节能、高效多功能化产品的发展阶段,人们对电吹风的需求和要求都不断增加。传统电吹风采用交流电机使用寿命有限,维护不方便,能耗高、电机可调控性不高,已不能满足新一代消费者使用需求。高速风筒凭借其精巧的外观设计、舒适的手感、更低的噪声、出色的干发效果,快速博得消费者的青睐,成为电吹风产品迭代升级的方向。

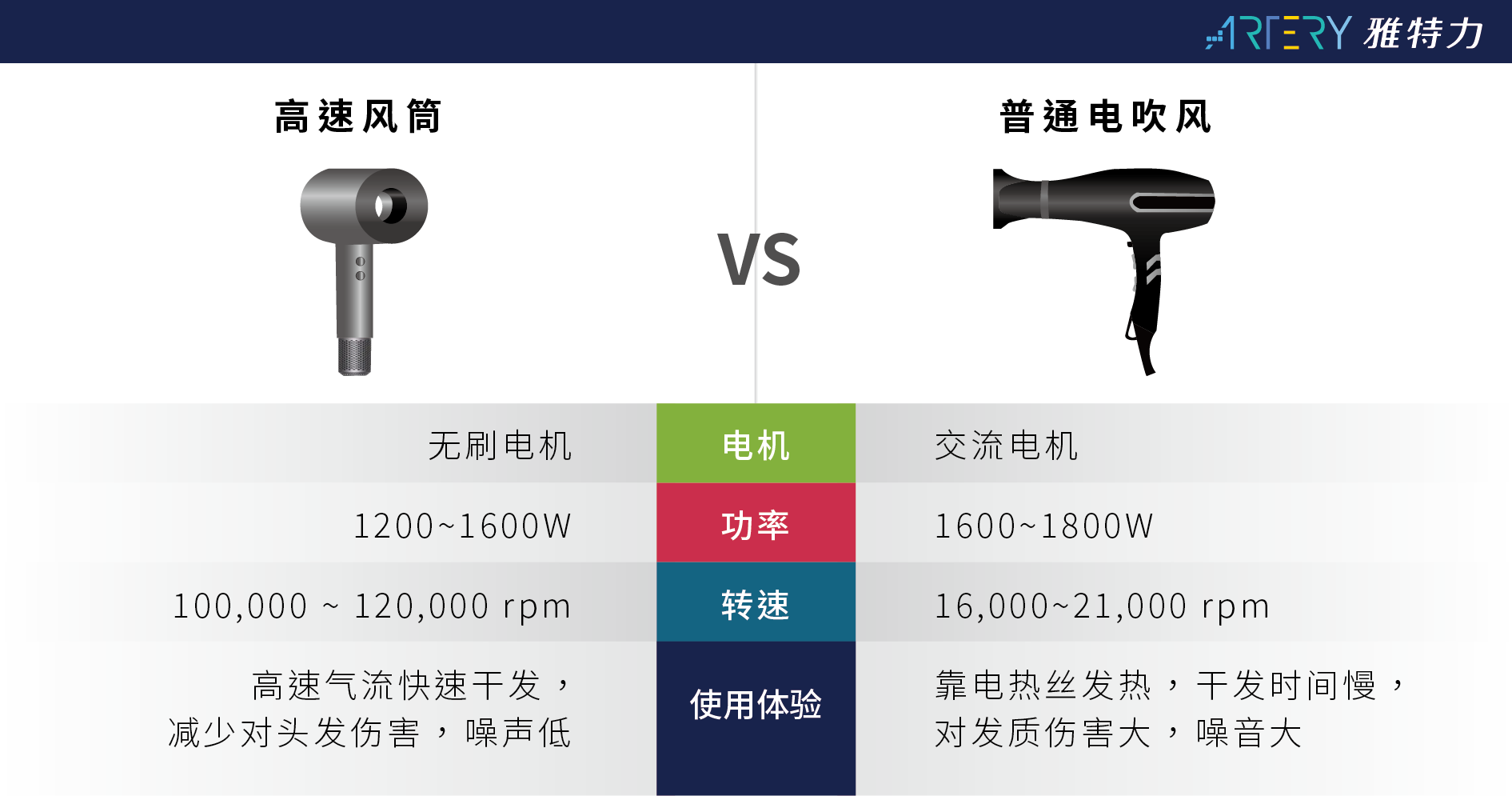

电吹风风速的大小由电机转速所决定,传统马达转速通常在2万转以下,主要靠电热丝发热干发,对发质伤害大。高速风筒采用无刷马达,转速能达到每分钟10万转以上,高速气流快速吹走头发表面的水分,无需过高的温度就能够吹干头发,减少对头发的伤害。与普通电吹风相比,高速风筒具有噪声低、风量大、护发效果好、干燥时间短等优点。


雅特力AT32F4212高速风筒应用方案

基于市场新趋势,雅特力已推出高达12万转的高速风筒应用方案。采用无感FOC矢量控制,搭配雅特力最新电机控制算法,对速度控制信号产生快速响应,从而快速建立新的目标速度。在负载有较大改变后对速度进行稳健控制,具有转矩波动小、效率高、噪声小、动态响应快等优点。


作为电吹风的核心零部件,高速电机的技术突破成为行业进阶的关键环节,而MCU作为电机驱动器的控制核心,成了高性能驱动器设计的关键。

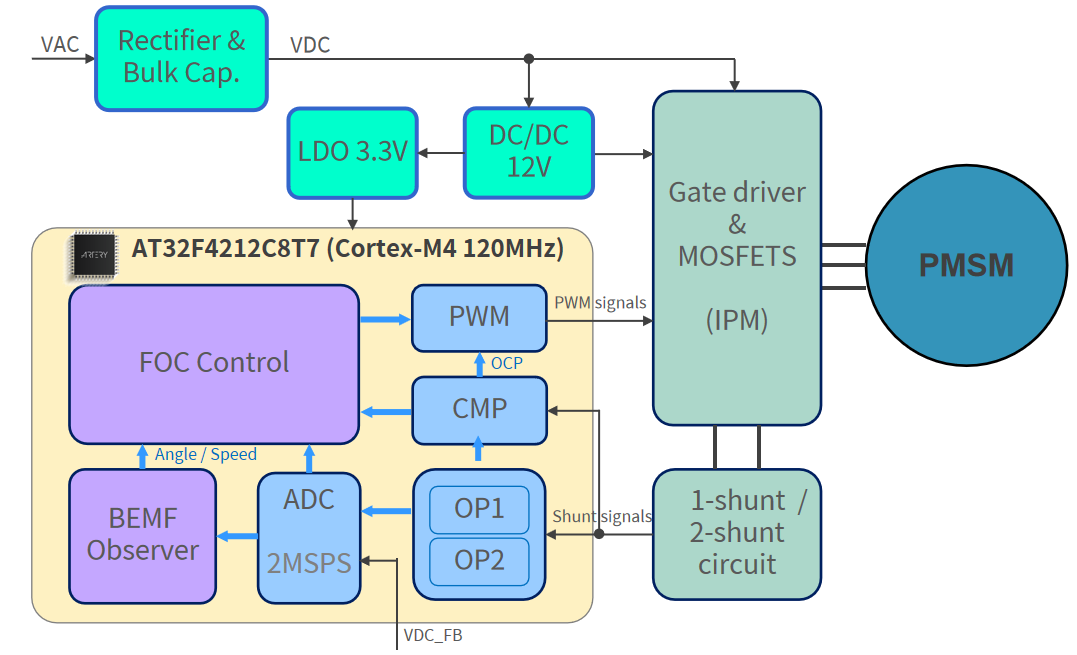

雅特力高速风筒采用高性价比AT32F4212系列电机MCU,主频高达120MHz,搭配Cortex-M4F核心运算,具有快速高效的算法能力,控制精度高。高频、高解析的PWM确保电机高效稳定运转,实现了电机工作时的低振动,使用电吹风时具有更舒适的手感。

AT32F4212集成丰富的接口资源,内置1个比较器和2路运算放大器OPA,可精简电路设计,有效减小高速风筒的体积和重量,同时降低物料成本,相对于市场上M0内核的高速风筒性能、性价比更高。

雅特力AT32F4212应用优势

  • M4内核,120MHz主频,快速完成FOC算法和电流调节

  • 内建高性能双OPA,精简电路并节省成本

  • 整合内建比较器,可实现过流保护

  • 高PWM频率与高PWM解析度

  • 高级定时器输出多路互补PWM,驱动功率模块

  • ADC规则和注入模式实现电流精准检测

来源:AT32 MCU 雅特力科技
