基于中颖SH32F205的变频空调室外机控制系统

cathy的头像
cathy 发布于:周二, 12/06/2022 - 09:34 ,关键词:

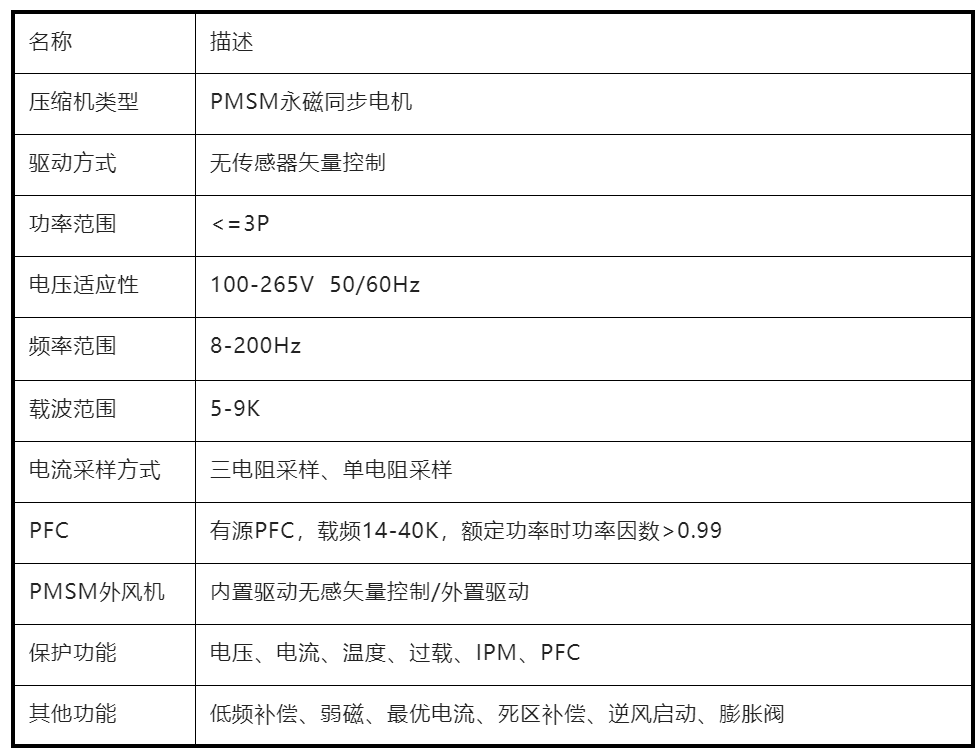

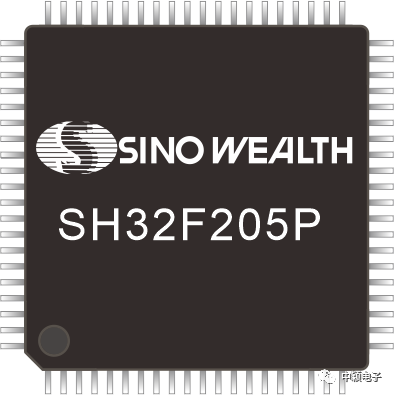

SH32F205主要特性

  • 内核:32位ARM Cortex-M3

120MHz工作频率,核心代码可加载至C-RAM全速运行

提供Pre-fetch指令预取和I-Catch跳转指令、D-Catch数据文字池缓存功能

集成数学运算协处理器(MACP)

硬件CORDIC协处理器,支持三角运算和坐标变换

硬件IQ除法器,支持64/32除法运算

电机专用SVPWM引擎,支持五段式和七段式两种模式

  • 存储器

最高256K字节FLASH程序存储器

8K字节SRAM+16K字节C-RAM(可作为Code Ram或DataRam)

  • 时钟、复位和电源管理

2.4V~5.5V单电源供电

上电复位(POR)、掉电检测(BOD)、低电压复位(LVR)

硬件独立看门狗(IWDT)、窗口看门狗(WWDT)

内嵌8MHz RC振荡器,和内置PLL配合,可实现主时钟常温0.2%/全温度范围1%精度

支持外置4M~16MHz晶体振荡器/陶瓷振荡器

时钟安全监控(CSM)

  • 3个独立的12位高速模数转换器(ADC1/ADC2/ADC3),2M SPS最高采样速率

  • 1个DMA控制器,8个独立的DMA通道,支持内存到内存、内存到外设、外设到内存传输

  • 最多79个快速GPIO端口,任何一个GPIO都可映射为外部中断输入

  • 2个专用电机控制模块(MCM1/MCM2)

提供2套6路PWM输出,16位分辨率,支持互补或独立模式,输出极性可单独控制

支持单次计数模式,边沿对齐模式,中心对齐模式,带死区产生逻辑及故障自动检测功能

PWM周期内可设置多个时刻硬件触发ADC功能,支持MCM同步输出、硬件相移和逐波限流功能

  • 4个16位通用PWM定时器(GPT0/GPT1/GPT2/GPT3)

  • 4个16位基本定时器/计数器(TIM5/TIM6/TIM7/TIM8)

  • 通信接口

3个通用异步串行口(UART1/2/3)

2个独立串行外设接口(SPI1/2)

1个独立两线串行接口(TWI)

  • 丰富的片上模拟模块(AMOC)

3个高带宽模拟放大器

3个高速模拟比较器内部温度传感器,支持校准操作

内部基准源,可作为ADC转换基准,也可产生多级比较基准电平

  • CRC代码校验、CRC数据传输校验;SRAM的March-C/March-X检测算法

  • 96位芯片唯一识别码

  • 标准SWJ烧写/仿真接口

  • 工作环境温度:-40℃~+105℃

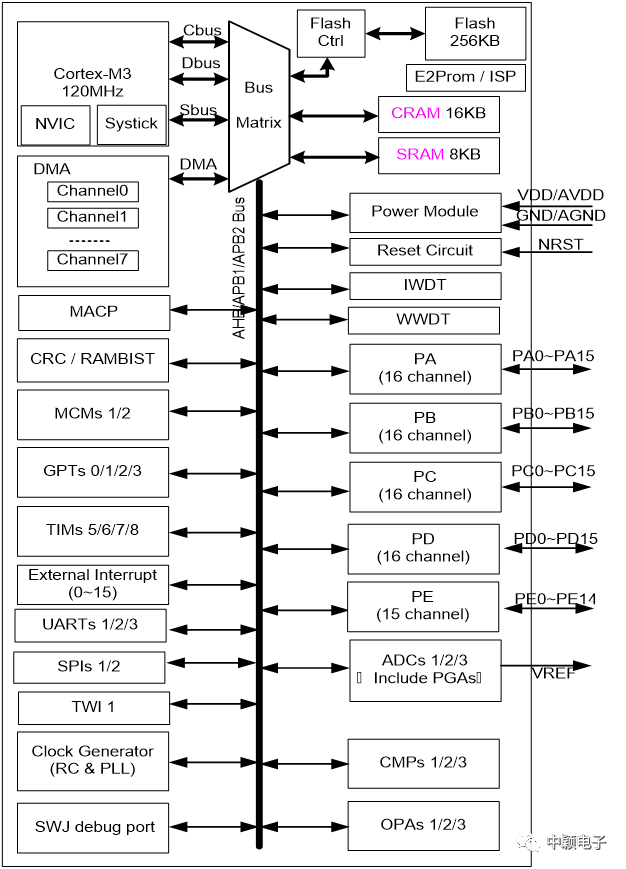

SH32F205框图

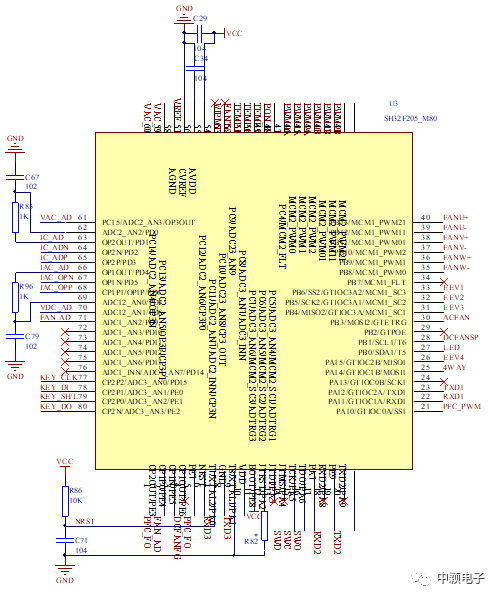

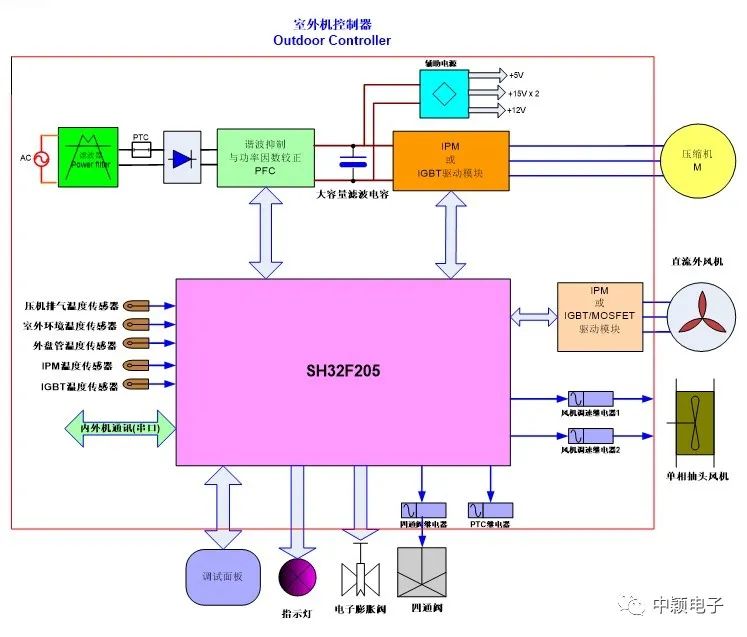

硬件系统—主芯片

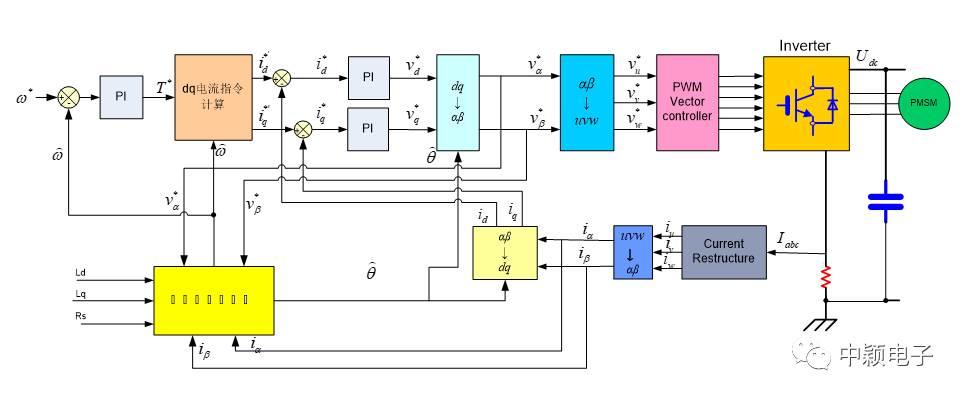

PMSM无传感器矢量控制

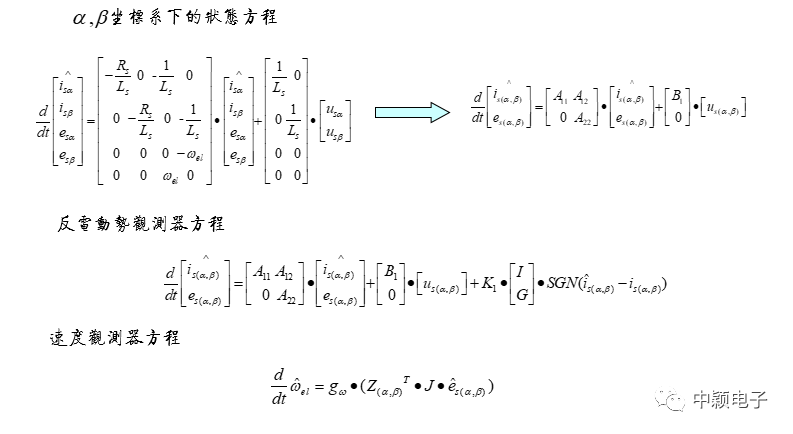

全维状态观测器—状态方程

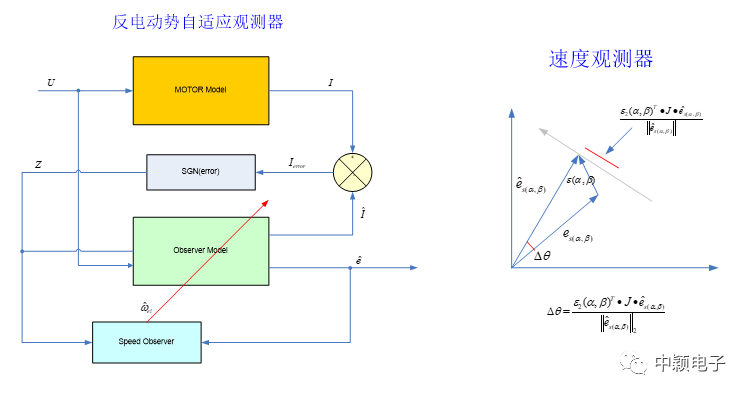

全维状态观测器—自适应观测器

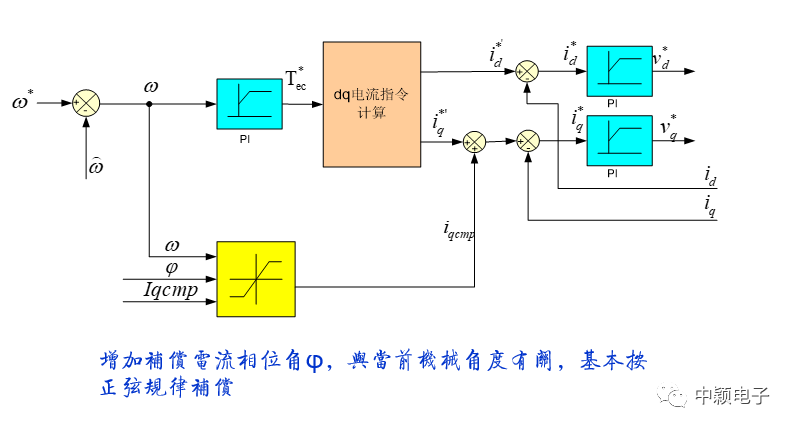

低频振动抑制-前馈电流补偿

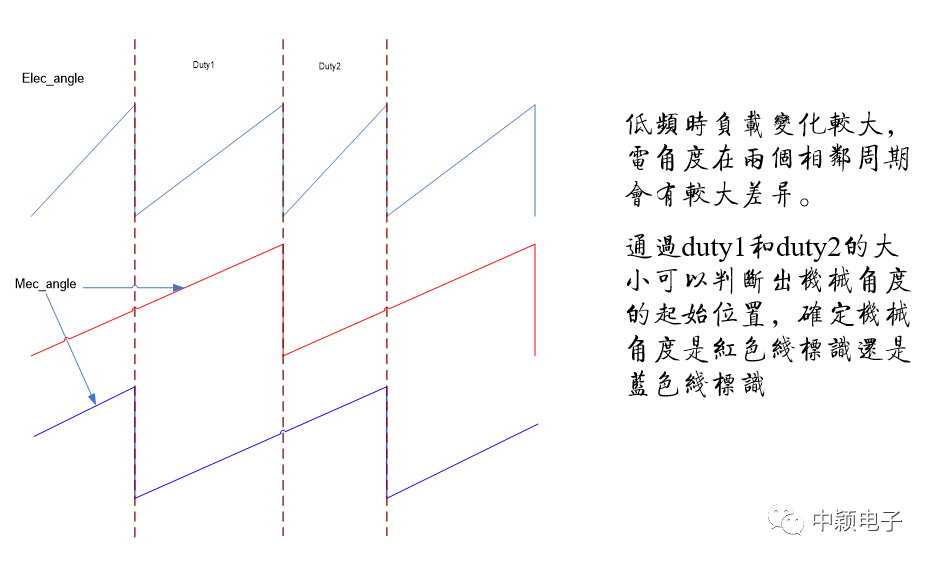

低频补偿方案—机械角度(两对极)

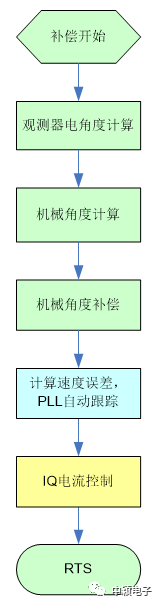

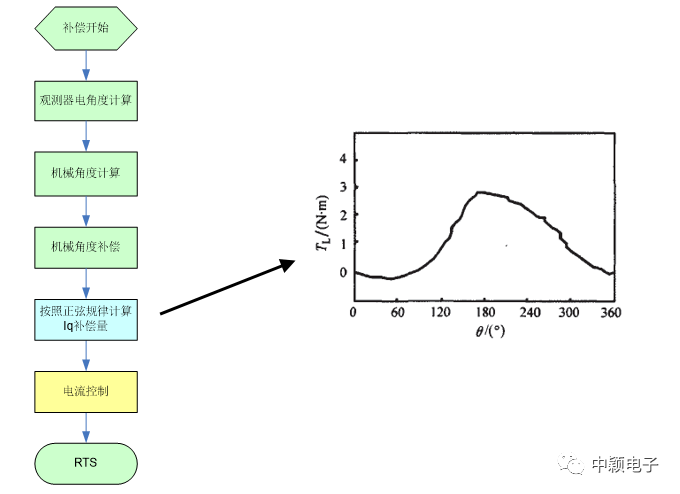

低频补偿方案—控制流程


低频补偿方案—自动补偿

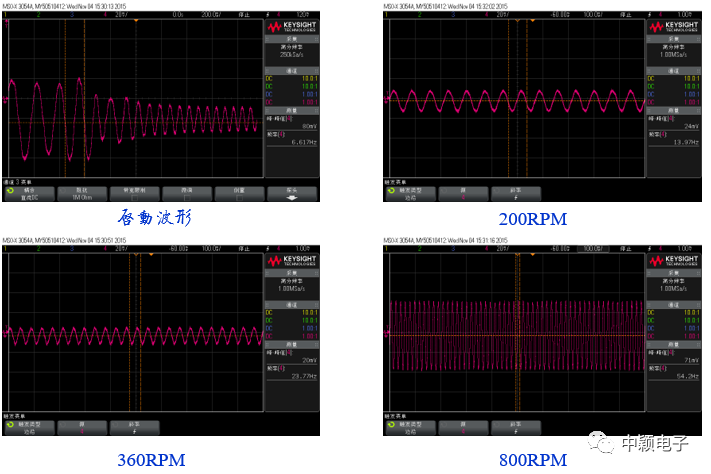

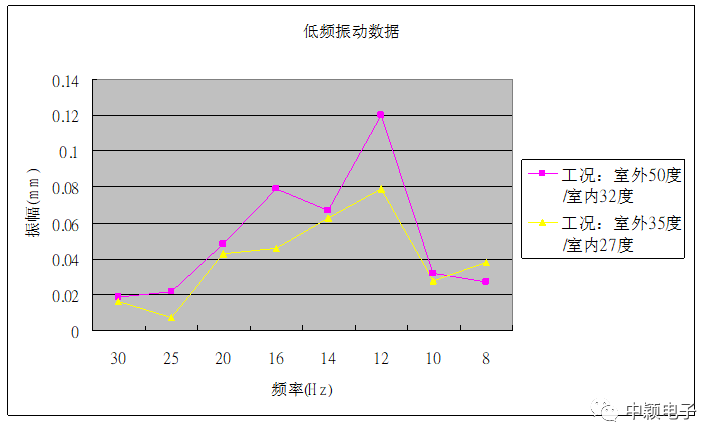

低频振动数据

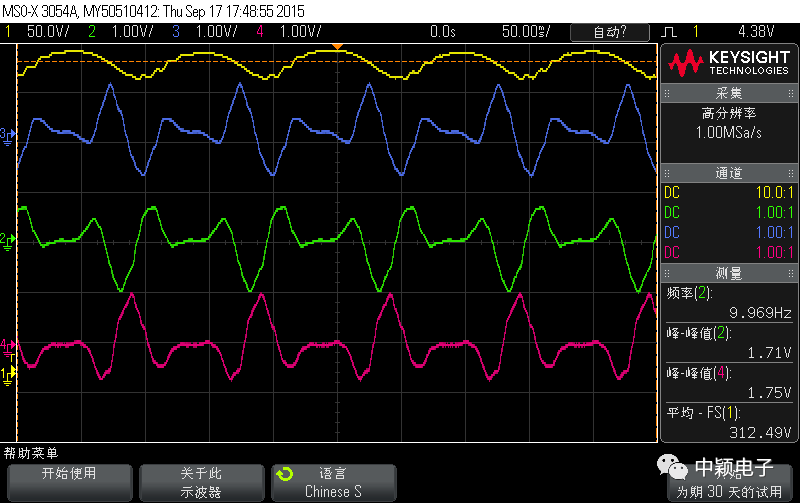

低频电流波形-10Hz

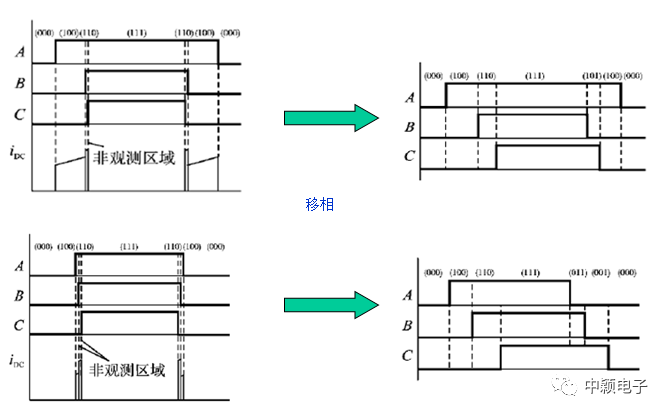

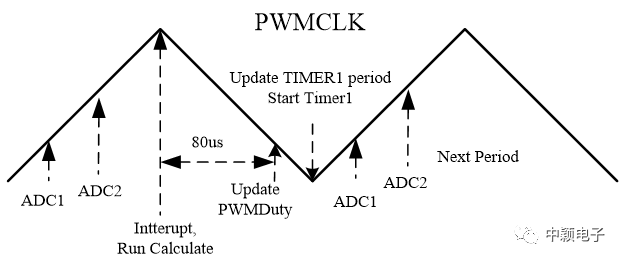

单电阻采样方案—移相


单电阻采样方案—控制流程

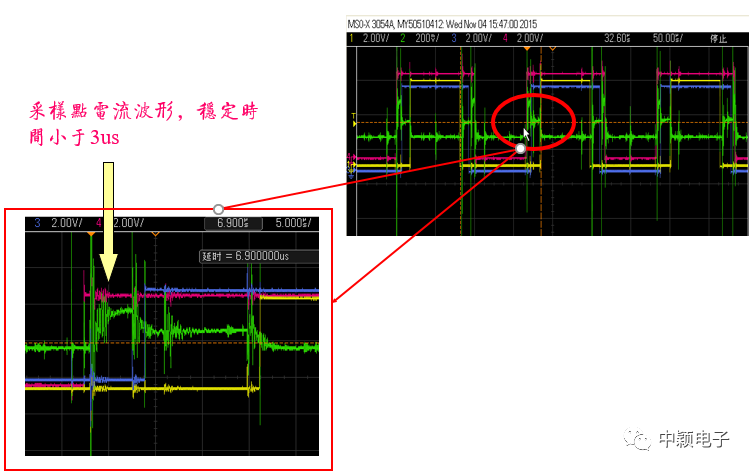

单电阻采样电流波形

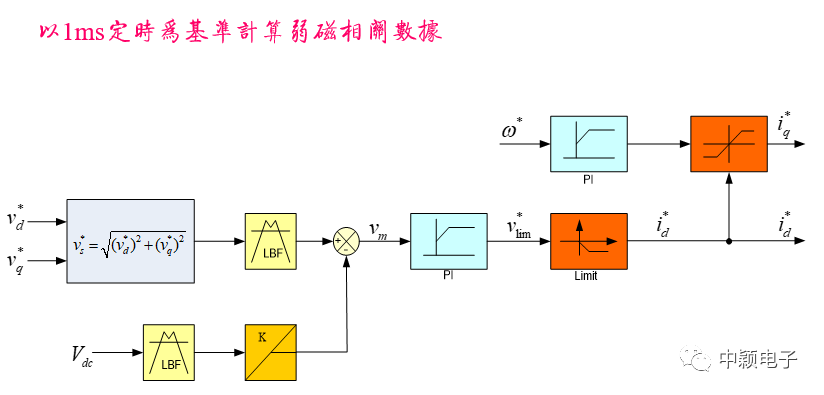

弱磁方案实现

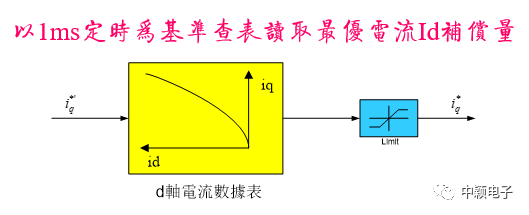

最优电流方案实现

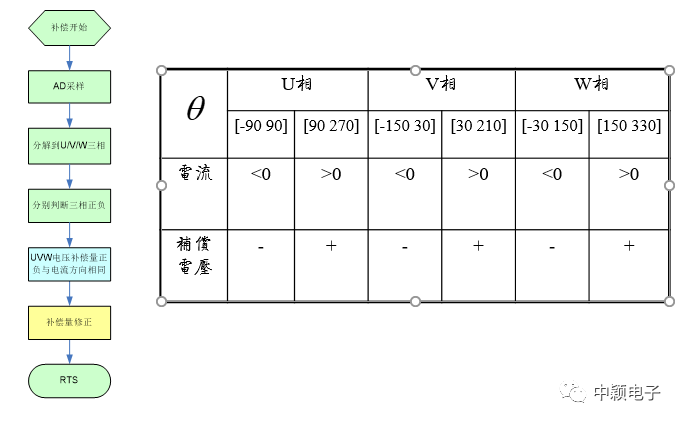

死区补偿方案实现

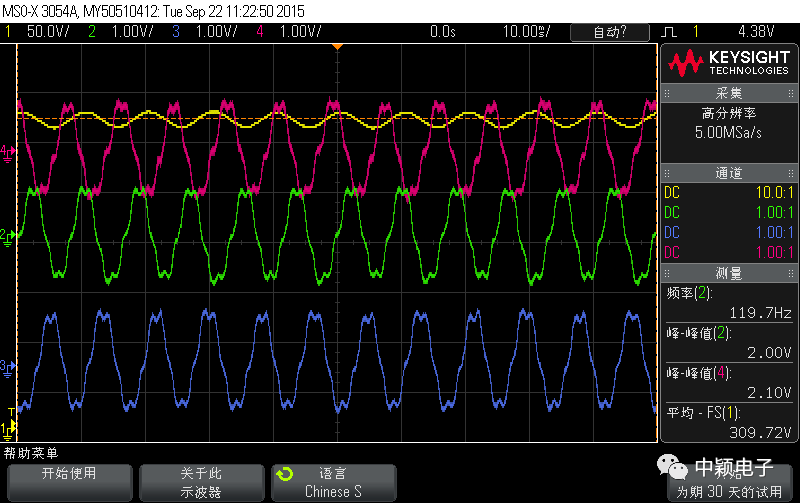

压缩机三相电流波形-60Hz


压缩机三相电流波形-90Hz

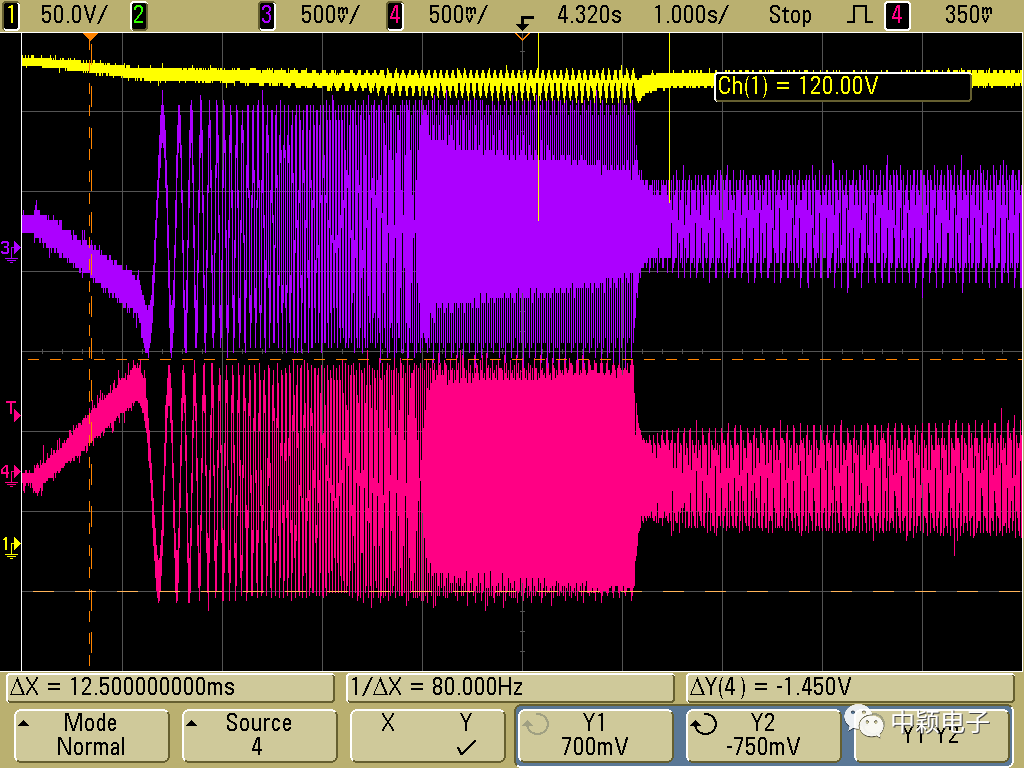

压缩机控制波形-启动

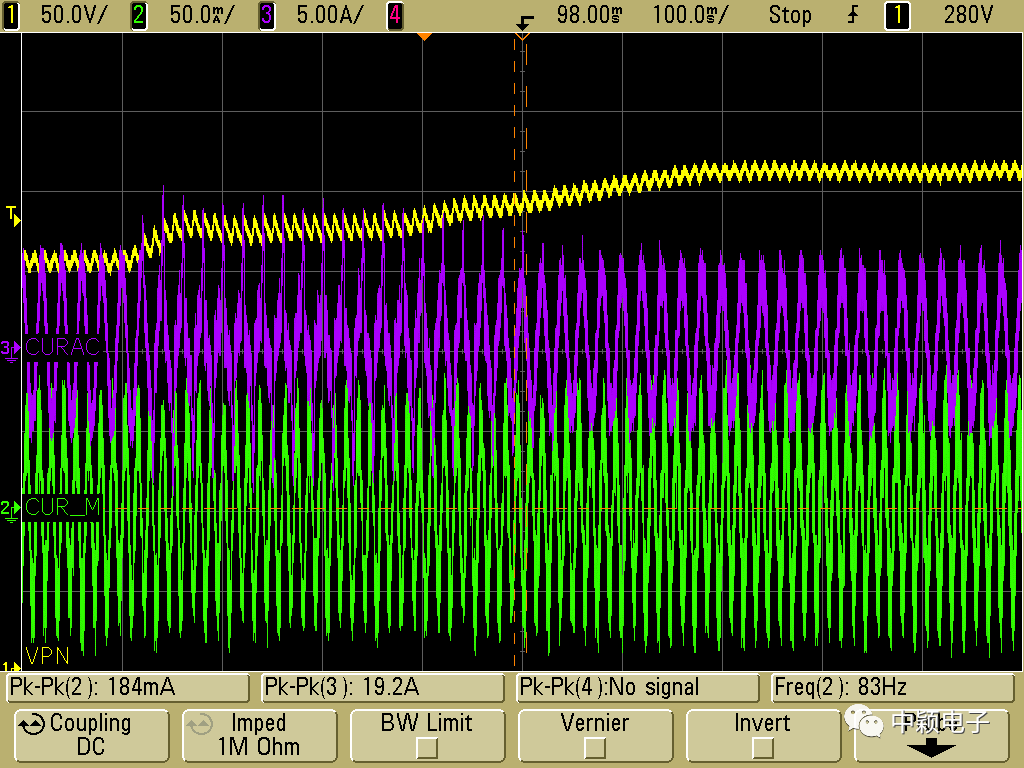

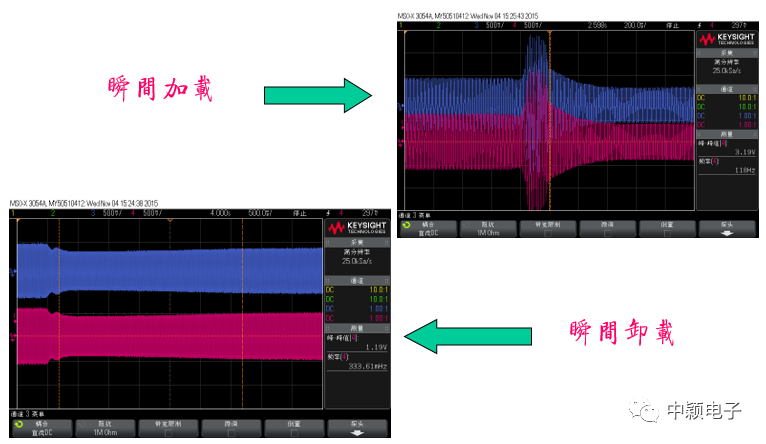

压缩机控制波形-负载突变

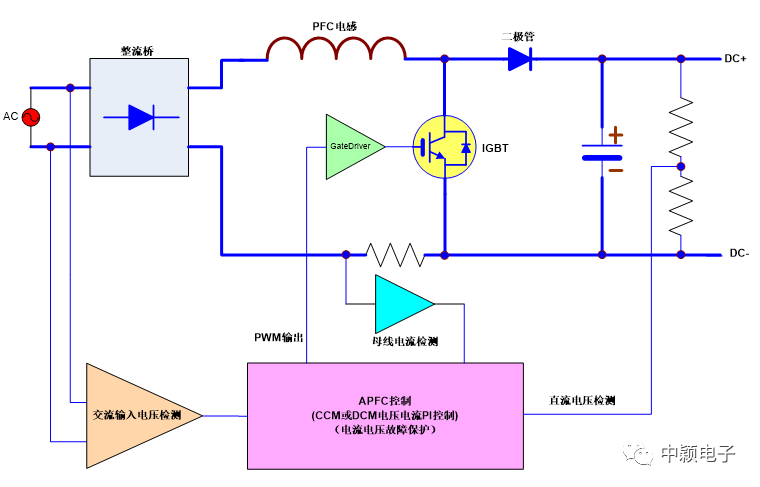

有源PFC功率因数校正

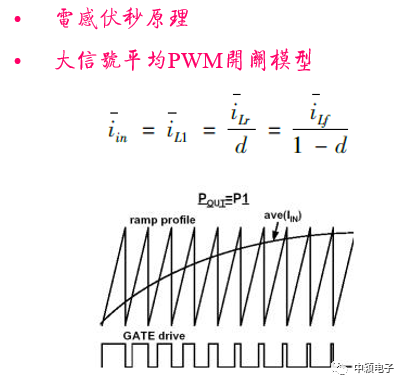

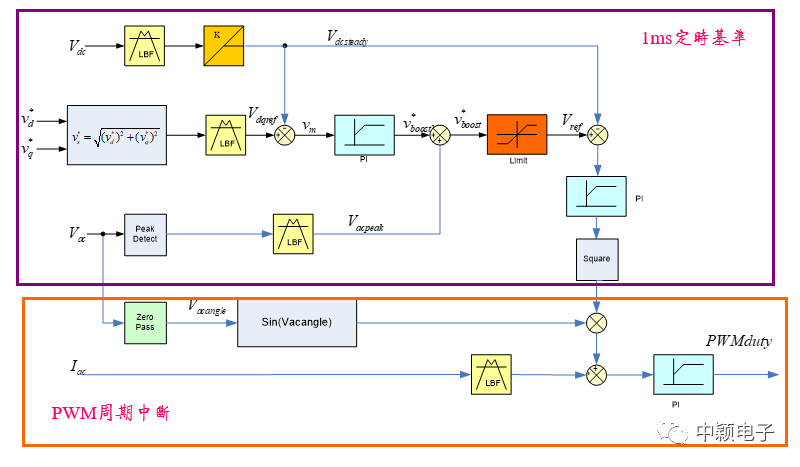

PFC方案实现1


PFC方案实现2

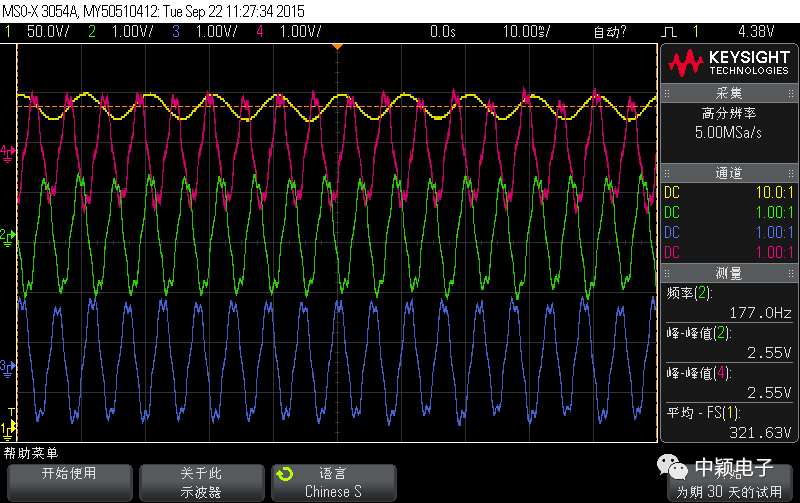

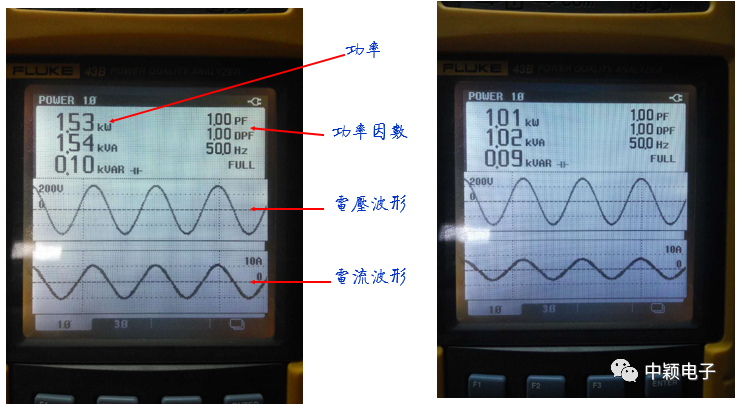

交流输入侧波形(PFC)


交流输入侧波形(电压突变)


直流风机电流波形

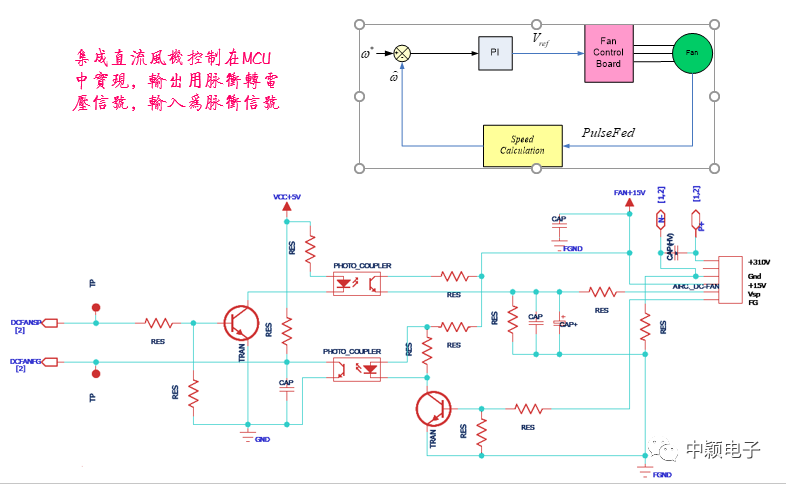

集成直流风机控制方案

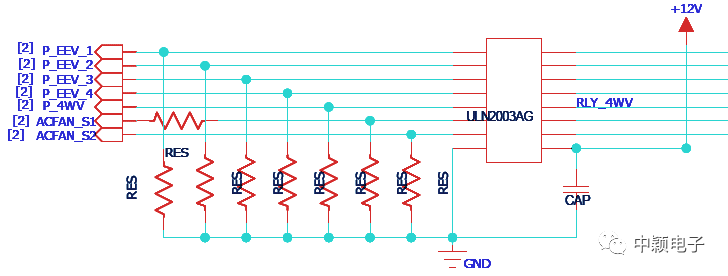

电子膨胀阀控制—步进电机控制方案

  • 使用MCU的四个I/O口实现步进电机的四相八拍控制,无需细分;

  • 驱动部分使用ULN2003,提升驱动能力


保护与安全策略

降频

  • 调制度保护--输出电压超出逆变器最大电压

  • 过转矩保护--负载转矩超出最大转矩范围

报警停机

  • 失速保护—转速高,Iq控制到0

  • 失控保护—反馈转速和实际转速差值大

  • 堵转保护—观测器无输出,失步

  • 短路保护—IPM模块保护

  • 过流过压保护

  • 温度保护

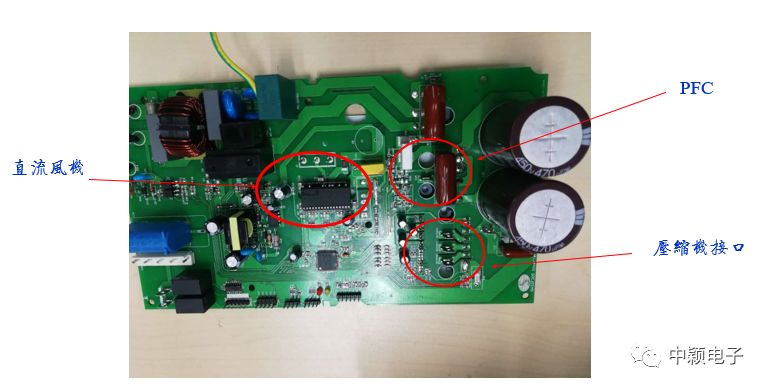

控制板实物图

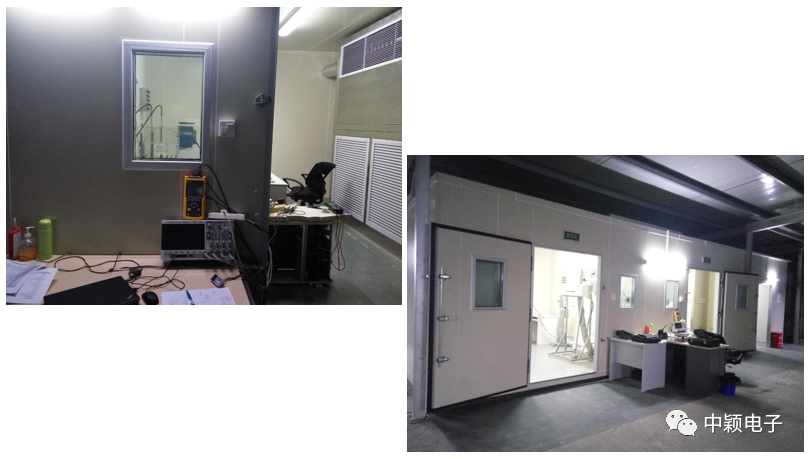

空调实验室测试环境



来源:中颖电子
