智芯半导体 Z20K146,Z20K144 正式量产出货, 为客户提供丰富的M4F内核产品

cathy的头像
cathy 发布于:周二, 11/22/2022 - 15:18 ,关键词:

智芯半导体——中国专业汽车级芯片供应商,继推出Z20K148后,于今年又推出基于Arm Cortex M4F内核的两个产品系列:Z20K146M及Z20K144M ! 智芯已量产的Z20K148M系列以其高性能、大容量、高安全性及高可靠性得到市场广泛认可,新推出的Z20K146M 以及Z20K144M延续Z20K148M的高性能设计,同时提供给客户更多灵活性选择,产品封装包括LQFP144, LQFP100,LQFP64,相同封装全系列支持软硬件兼容设计。

Z20K146M及Z20K144M提供两块物理独立的带ECC保护的大容量Flash(1024KB或512KB程序存储+128KB数据存储,128K 数据存储也可以用于存储程序并支持模拟EEPROM),芯片自带4K Cache, 支持主流加密算法(AES128, TRNG), 片上集成丰富外设并提供灵活的扩展功能,包括适用于多路数据传输高达16路的DMA,6路支持LIN Frame的UART,4路SPI, 2 路IIC,6(4)路 CAN。CAN FD模块支持最新的ISO规范,提供最大8M的通讯速度支持。

智芯M4F全系列产品符合AEC-Q100 Grade1 (–40 °C to 125 °C)规范,满足功能安全ASIL-B,主要面向汽车车身控制,功能网关,TFT显示屏,中低端T-Box,车灯控制,空调系统,电加热系统,电子驻车等。

应用支持方面,Z20K14xM 全系列支持GNU, IAR, KEIL等开发调试环境,同时提供SDK和MCAL供客户选择进行软件开发。

Z20k146M-产品特性

- 工作电压:3.3V, 5V;

-  主频高达160MHZ;

-  提供两块物理独立的带ECC保护的大容量FLASH(1024KB P-Flash+128KB D-Flash);

-  提供128K 带ECC保护的SRAM;

-  6路CANFD接口,每路带64个邮箱,有效解决CAN负载率高时丢包问题;

-  6路UART, 支持15个深度的FIFO,支持硬件LIN Frame,包括间隔场、同步场的自动检测、波特率自动同步、PID自动计算、Checksum自动校验、报文自动发动等功能,大大降低CPU负荷;

-  4路SPI接口;

-  2路IIC接口;

- 两个独立8通道MCPWM模块,支持双电机控制;

-  高达16路DMA,适用于多路数据传输;

-  两个独立20通道ADC模块,带ADC采样值自动平均数计算、阈值比较、超范围中断等功能,降低CPU负荷;

-  一个支持13通道输入同时内部自嵌8位DAC的比较器;

-  AEC-Q100认证;

-  满足功能安全ASIL-B

Z20k144M-产品特性

- 工作电压:3.3V, 5V;

- 主频高达120MHZ;

- 提供两块物理独立的大容量带ECC保护的FLASH(512KB P-Flash+128KB D-Flash);

- 提供64K 带ECC保护的SRAM;

- 4路CANFD接口,每路带64个邮箱,有效解决CAN负载率高时丢包问题;

- 6路UART, 支持15个深度的FIFO,支持硬件LIN Frame,包括间隔场、同步场的自动检测、波特率自动同步、PID自动计算、Checksum自动校验、报文自动发动等功能,大大降低CPU负荷;

- 4路SPI接口;

- 2路IIC接口;

- 两个独立8通道MCPWM模块,支持双电机控制;

- 高达16路DMA,适用于多路数据传输;

- 两个独立20通道ADC模块,带ADC采样值自动平均数计算、阈值比较、超范围中断等功能,降低CPU负荷;

- 一个支持13通道输入同时内部自嵌 8 位DAC的比较器;

- AEC-Q100认证;

- 满足功能安全ASIL-B

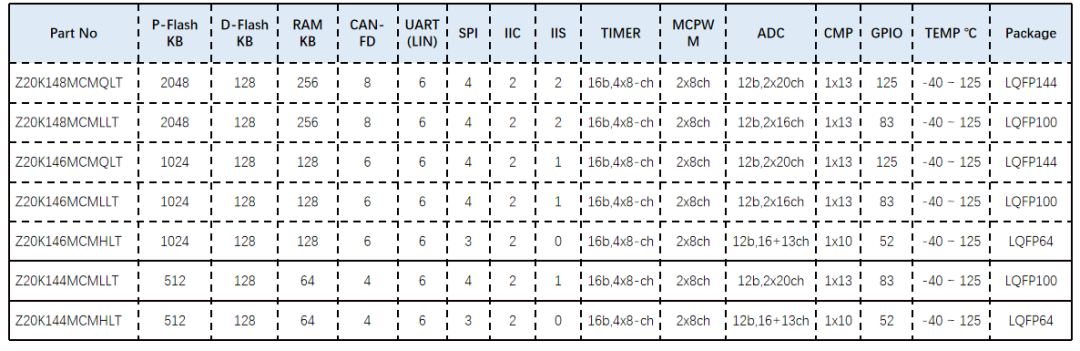

选型列表


Z20K14x 系列产品选型列表

目标应用

- 汽车车身控制

- 功能网关

- 电子驻车

- 中低端T-Box,TFT显示屏

- 灯光控制

- 底盘控制,制动控制等

- 新能源类应用,PTC,空调压缩机,AC/DC, DC/DC等

- 无刷电机控制

来源:智芯SEMI
