智芯半导体 Z20K116 正式量产出货,进一步完善基于ARM Cortex M0+内核的产品平台

cathy的头像
cathy 发布于:周二, 11/22/2022 - 09:30 ,关键词:

智芯半导体——中国专业汽车级芯片供应商,继2021年推出Z20K118后,在今年推出Z20K116系列产品。Z20K116M为基于Arm Cortex M0+的增强型微控制器,符合AEC-Q100 Grade1 (–40 °C to 125 °C)规范,满足功能安全ASIL-B,主要面向汽车车身电子、传感器、执行器等应用领域,如电动尾门,HVAC,新能源应用等。

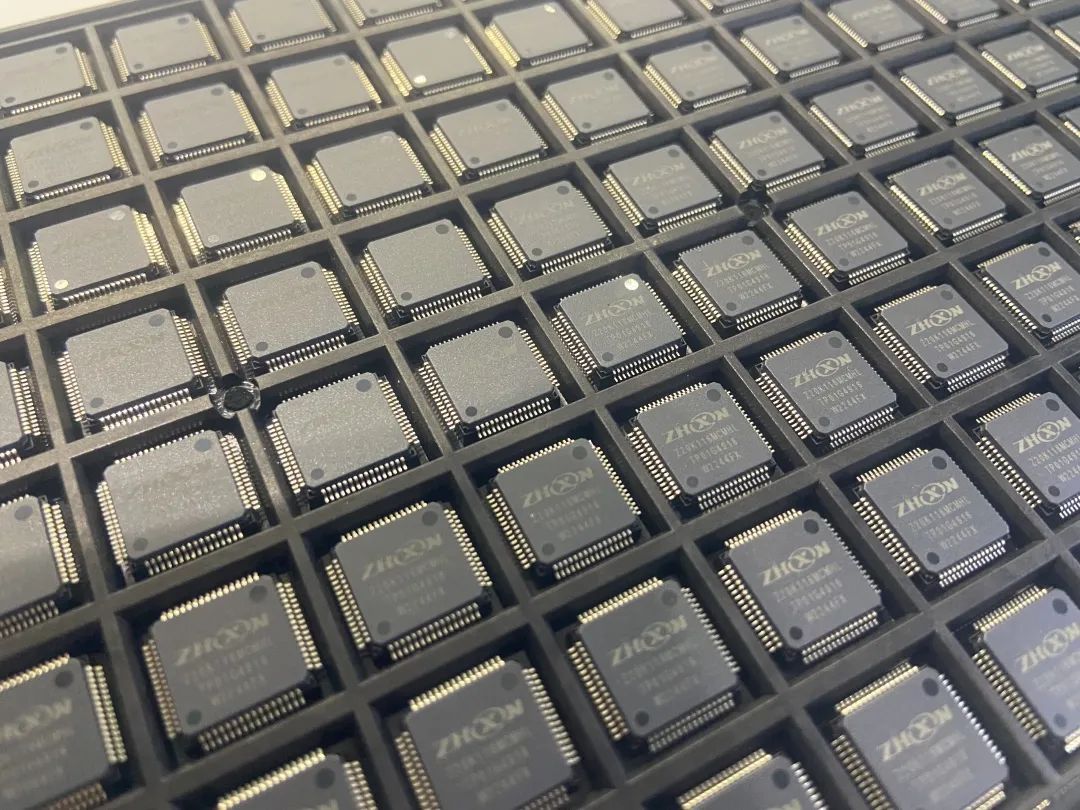

Z20K116M

Z20K116M产品介绍

Z20K116M采用业界领先半导体生产制造工艺,提供48PIN和64PIN LQFP封装,CPU主频最大支持64MHz,支持1路带64个邮箱的CAN-FD通讯接口,工作电压3.3V和5V。该产品与已经量产的Z20K118M系列硬件与软件完全兼容,为客户提供更多选择。


Z20K116M提供两块物理独立的大容量Flash(128KB程序存储+128KB数据存储,128K 数据存储也可以用于存储程序),片上集成丰富外设提供灵活的扩展功能,包括高达16路适用于数据传输的DMA,3路支持LIN Frame的UART,2路SPI,1路I2C,一路CAN/CAN-FD。CAN-FD模块支持最新的ISO规范,提供最大8M的通讯速度支持。

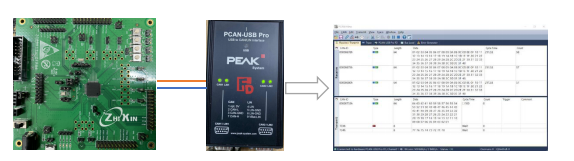

 CAN (FD) 测试验证平台

应用支持方面,Z20K116M支持GNU, IAR, KEIL等开发调试环境,客户可以选择基于SDK进行软件开发。

产品特性

- 工作电压:3.3V, 5V

- 提供两块物理独立的大容量FLASH(128KB+128KB)

- 1路CANFD接口,每路带64个邮箱,有效解决CAN负载率高时丢包问题

- 3路UART, 支持15个深度的FIFO,支持硬件LIN Frame,包括间隔场、同步场的自动检测、波特率自动同步、PID自动计算、Checksum自动校验、报文自动发动等功能,大大降低CPU负荷

- 高达16路DMA,适用于多路数据传输

- 高达18通道的ADC,带ADC采样值自动平均数计算、阈值比较、超范围中断等功能,降低CPU负荷

-  AEC-Q100认证

-  满足功能安全ASIL-B

目标应用

- 电动座椅,电动车窗,电动天窗,电动尾门,门模块

- 空调控制

- 灯光控制

- 底盘控制,制动控制等

- 新能源类应用,PTC,AC/DC, DC/DC等

- 无刷电机控制

- 其他中小型CAN节点应用等

选型列表


Z20K116M选型列表

评估板


Z20K11xM系列评估板

来源:智芯SEMI
