敏矽微电子Cortex-M0学习笔记01——芯片简介

cathy的头像
cathy 发布于:周二, 11/22/2022 - 10:19 ,关键词:

1.敏矽微电子Cortex-M0学习手记01-芯片简介

1.1. 概述

ME32F030R8T6 的出现为嵌入式的开发带来了极大地便利,ME32F030R8T6 是一款内嵌 ARM Cortex™ M0 核的 32 位微控制器。64Kflash、8K的RAM可以容纳更多的代码,工程师们可以尽情的丰富与完善产品的功能。对于硬件工程师来说,芯片管脚的复用极大的便利了PCB的排版,工程师可以根据走线的需要选择最优的管脚。ME32F030R8T6 管脚功能由 IO 控制寄存器IOCON配置,除电源管脚,其余管脚均可复用。系统复位后,管脚功能将被设置成默认值。

工程师可以通过IOCON寄存器来配置引脚的功能,引脚功能丰富,极大地方便了工程开发。


1.2. 基本功能

ME32F030R8T6 是一款内嵌 ARM Cortex™ M0 核的 32 位微控制器。

这款控制器具备我们经常使用的一些功能,像检测电压需要用到的ADC,ME32F030R8T6 有多达12个通道的ADC,12位ADC转换,1MHz的转换速率,检测速度与精度相比一般的单片机有了大大的提高。

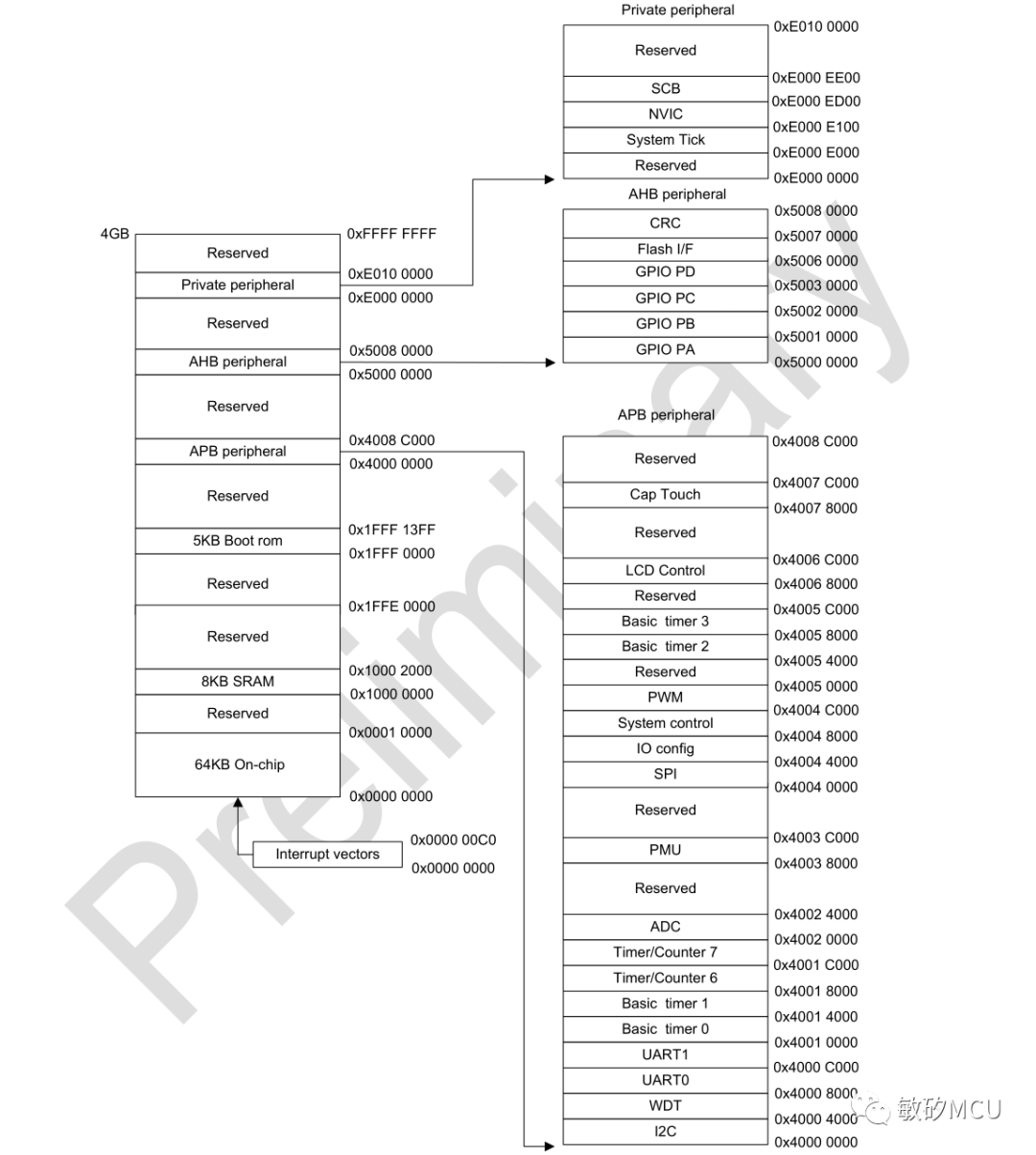

存储器分配图

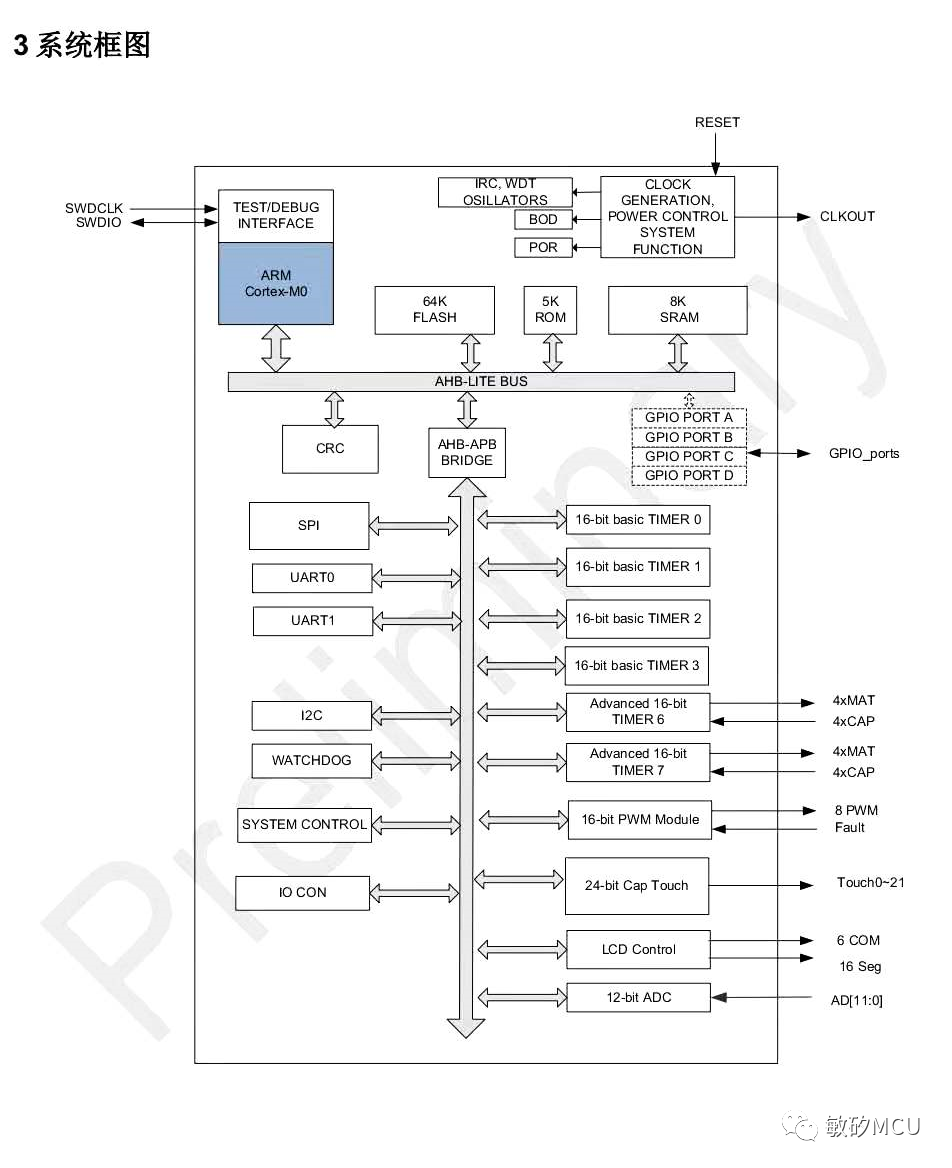

还有常用的UART串口该控制器具备有常用外设和功能,如高速 12 位的 ADC 转换器,UART 串口,SPI 接口,I2C 总线接口,看门狗定时器(WDT),7 个通用计数器/定时器。除此之外,ME32F030R8T6还集成人机界面控制器和马达控制功能,如 LCD 驱动,电容触摸按键,直流无刷电机控制 PWM 模块。

1.3. 应用场景

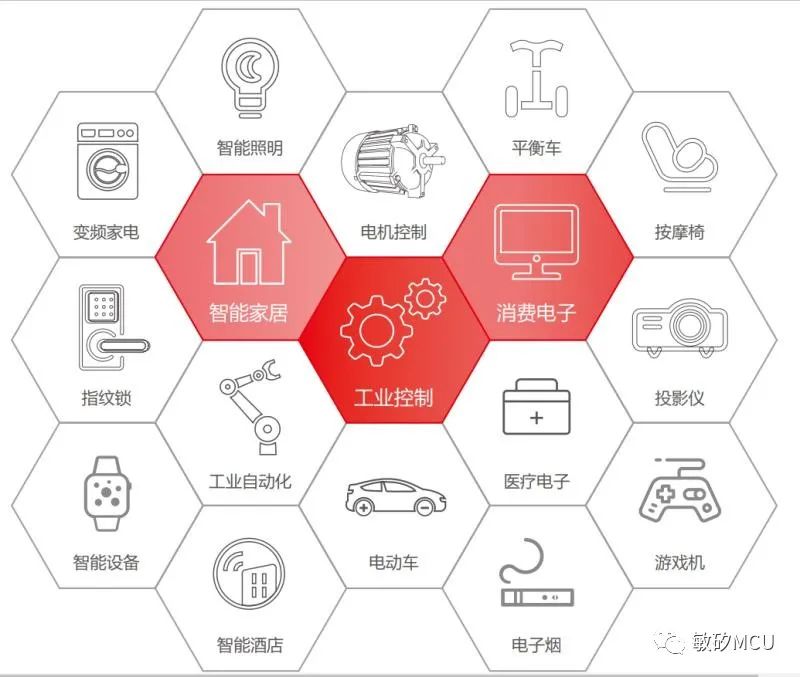

ME32F030R8T6 适用于家电、厨电、其他消费电子、工业类等场合


来源: 敏矽MCU
