基于RJM8L003的低功耗智能柜锁方案

cathy的头像
cathy 发布于:周五, 11/18/2022 - 15:20 ,关键词:

传统的机械锁具已走过了近百年历史,其功能及性能几乎已经诠释到了极致。然而,仍不能满足现代人们对锁具高可靠性、高安全性、信息化、智能化的要求,自 50 年代末,半导体(晶体管)技术问世后,人们便将该技术应用于锁具上,发明了形形色色、功能丰富的电子锁具。智能柜锁是指区别于传统机械锁的基础上改进的,在用户安全性、识别、管理性方面更加智能化、简便化的锁具。其中一种基于13.56MHz的NFC近场通讯低功耗智能柜锁已悄然在日常生活中得到广泛应用。

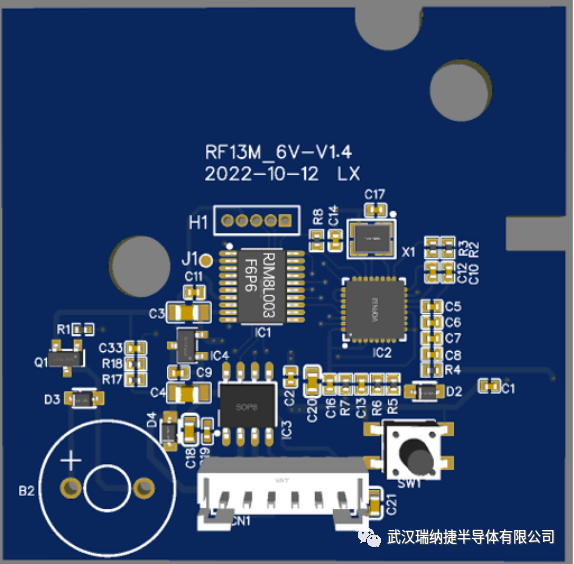

智能柜锁模块

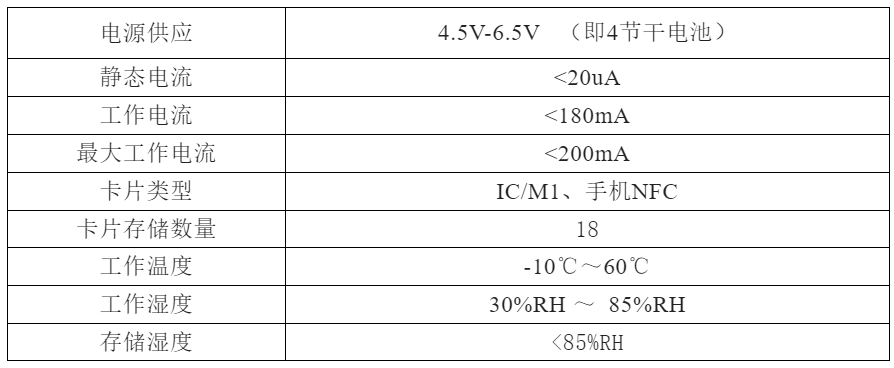

技术参数


应用场景

适用于浴室、洗浴、游泳、桑拿浴场、海滨浴场、高尔夫球场,健身房的更衣柜,机关、企业、学校、酒店宾馆、超市的文件柜或储物柜等场所。

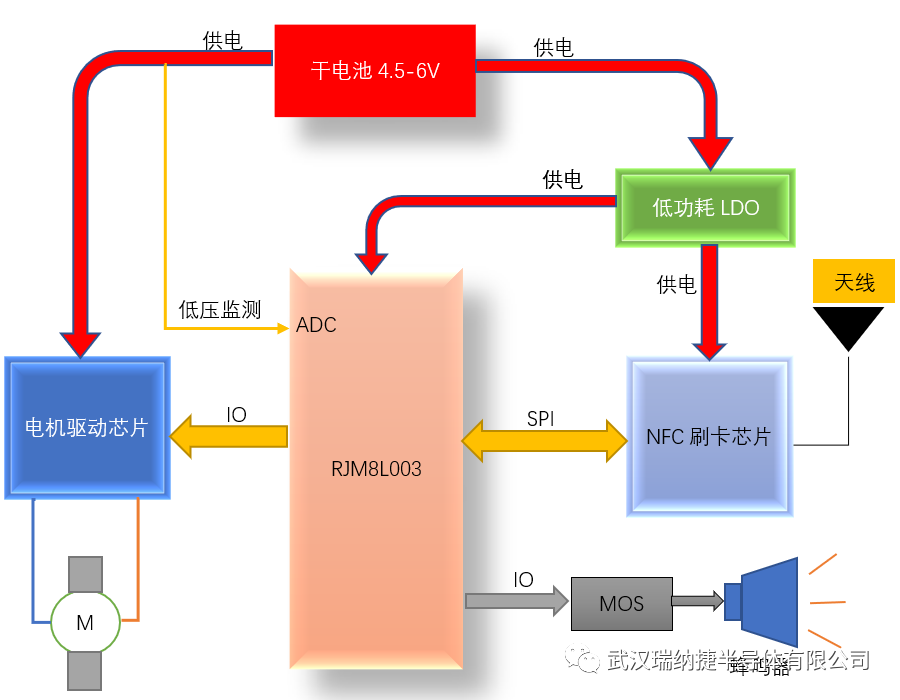

方案设计报告

1、RJM8L003低功耗MCU作为系统主控制器,其功能是通过SPI总线与NFC读头芯片进行通信,进行卡片身份的识别,认证识别通过后驱动马达实现开锁。

2、NFC刷卡芯片,主要作用是识别M1/IC 、手机NFC模拟卡,完成身份识别。

3、供电方式采干电池供电,RJM8L003系列主控休眠功耗低至0.85uA,超低功耗的表现大大提高了设备的待机运行时间,节省了人力去更换电池的维护成本。

4、可以监测电池电量,当电池电压低于4.5V时,蜂鸣器会提示低压报警,提示用户更换电池,开锁后,系统进入常开模式,常开模式下需要更换电池,才能正常上锁;关闭低压常开模式时,低压报警后,门锁还可以使用50次开锁,此时请及时更换电池。

5、电机驱动芯片,主要作用是驱动马达实现开锁。


方案特点

1、嵌入式设计,低成本,外围器件少,省去复杂的布线。

2、易安装,采用手机NFC、IC/M1卡近场通信开锁。

3、 超低功耗,采用RJM8L003系列MCU做主控,宽电压,多达6种低功耗管理模式,此方案的MCU休眠功耗低至0.85uA,待机唤醒时间低至10us,4节干电池,整机续航能力可达1年以上。

4、真随机数发生器。RJM8L003系列内置基于数字振荡环的8位真随机数发生器,符合国家密码管理局《随机数检测规范》标准。

注:安装时天线部分避开周围金属或强磁场等恶劣环境。

来源:武汉瑞纳捷半导体有限公司
