数码潮玩 | 采用GD32F303的机械键盘方案设计

cathy 发布于：周四, 11/17/2022 - 13:51 ，关键词：

随着电脑配件市场与时代潮流的不断发展，作为高端键盘产品的机械键盘，不再只是发烧友的专属，而是被越来越多追求手感体验与个性彰显的消费者所青睐。他们中，相当一部分人需要细致的定制服务，以满足自己的个性化需求。

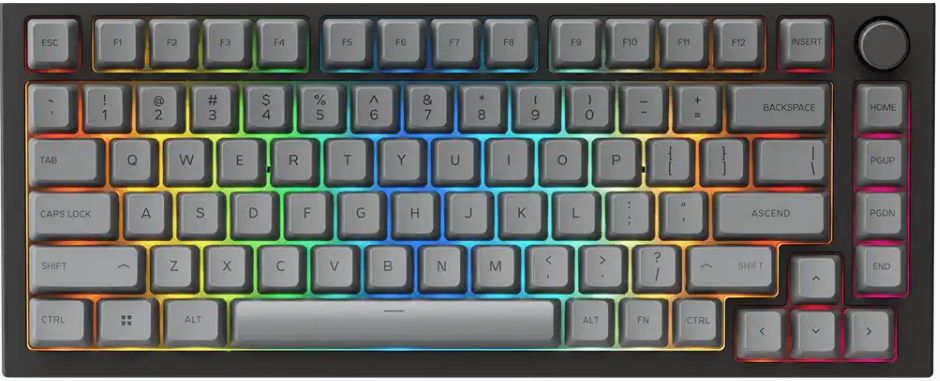

GD32F303的机械键盘基于QMK的键盘固件，该固件是以开发键盘外设为目的一个开源的项目框架，基于此框架设计出75% 的全键无冲键盘，同时配备旋转编码器，支持VIA改键，可以定义每一个按键，甚至可以为你的键盘配置想要的宏按钮，VIA支持Mac OS、Windows和Linux。

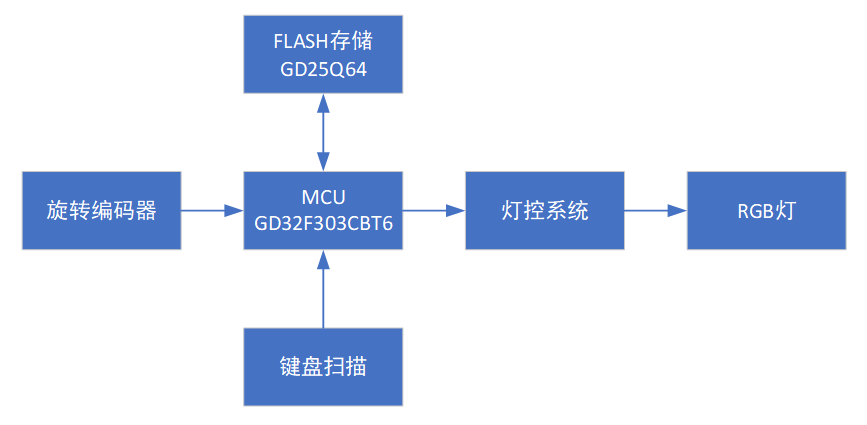

深圳市智芯云技术有限责任公司推出基于GD32F303 MCU和GD25Q64的NOR Flash的QMK固件机械键盘解决方案。

GD32F303系列MCU

∎Arm Cortex-M4 @120MHz, 支持DSP指令运算

∎Flash：最高3072KB

∎SRAM：32KB/48KB/64KB/96KB

∎高速高精度 12-bit ADCx1@2.6Msps，16通道

∎高级定时器x2，支持三相PWM互补输出和死区管理

∎通用定时器x5

∎Flash带硬件加密保护

∎多种串行通讯方式：I2C, SPI, USART

∎丰富的封装类型：LQFP48/LQFP64/LQFP100/LQFP144

∎供电电压：2.6V~3.6V

∎工业级的工作温度范围：-40℃~+85℃

GD25Q64SPI NOR Flash

∎64Mbit容量

∎SPI接口

∎133MHz快速读取

∎100,000次数据读写

∎12μA典型待机电流

∎工作电压：2.7-3.6V

技术参数

项目	功能
RGB矩阵灯效	交替、呼吸、漩涡、渐变灯灯效支持动画显示速度修改支持灯光亮度调节
编码器	支持编码器进行音量修改支持编码器为按键模式
接口	Type-C接口，支持键线分离

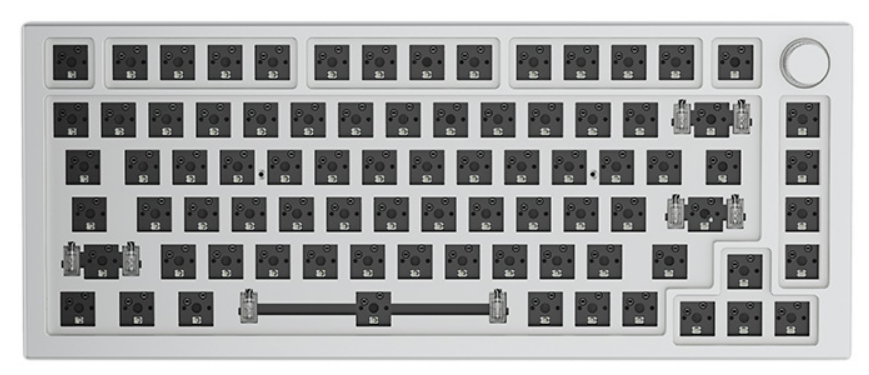

按键	全热插拔设计，兼容MX机械轴体
多键模式	支持全键无冲突
支持系统	Mac OS、Windows和Linux
布局	美国 (ANSI)（83 键，包括可点击的旋转编码器）

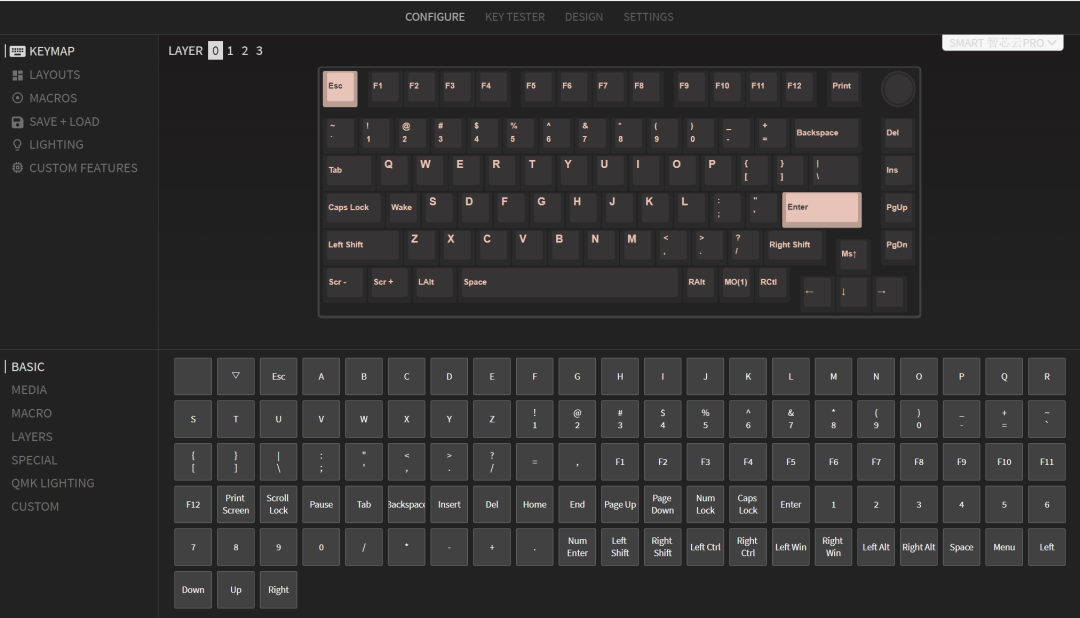

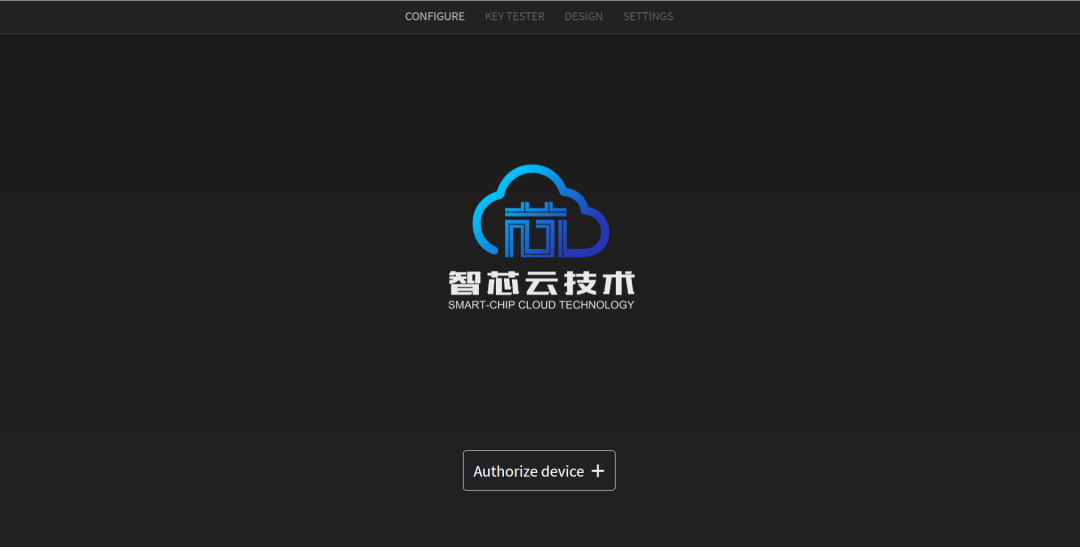

软件改键	支持VIA和网页改键
尺寸	332MM32MM135MM
