昂科发布软件更新支持ST意法半导体的32位微控制器STM32F100VDT的烧录

cathy的头像
cathy 发布于:周一, 10/31/2022 - 10:33 ,关键词:

昂科技术近日发布最新的烧录软件更新及新增支持的芯片型号列表,其中ST意法半导体的32位微控制器STM32F100VDT的烧录已经被昂科的通用烧录平台AP8000所支持。

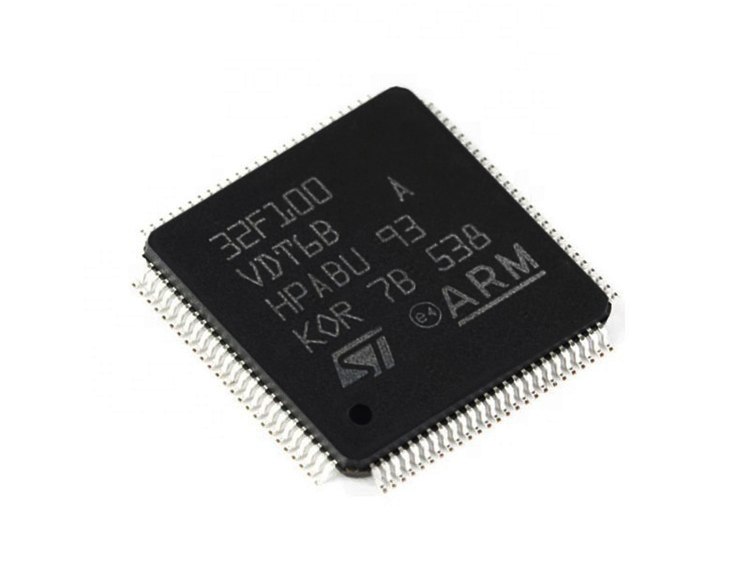

STM32F100VDT采用ARM Cortex™-M3 32位RISC内核,工作频率24MHz,集成了高速嵌入式存储器(闪存高达128kB、SRAM高达8kB)以及各种增强外设和连接到两条APB总线的I/O。所有器件提供两个I2C、两个SPI、一个HDMI CEC和多达3个USART标致通信接口以及一个12位ADC、两个12位DAC和六个通用16位定时器和PWM定时器。

STM32F100VDT采用低/中密度产品系列的工作温度范围为–40~+85℃和–40~+105℃,电源电压范围为2.0V~3.6V,全面的节电模式实现了低功耗应用设计。

STM32F100VDT器件采用3种不同的封装,引脚为48~100个,不同的器件带有不同的外设集。

这些特性让STM32F100VDT微控制器适于大量应用,如应用控制和用户接口、医疗和手持式设备、PC和游戏机外设、GPS平台、工业应用、PLC、逆变器、打印机、扫描仪、报警系统、视频通信和HVAC。


主要特征

• 内核:ARM 32位Cortex™-M3 CPU

– 24MHz的最高频率和1.25DMIPS/MHz(Dhrystone 2.1)的性能

– 单循环乘法和硬件除法

• 存储器

– 16kB~128kB Flash存储器

– 4kB~8kB SRAM

• 时钟、复位和电源管理

– 2.0V~3.6V应用电源和I/O

– POR、PDR和可编程电压检测器(PVD)

– 4MHz~24MHz晶体振荡器

– 内部8MHz工厂预校RC

– 内部40kHz RC

– CPU时钟的PLL

– 面向具有校准功能的RTC的32kHz振荡器

• 低功耗

– 休眠、停机和待机模式

– RTC和备用寄存器的VBAT电源

• 调试模式

– 串行线路调试(SWD)和JTAG接口

• DMA

– 7通道DMA控制器

– 支持的外设:定时器、ADC、SPI、I2C、USART和DAC

• 1×12位、1.2μs A/D转换器(通道达16条)

– 转换范围:0V~3.6V

– 温度传感器

• 2×12位D/A转换器

• 快速I/O端口多达80个

– 37/51/80个I/O,在16个外部中断矢量上均可映射,并且几乎全部能够经受5V电压

• 定时器多达12个

– 16位定时器多达3个,每个都带有4个IC/OC/PWM或脉冲计数器

– 16位、6通道高级控制定时器:通道多达6条,可以实现PWM输出、空载时间发生和紧急停止

– 1个16位定时器,具有2个IC/OC、1个OCN/PWM、空载时间发生和紧急停止功能

– 2个16位定时器,每一个都具有IC/OC/OCN/PWM、空载时间发生和紧急停止功能

– 2个看门狗定时器(独立和Window)

– SysTick定时器:24位逐减计数器

– 2个16位基础定时器,可以驱动DAC

• 通信接口多达8个

– I2C接口多达2个(SMBus/PMBus)

– USART多达3个(ISO7816接口、LIN、IrDA功能、调制解调器控制)

– SPI多达2个(12Mb/s)

– 消费类电子控制(CEC)接口

• CRC计算单元、96位独特ID


系统框图

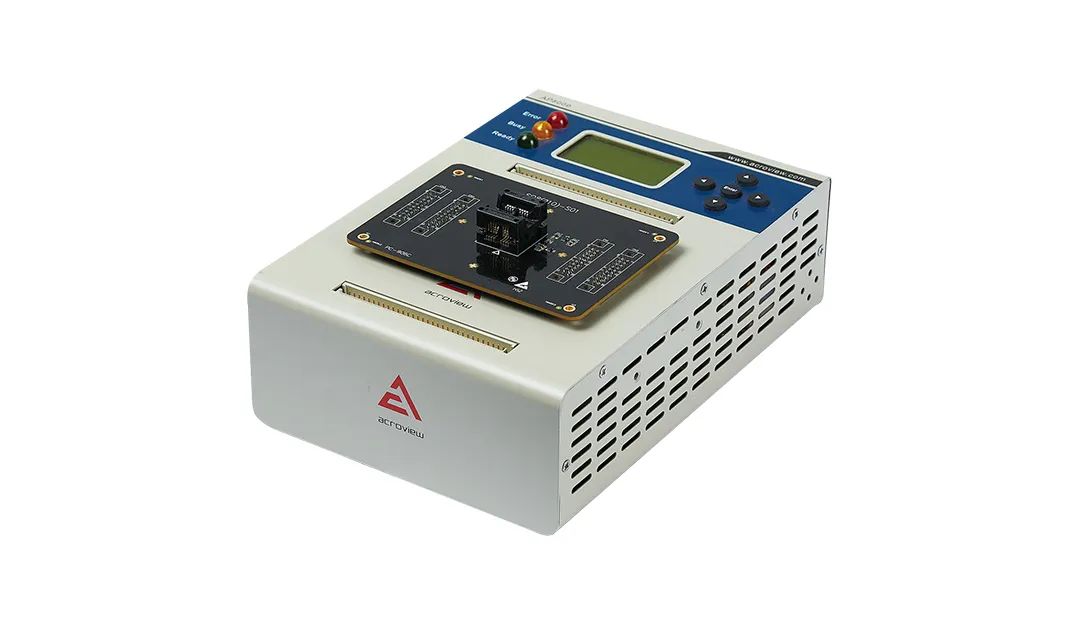

昂科技术自主研发的AP8000万用型烧录器包含主机,底板,适配座三大部分。


主机支持USB和NET连接,允许将多台编程器进行组网,达到同时控制多台编程器同时烧录的目的。内置芯片安全保障电路保证即使芯片放反或其他原因造成的短路可以被立即检测到并进行断电处理,以保障芯片和编程器安全。内嵌高速FPGA,极大地加速数据传输和处理。主机背部有SD卡槽,将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内,通过编程器上的按键可进行工程文件的选择,加载,执行烧录等命令,以达到脱离PC便可操作的目的,极大的降低了PC硬件配置成本,方便迅速地搭配工作环境。

AP8000通过底板加适配板的方式,让主机扩展性更强,目前已经支持了所有主流半导体厂家生产的器件,包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件类型有NAND, NOR, MCU, CPLD, FPGA, EMMC等,支持包括Intel Hex, Motorola S, Binary, POF等文件格式。
