MCUXpresso IDE下生成镜像文件的方法及其与IAR,MDK差异

cathy 发布于：周一, 10/24/2022 - 11:58 ，关键词：

本人很久以前写过一篇文章《ARM Cortex-M镜像文件(.bin/.hex/.s19)》，详细介绍了三种流行的镜像文件格式，这些镜像文件不同于可执行文件(.elf)，它们主要保存的是芯片能够执行的二进制机器码数据，以及辅助的地址信息和校验和，其他像 .elf 文件里有的工程信息、代码信息、调试信息全部被去除了，说白了镜像文件主要是为最终量产过程而生的。

一般情况下，在 IDE 开发环境里编译链接生成的是可执行文件，然后可以在工程选项做一些设置能进一步生成镜像文件。不同 IDE 下生成镜像文件的方法不同，今天主要介绍来MCUXpresso IDE下生成镜像文件的方法以及与 IAR/MDK 的对比。

注：本文测试的MCUXpresso IDE版本是v11.6.0_8187。

一、各种IDE下生成镜像文件的方法

我们先来看看MCUXpress以外的其它IDE下是如何生成各种格式镜像文件的。我们以 \SDK_2.11.1_MIMXRT1170-EVK\boards\evkmimxrt1170\demo_apps\hello_world\cm7 目录下的工程文件为例。

1.1 IAR EWARM下

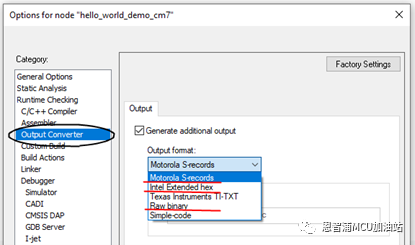

编译hello_world_demo_cm7.eww工程（随便选择 debug build），会在工程目录 debug文件夹下生成可执行文件hello_world_demo_cm7.out。如果在工程选项Output Converter里开启Generate additional output，则可以指定生成想要的镜像文件(bin/hex/srec)。

如果你仔细看Build窗口的log信息，会发现IDE其实是在可执行文件生成之后，再借助 \IAR Systems\Embedded Workbench 9.10.2\arm\bin\ielftool.exe 小工具对可执行文件做的二次转换生成的镜像文件。

ielftool.exe --bin app.out app.binielftool.exe --ihex app.out app.hexielftool.exe --srec app.out app.s19

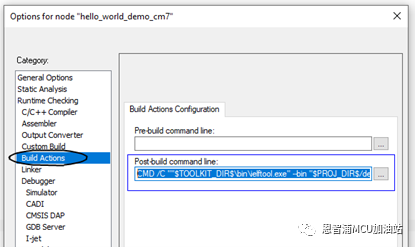

所以其实在工程选项Build Actions里的Post-build command line添加如下调用 ielftool.exe做转换的命令（CMD /C 的意思是以 bat 文件内容方式打开后面的命令；命令需要用双引号括起来；路径也需要单独用双引号括起来，防止路径中存在空格，导致命令出错），也能达到一样的效果。

CMD /C ""$TOOLKIT_DIR$\bin\ielftool.exe" --bin "$PROJ_DIR$/debug/hello_world_demo_cm7.out" "$PROJ_DIR$/debug/hello_world_demo_cm7.bin""

1.2 Keil MDK下

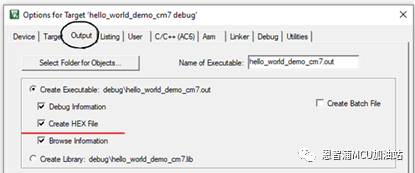

编译hello_world_demo_cm7.uvprojx工程（也选择debug build），会在工程目录debug文件夹下生成可执行文件hello_world_demo_cm7.out。如果在工程选项Output里开启Create HEXfile，则可以生成hex格式镜像文件，不过要想生成其他bin/srec格式镜像文件需要想其他办法。

MDK下其实也有类似IAR下的镜像文件转换小工具，即 \Keil_v5\ARM\ARMCC\bin\fromelf.exe，这个小工具可以帮助生成其他格式的镜像文件。

fromelf.exe --bin app.out --output app.binfromelf.exe --i32 app.out --output app.hexfromelf.exe --m32 app.out --output app.srec

在工程选项User里的After build添加如下调用formelf.exe做转换的命令就可以得到指定格式的镜像文件了。

$K\ARM\ARMCC\bin\fromelf.exe --bin --output=debug\@L.bin !L

二、MCUXpresso下生成镜像文件的方法

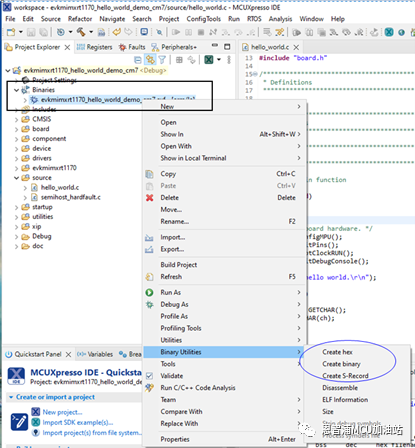

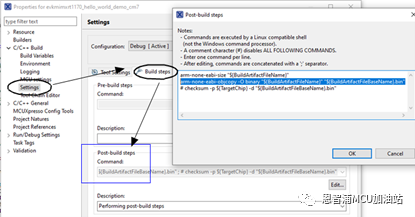

MCUXpresso IDE 下生成镜像文件的方法与IAR/MDK稍有不同，其并不是在工程选项里去开启，而是工程目录里会有Binaies虚拟文件夹（如果看不到该文件夹，可以按 F5 刷新一下），编译完成后在Binaies文件夹下会看到可执行文件(evkmimxrt1170_hello_world_demo_cm7.axf)，右击可执行文件在Binary Utilities里可以看到不同格式镜像文件生成选项。
