【爱普特 APT32F110 ev board 试用测评连载】+ 搭建开发环境并点灯

张会 在 提交

张会的头像

    按照教程搭建开发环境，编译点灯代码，下载运行。

    一、CDK开发环境

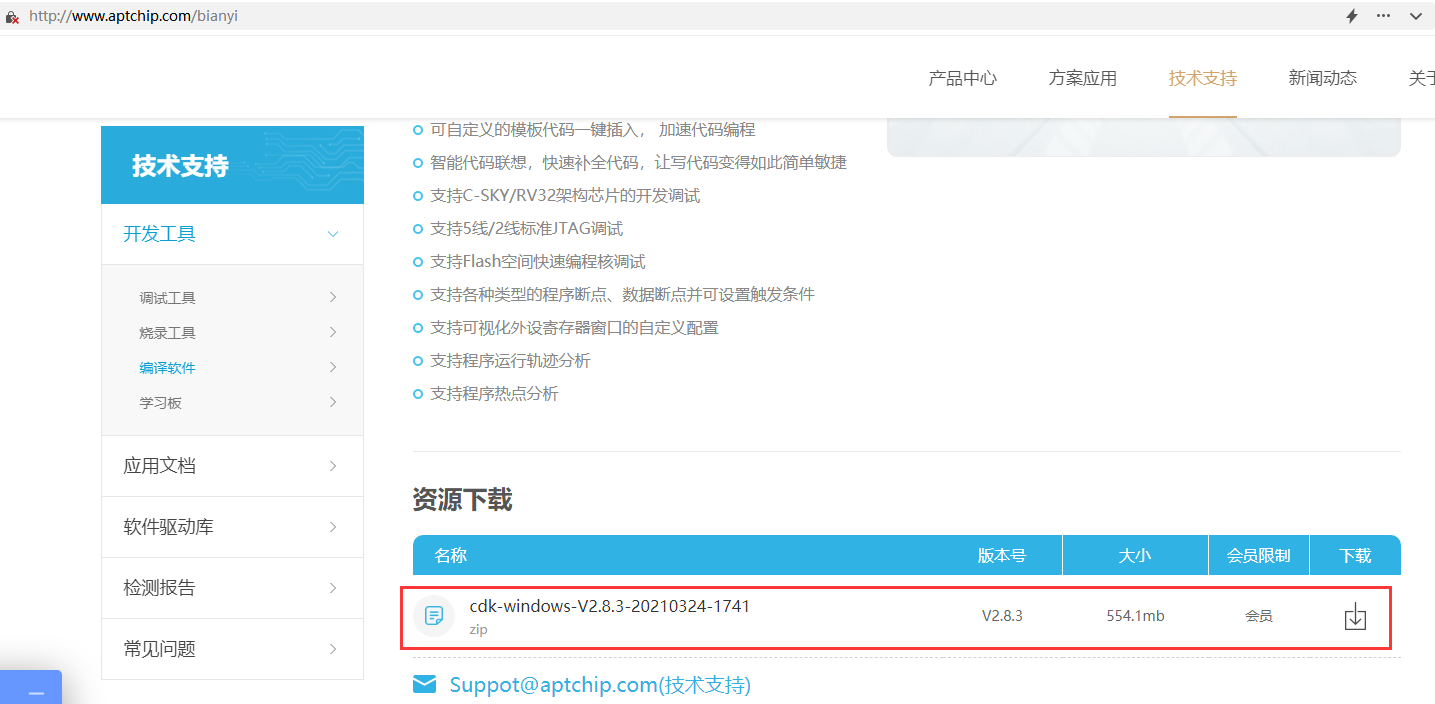

    CDK软件下载地址：http://www.aptchip.com/bianyi


    下载完成后，一路NEXT安装完成。

    二、代码

    2.1、下载地址

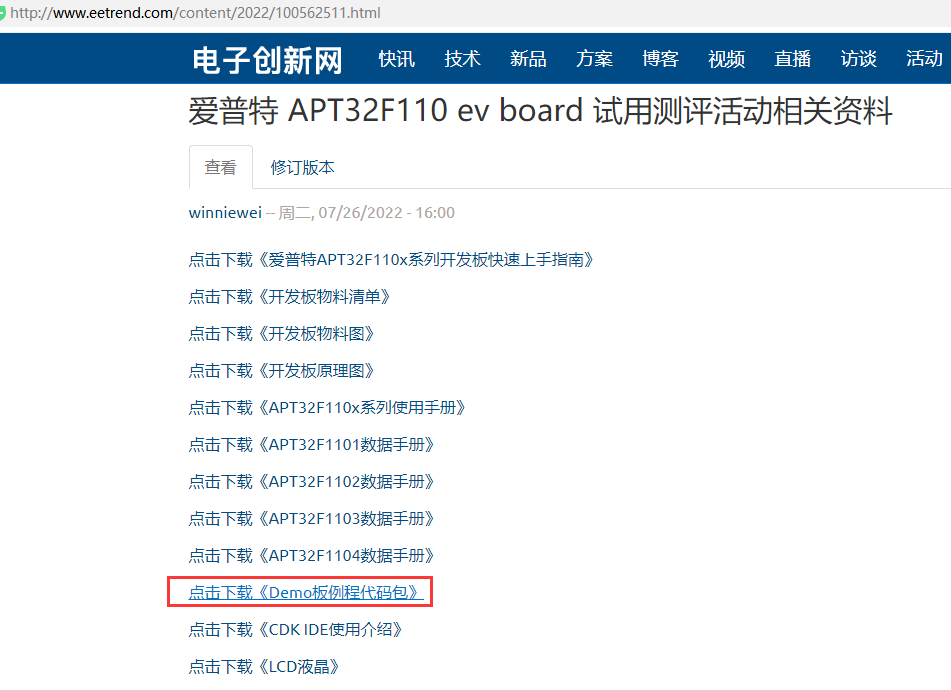

    demo代码下载地址：http://www.eetrend.com/files/2022-09/wen_zhang_/100562511-270405-aptcsi110xv103lcddemo.zip



    2.2、打开demo例程

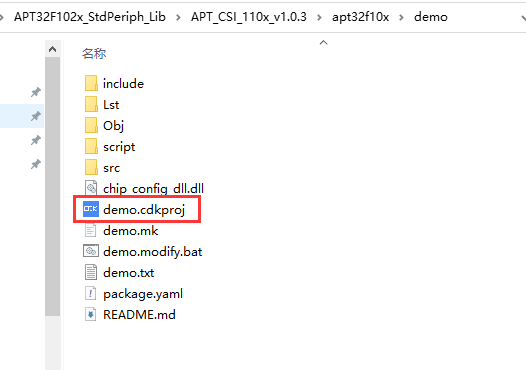

    使用CDK软件打开下面的例程


    2.3、修改开发板上LED对应的IO口

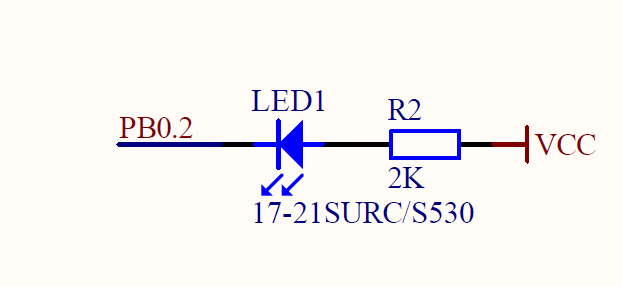

    LED1连接的 IO口是PB0.2

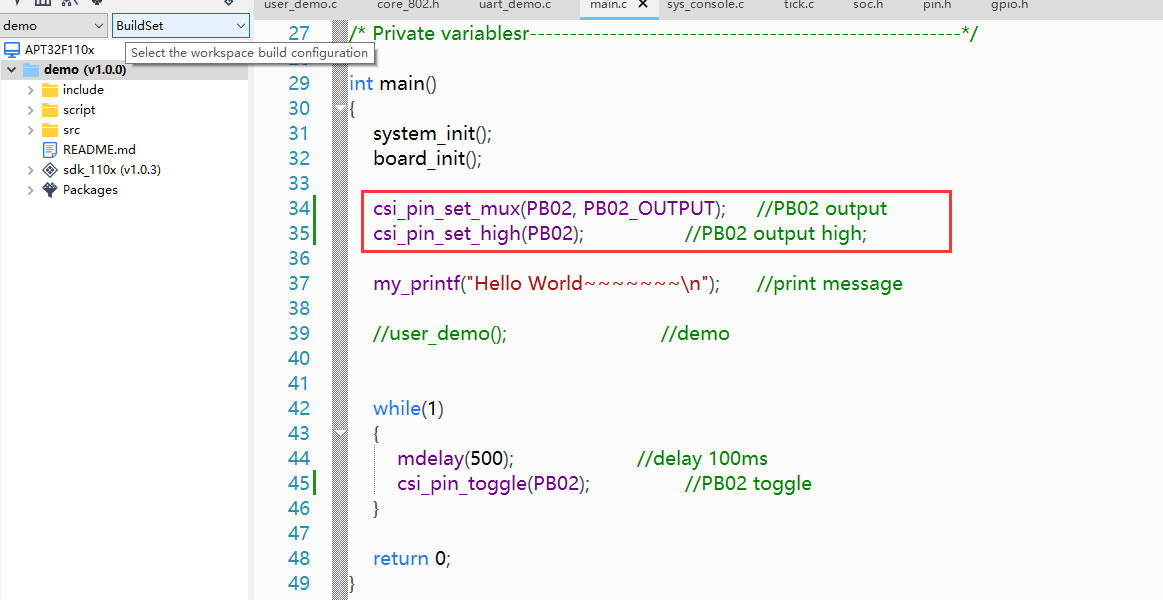

   2.4、主程序中配置IO口，LED1翻转输出


    三、烧写程序

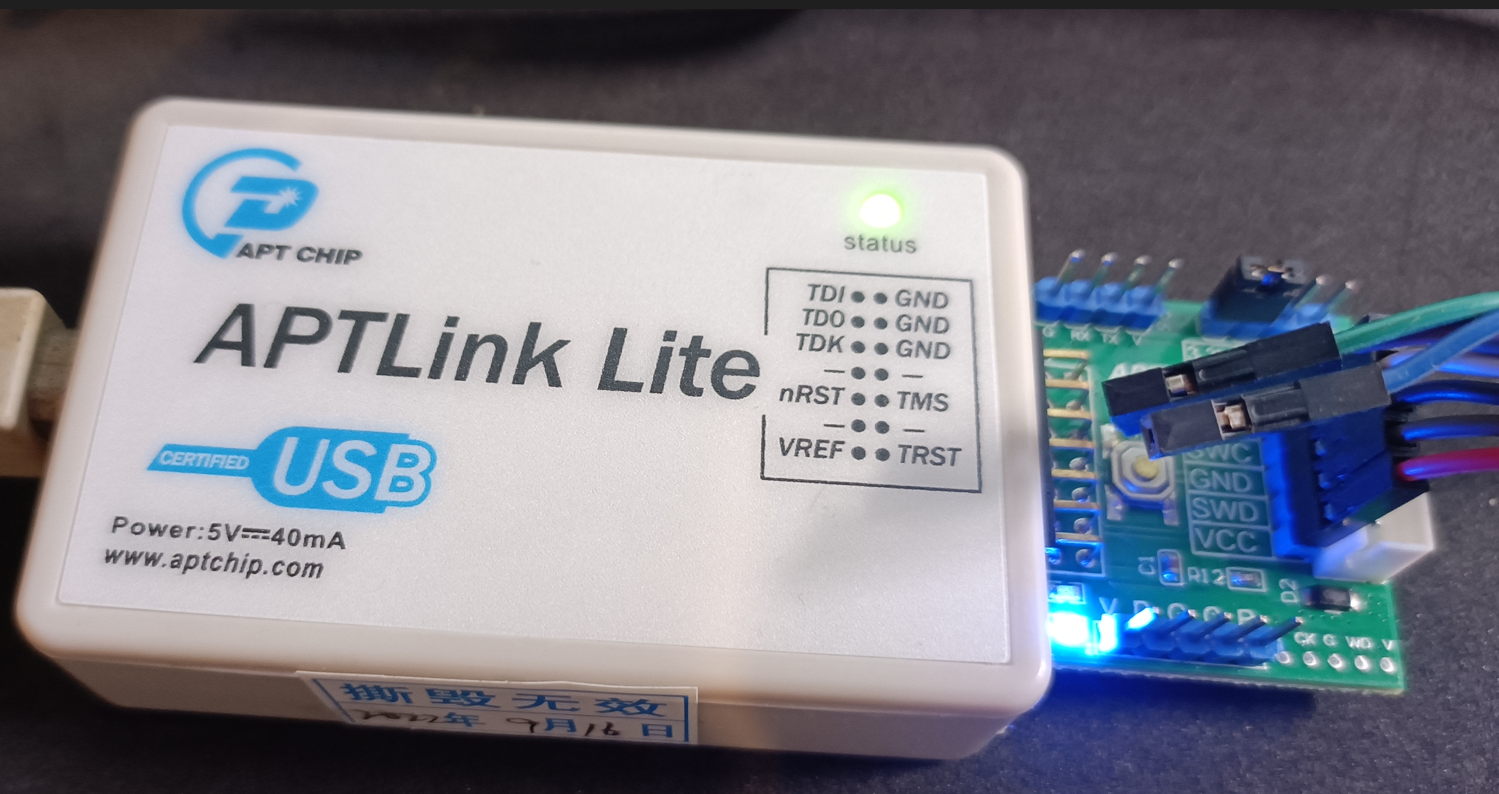

    3.1、烧写和仿真代码，需要厂家的专用仿真器

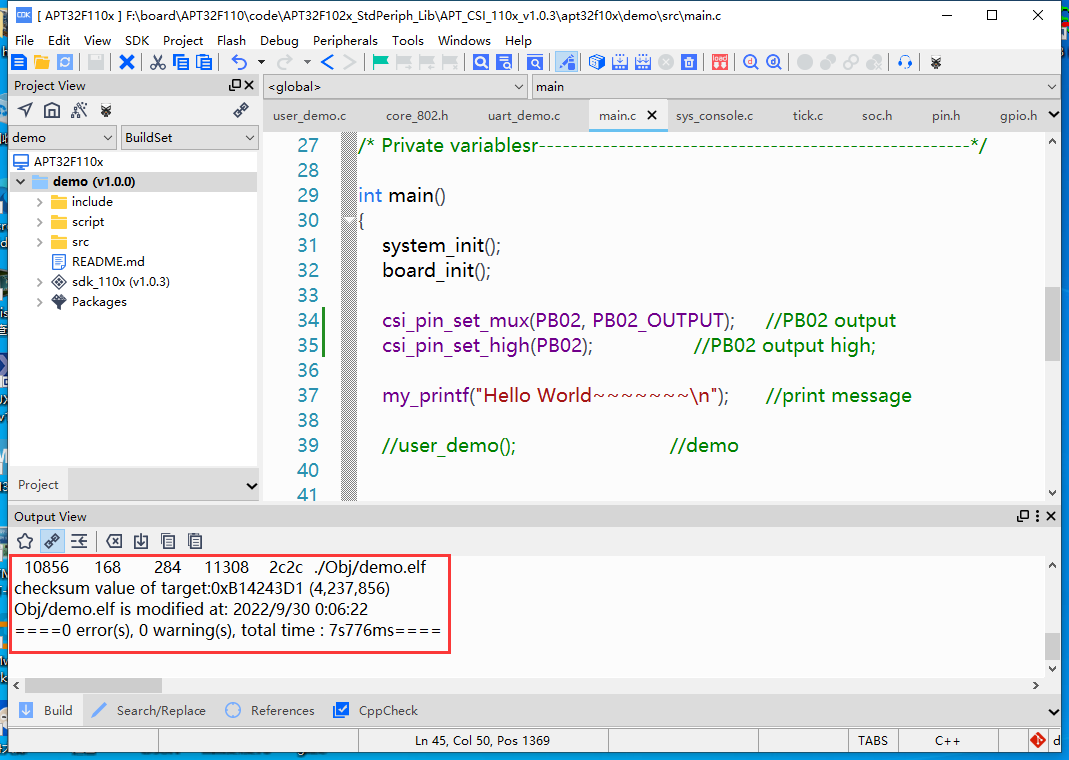

   3.2、编译

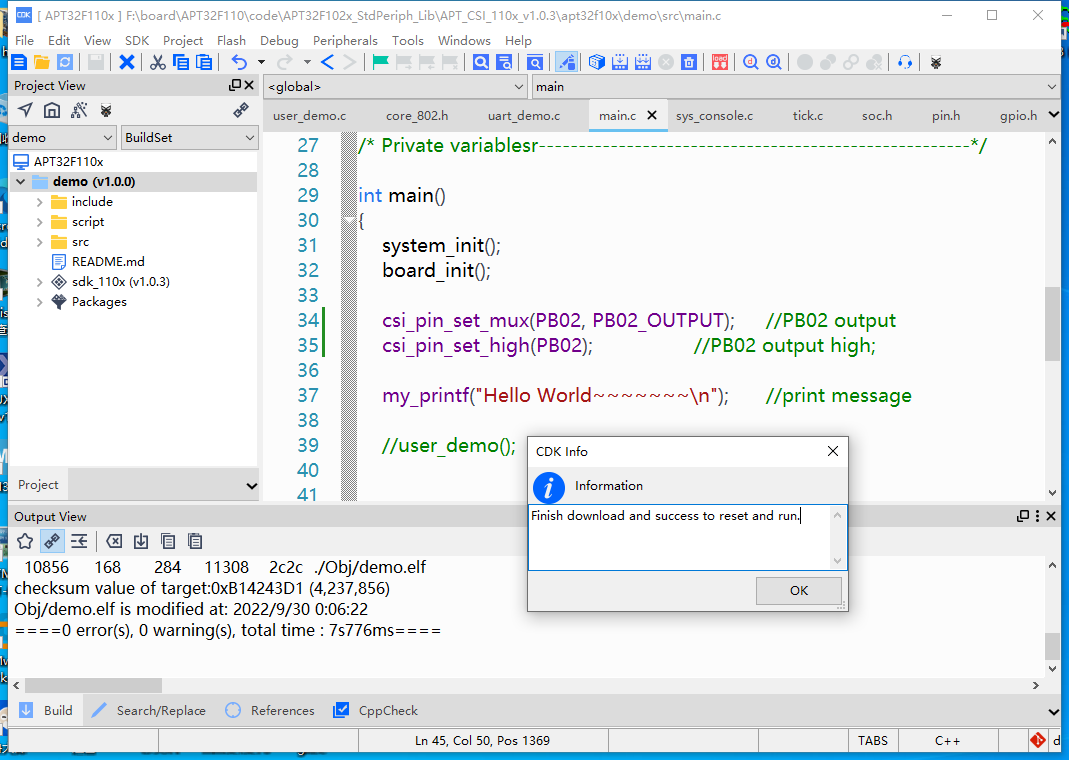

    3.3、下载程序


    四、程序运行

    4.1、上电串口打印输出


     4.2、LED点亮
