做毕业设计时，遇到需要使用Labview作上位机与单片机进行串口通信的情况，在这里与大家分享开发的过程。

一、简介

这里使用基于Labview设计的程序作为上位机，基于Keil设计单片机程序作下位机，两者实现串口通信。需要用到的硬件为：stm32f103c8t6单片机、USB转TTL烧录线。用到的软件为：Labview2016、Keil5。

二、单片机程序

单片机程序用的就是正点原子中串口通信的程序，不需要修改，主函数部分如下：

int main(void)
{
	u8 len,t;
	delay_init();	    	 //延时函数初始化
	NVIC_Configuration();//中断分组
	uart_init(9600);//串口初始化
	while(1)
	{
 		if(USART_RX_STA&0x8000)
		{
			len=USART_RX_STA&0x3fff;//得到此次接收到的数据长度
			printf("\r\n您发送的消息为:\r\n");
			for(t=0;t<len;t++)
			{
				USART1->DR=USART_RX_BUF[t];
				while((USART1->SR&0X40)==0);//等待发送结束
			}
			printf("\r\n\r\n");//插入换行
			USART_RX_STA=0;//标志位清零
		}
	}
}

三、上位机Labview程序

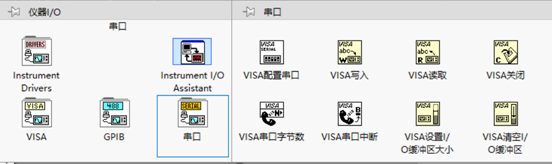

用Labview来进行上位机设计，需要用到下图中的串口函数。

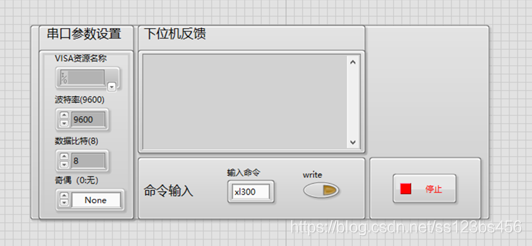

根据上面的函数进行搭建就可以得到下面的串口通信上位机程序。下图为上位机的前面板。

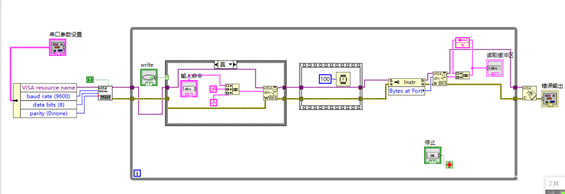

下图为上位机的程序图。

在弄串口通信的上位机程序时，主要遇到了两个问题：

1、上位机发送部分忘加回车换行

上位机制作时需要与单片机中的程序相对应才行，单片机中的串口程序把“回车+换行”认为是一段字符的结束，所以在上位机发送字符时，需要在末尾加上“回车”、“换行”。

如果没有这个，单片机虽然会产生串口中断，但因为没有回车换行，单片机会认为这段字符没有接收完，它就会一直等在那。产生可见的错误就是，上位机给单片机发送字符串，单片机端没有响应。

2、读取串口函数读一次之后就卡顿

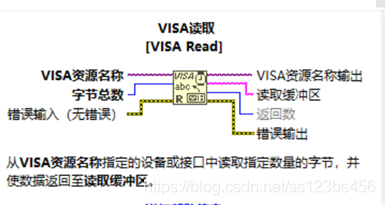

在Labview的串口函数部分，有一个读取缓存区的函数，这个函数是用来读取单片机向上位机发送的字符用的。

在使用时需要设置字节总数这个参数，这个参数是用来设置缓存区的大小的。假设字节总数为100，那么函数就会当接收到的字节满100之后才会去读，这样就会产生上位机显示单片机发来字符串不及时的情况。

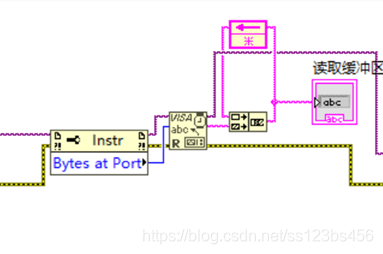

为了解决这个情况，这里使用了属性节点的方法。使用属性节点的功能就是，缓冲区每传来一个字符，程序就去读，这样就不存在等待的情况。

写的不妥之处请大家见谅，欢迎大家留言批评指正!

资源下载
https://download.csdn.net/download/ss123bs456/86246543
————————————————
