爱普特 APT32F110 ev board 试用测评连载01

作者：刘煜

---

目录

1. 收集开发板资料（原理图、数据手册、用户手册、软件demo、IDE）

2. 分析资料

3. 搭建开发环境

4. 纯硬件测试

---

1. 收集开发板资料（原理图、数据手册、用户手册、软件demo、IDE）

1. 原理图：下载链接
   http://www.eetrend.com/content/2022/100562511.html

   1. 官方提供

2. 板载外设数据手册：立创商城下载

   1. 蜂鸣器MLT-7525

   2. 数字温度传感器tmp275

   3. LCD HF-T10013A

3. 数据手册：
   下载链接http://www.aptchip.com/list_92

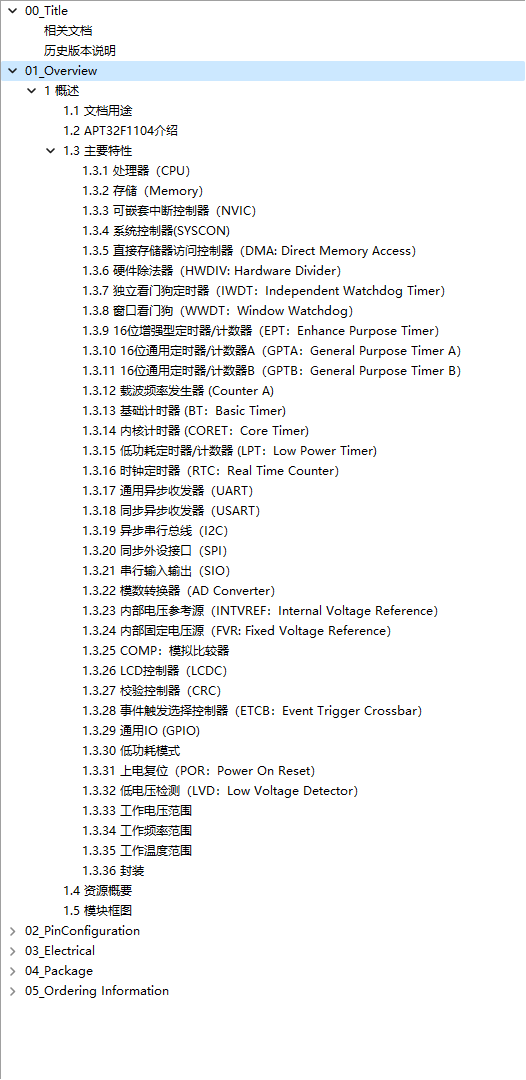

   1. 《APT32F1101数据手册》

   2. 《APT32F1102数据手册》

   3. 《APT32F1103数据手册》

   4. 《APT32F1104数据手册》

4. 用户手册：
   下载链接http://www.aptchip.com/list_46

   1. 《CK802用户手册》：内核手册下载链接

5. 软件demo：

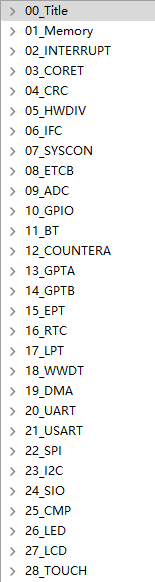

   下载链接http://www.aptchip.com/list_45

   1. APT_CSI_110x_v1.0.3.rar

6. IDE：CDK
   下载链接http://www.aptchip.com/bianyi

   1. cdk-windows-V2.8.3-20210324-1741

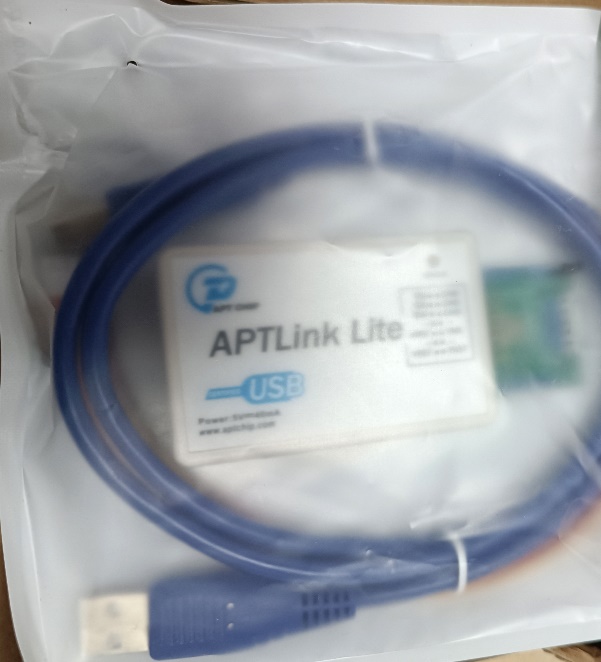

7. 程序下载器：aptlink lite

   1. SWD协议

8. 以上资料集中下载链接：
   http://www.eetrend.com/content/2022/100562511.html

---

2. 分析资料

1. 原理图

   1. 展示开发板组成部分

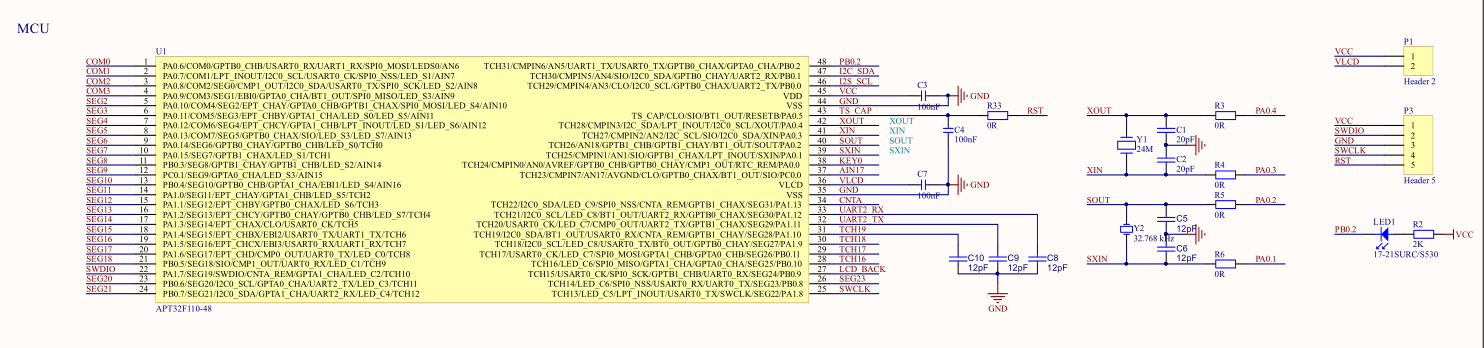

      1. MCU最小系统：APT32F1104C8T6

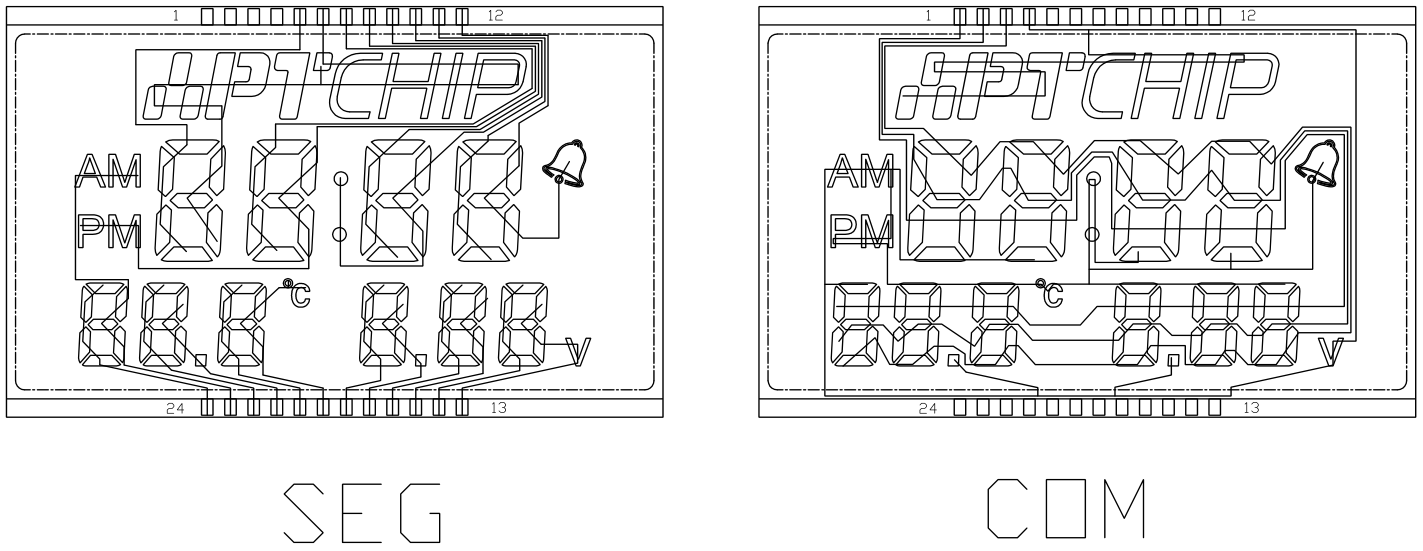

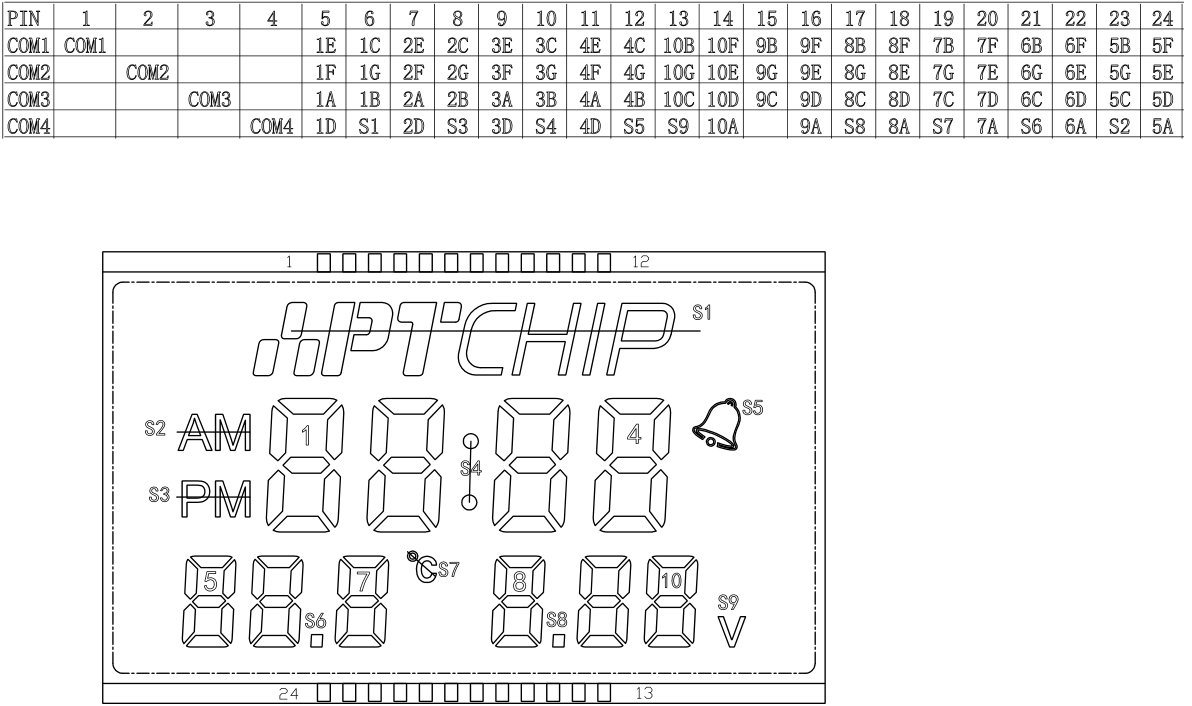

      2. LCD



      3. 温度传感器

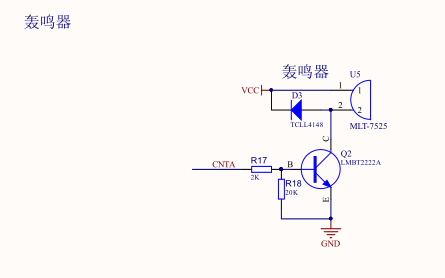

      4. 蜂鸣器

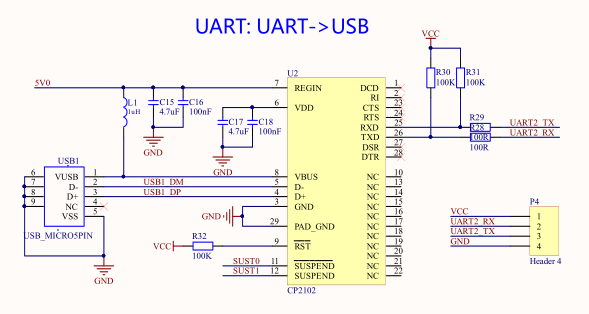

      5. USB转UART：板载模块缺少CP2102芯片，故外接模块用于测试



2. 板载外设数据手册

   1. LCD 1/3bias 1/4duty

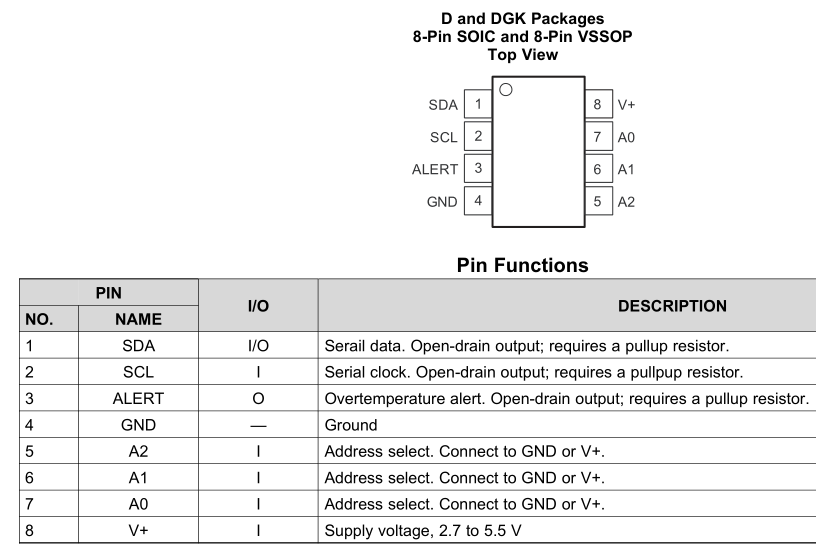

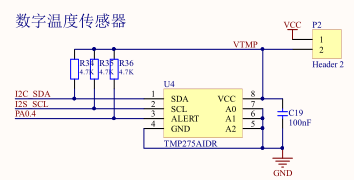

   2. 温度传感器 I2C通讯

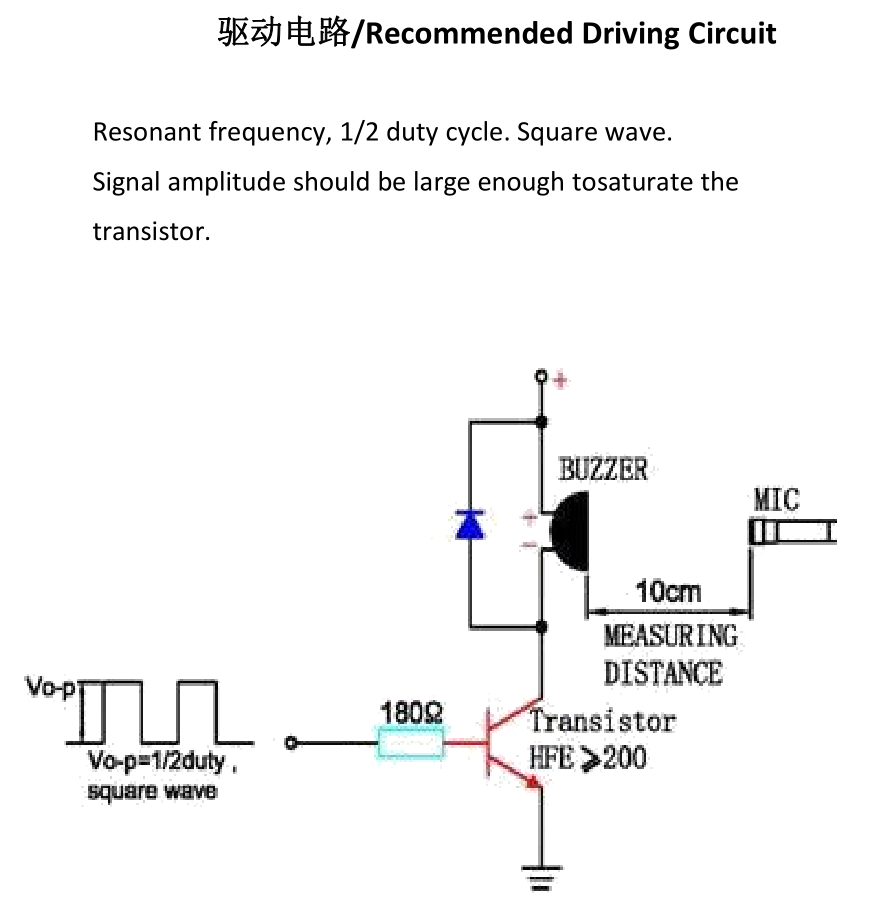

   3. 蜂鸣器 50%占空比的方波



3. 数据手册

   1. 介绍MCU的相关电气特性



4. 用户手册

   1. 介绍MCU相关外设的编程方法



5. 软件demo

   1. 结合APT32F110 ev board 板载外设展示



6. IDE

   1. 基于阿里平头哥剑池CDK



7. 程序下载器

   1. aptlink lite



---

3. 搭建开发环境

1. 安装CDK

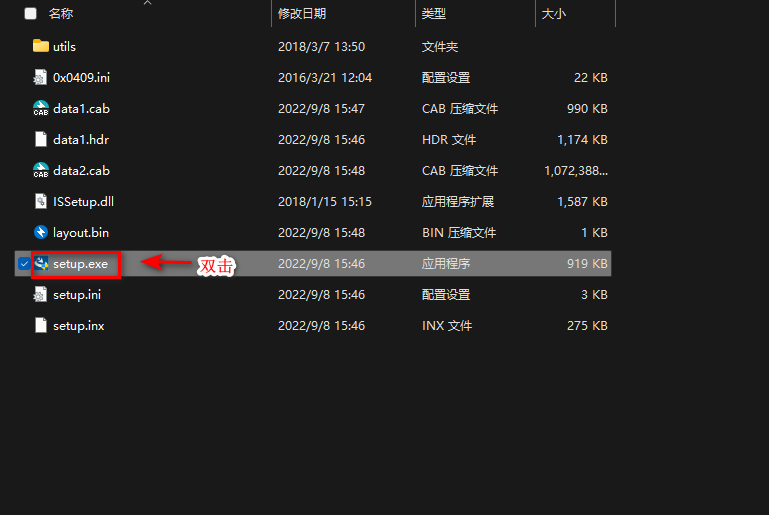

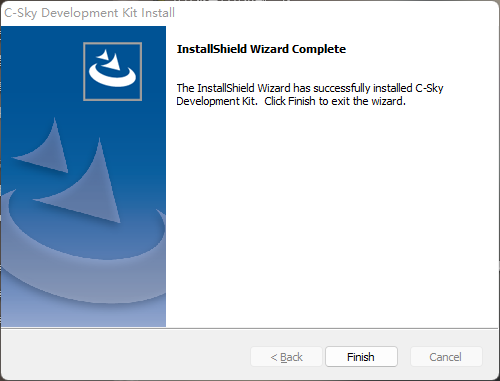

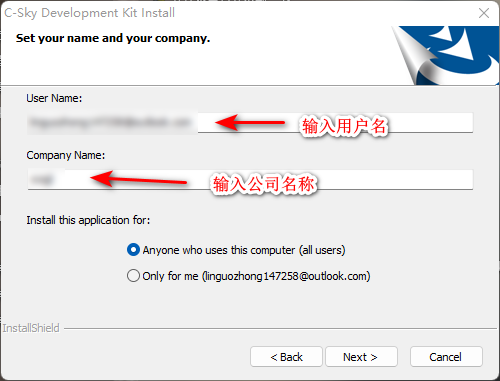

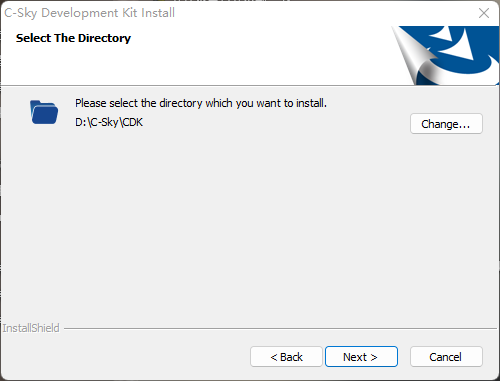

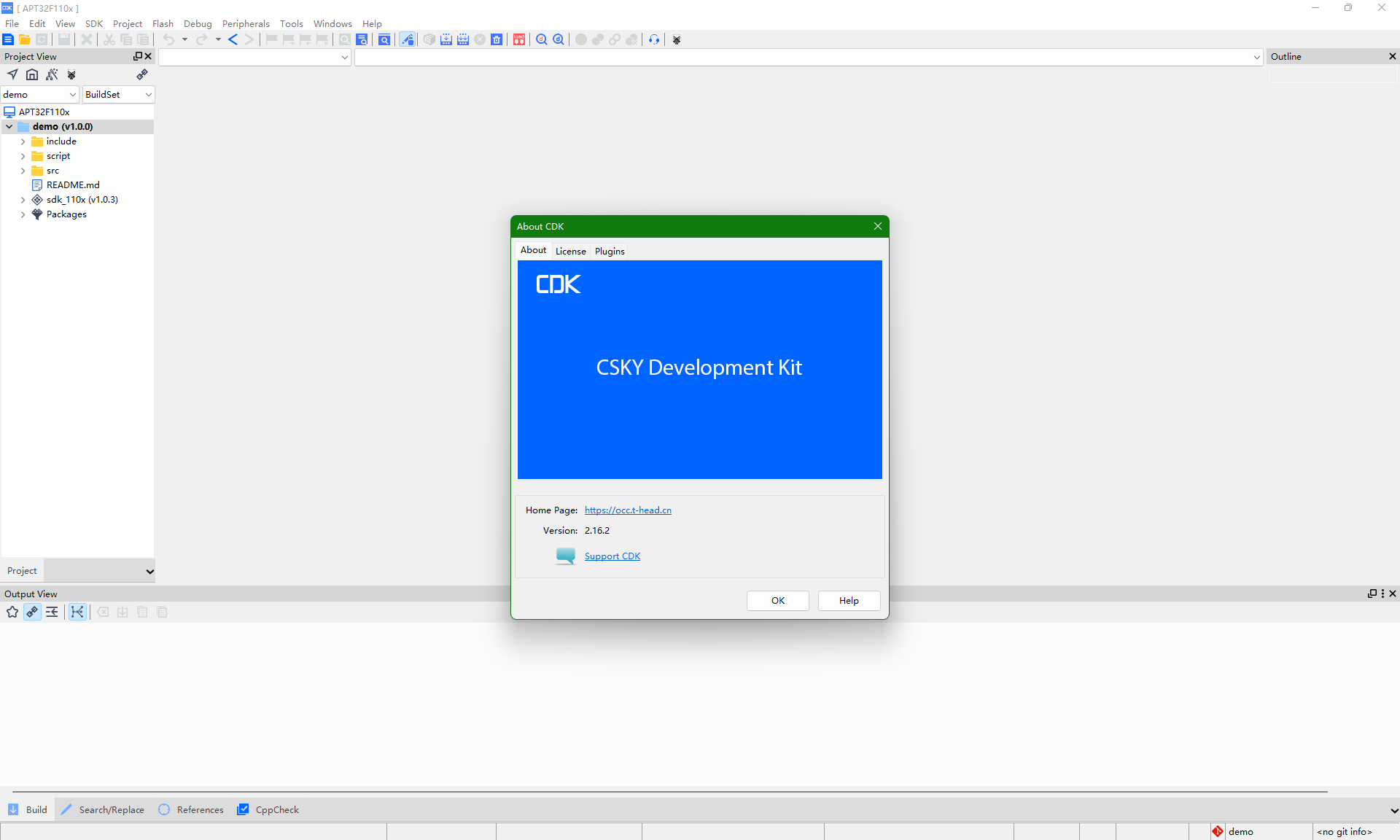

   安装步骤如下图3-1~图3-5K

   图3-1

   图3-2	图3-3
   图3-4	图3-5

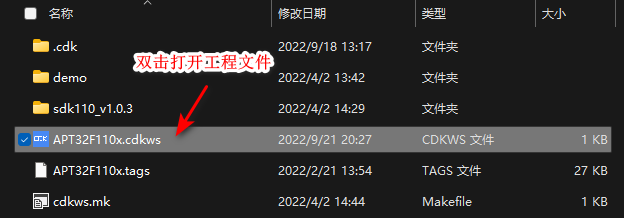

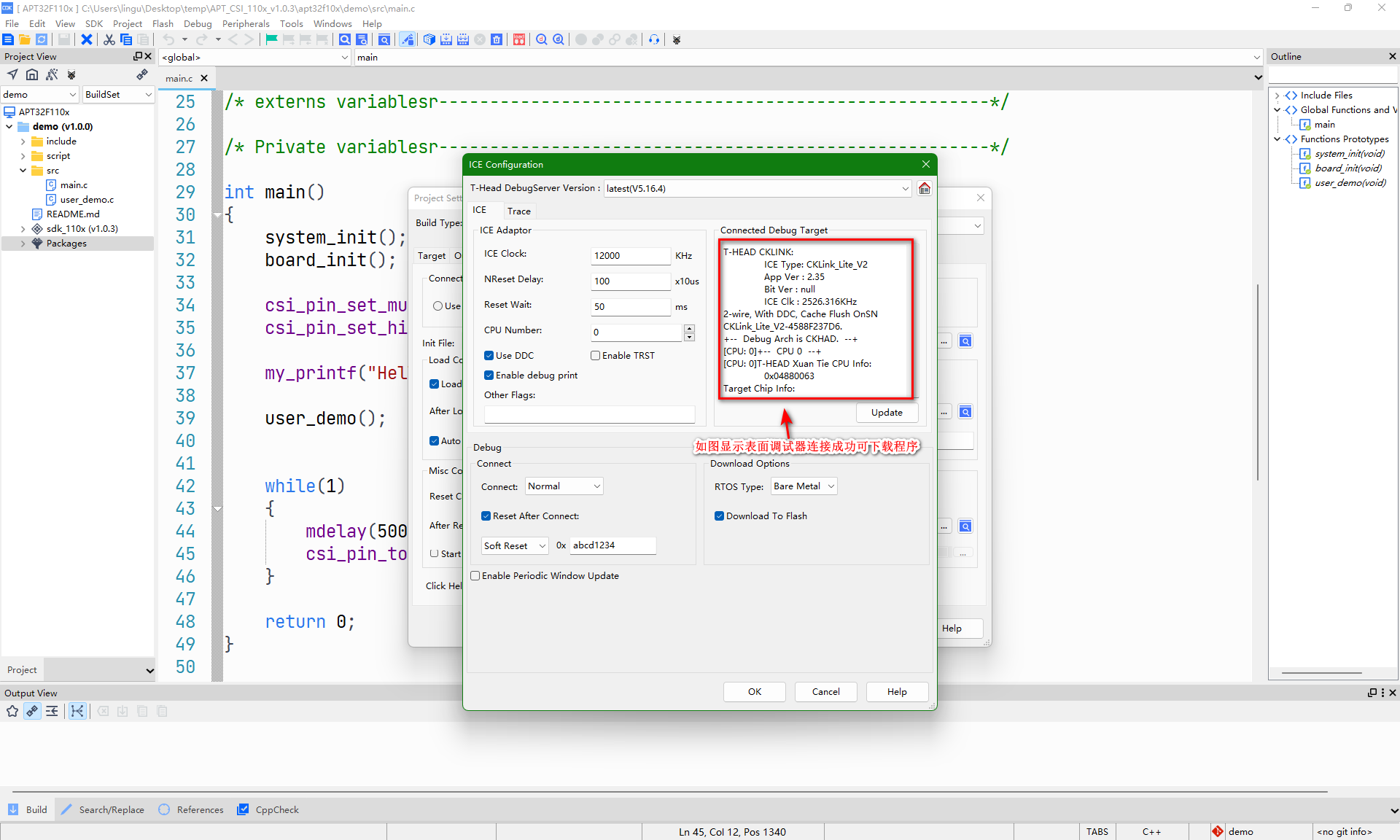

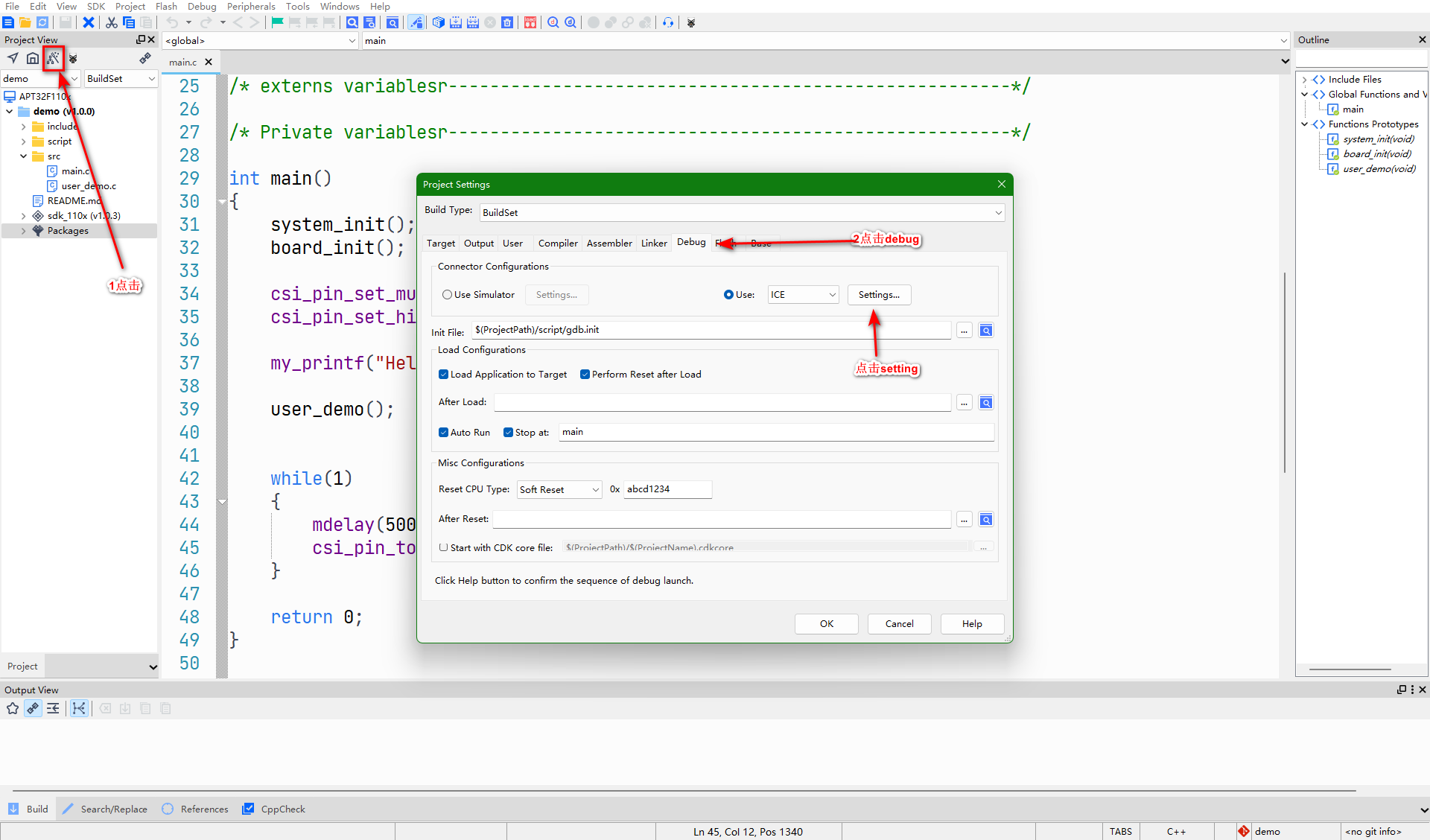

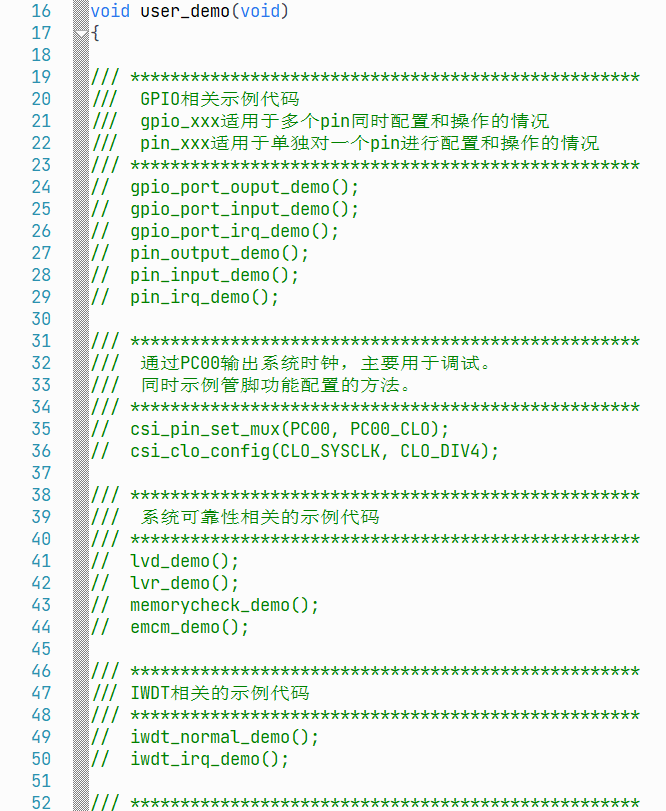

2. 导入demo

   导入步骤如下图。

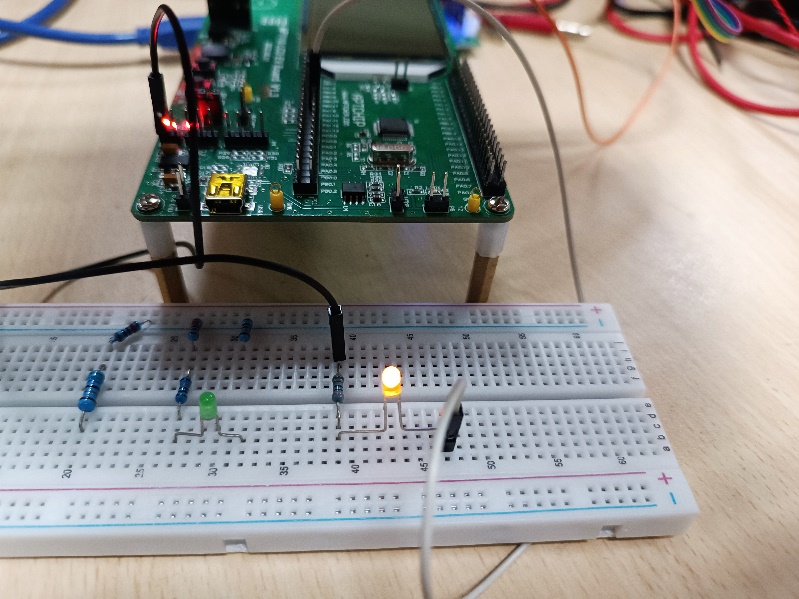

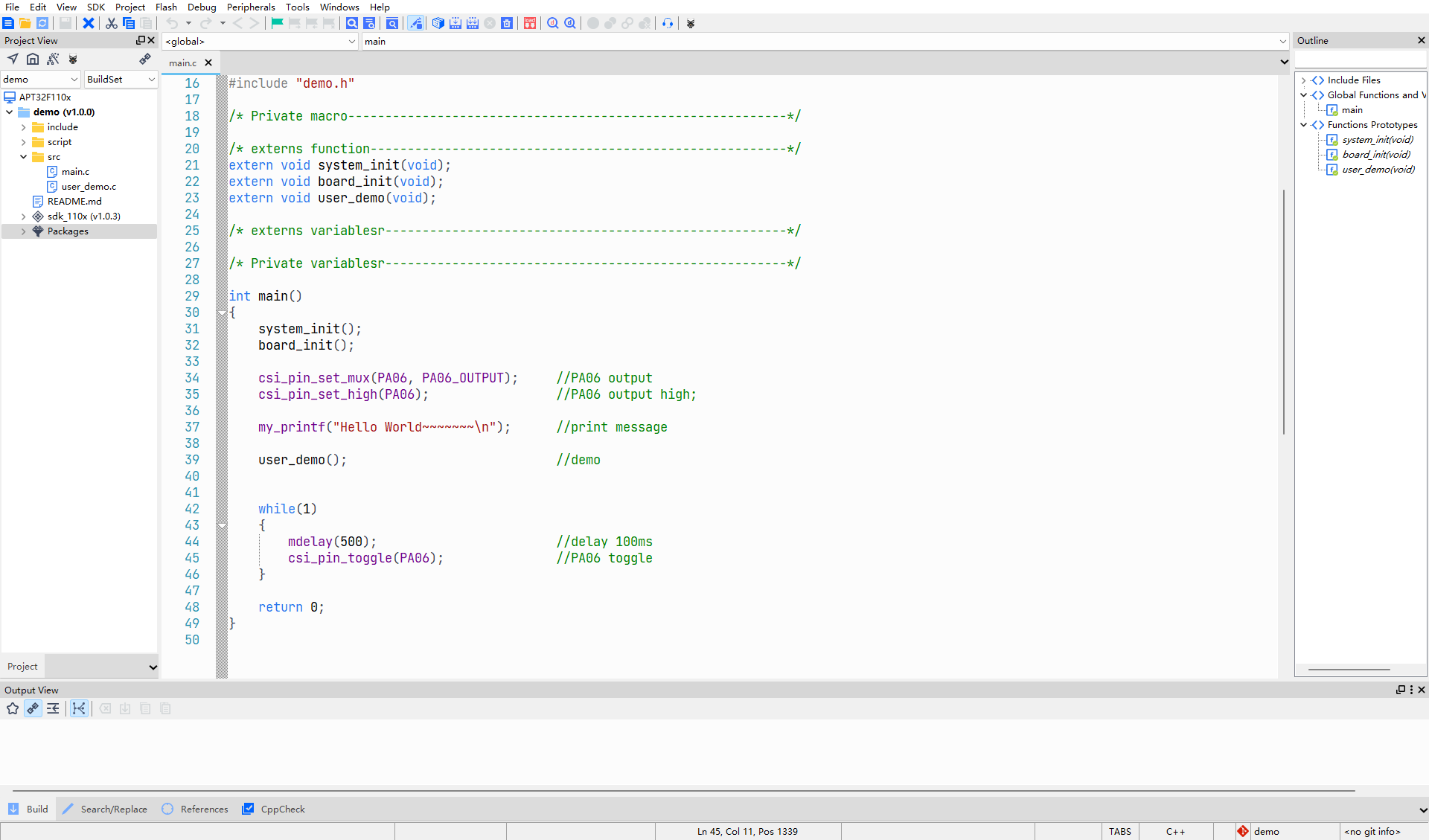

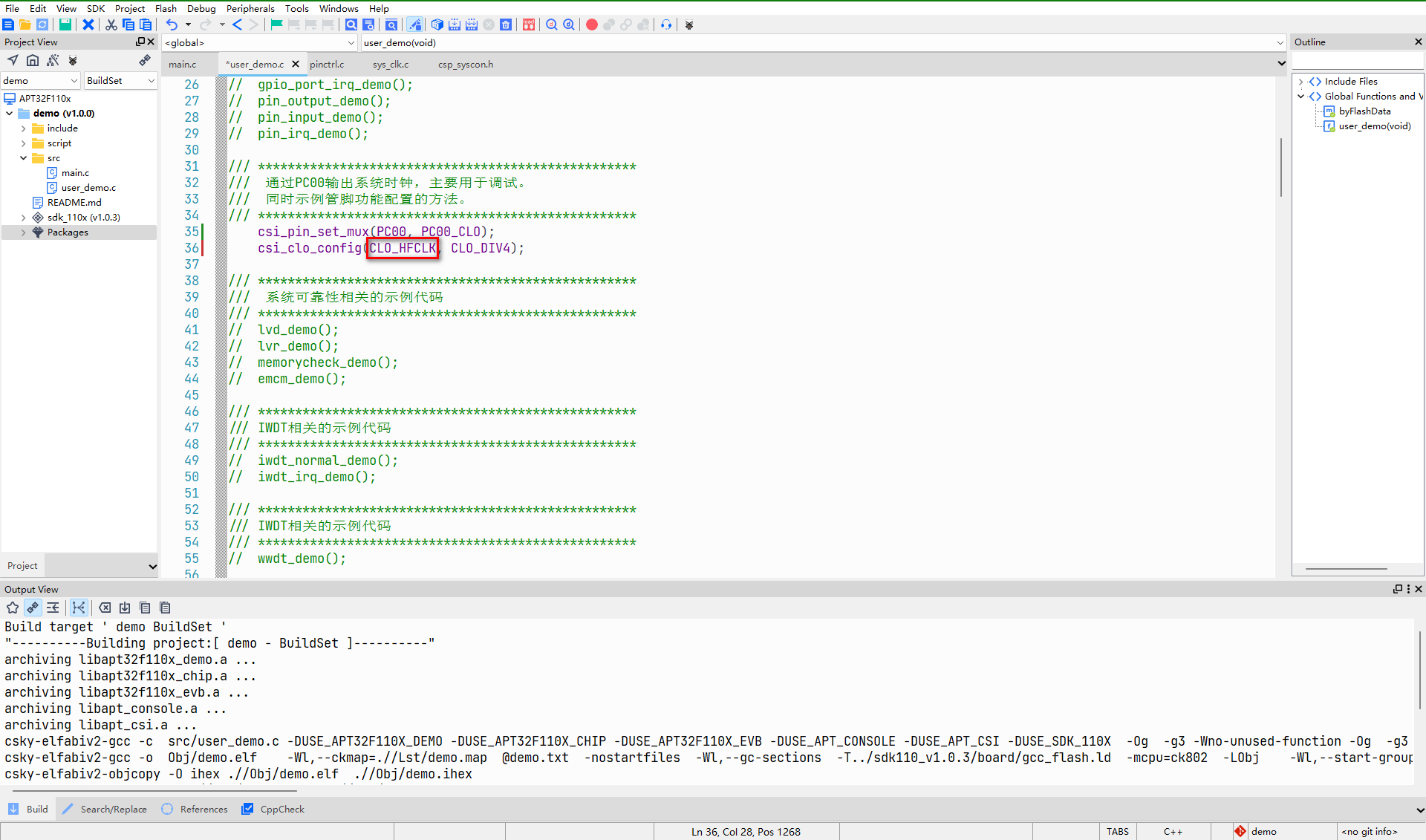

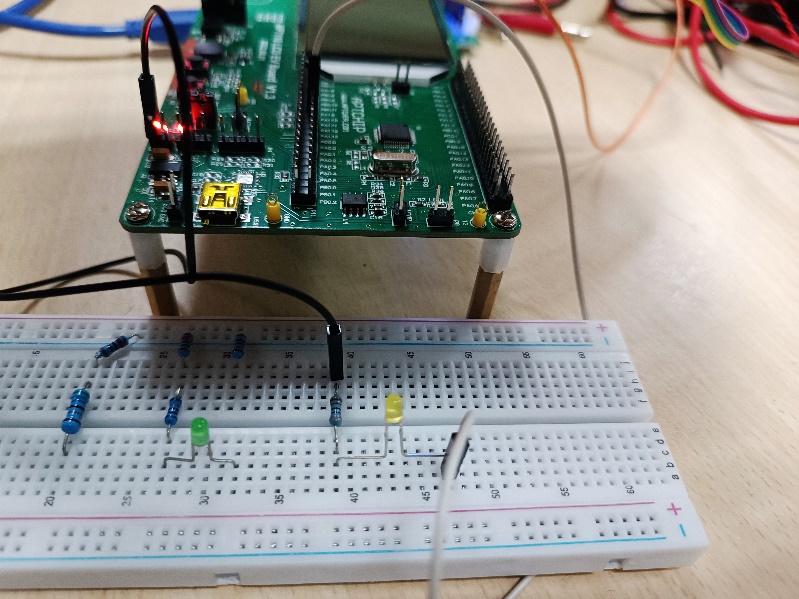

3. 测试demo：点灯





---

4. 纯硬件测试

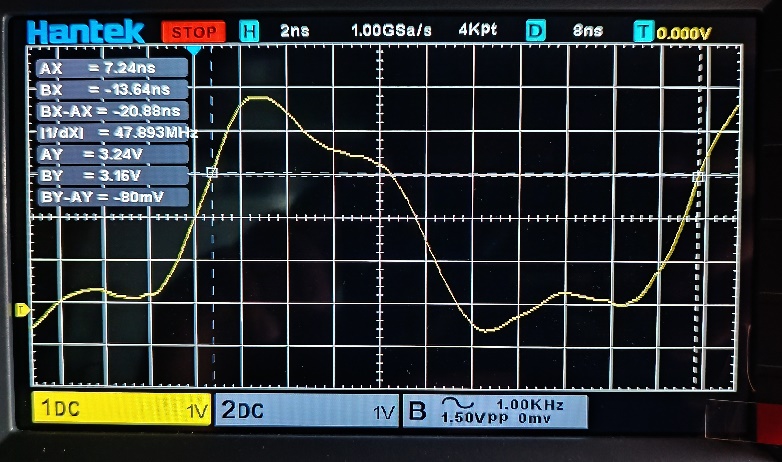

1. 示波器查看输出频率

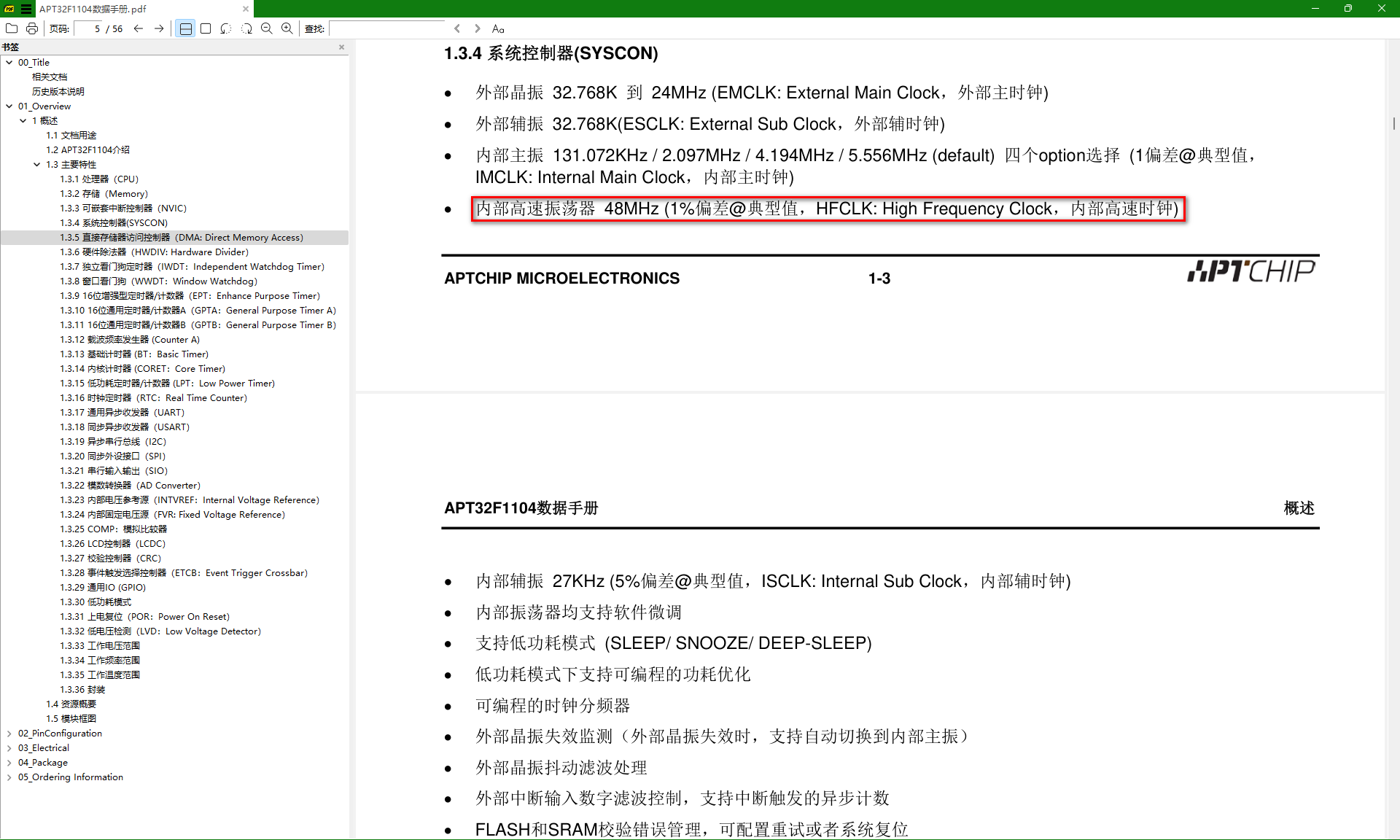

   数据手册最高工作频率：48MHz

   实测为47.893MHz

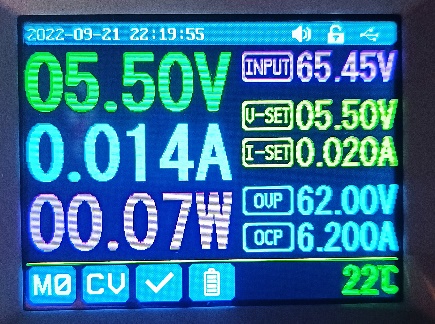

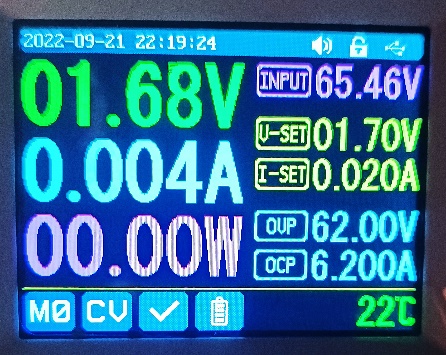

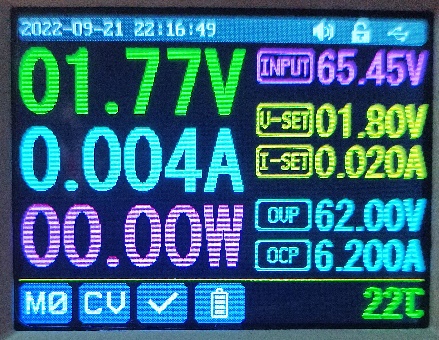

2. 示波器查看输出频率

   数据手册工作电压：宽电压1.8V~5.5V

   实测为1.8V-5.5V
