DPM32三大系列MCU解读，满足多层次市场需求

cathy的头像
cathy 发布于：周二, 02/20/2024 - 16:39 ，关键词：

近日，德普微电子面向不同层次市场需求正式推出了三大系列MCU。

DPM32M08X 旗舰系列：极致的可靠性和强大的算力，丰富的存储资源和通讯接口以及多样化的封装，适用于高性能电机驱动应用场景。

DPM32M05X 主流系列：功能全面，兼具价格优势，满足主流市场需求。

DPM32M03X 超值系列：集成必要外设，保证产品质量稳定、可靠，提供极致性价比产品

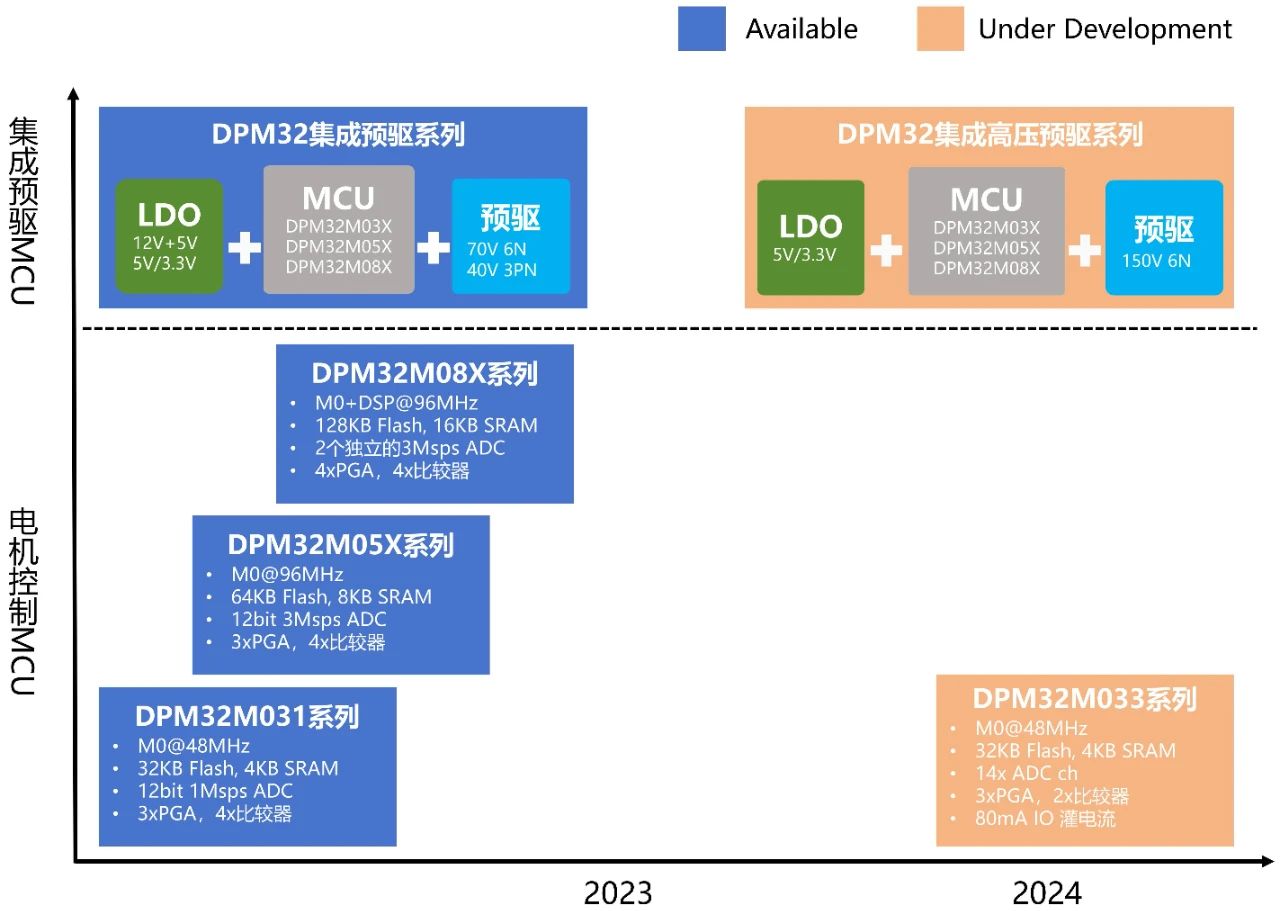

RoadMap

DPM32M08X 旗舰系列


搭载M0与自研DSP双核，具备强大的运算能力，FOC+SVPWM运算仅需1us；10KV HBM ESD接触放电，可靠性新标杆；丰富的外设接口，增强了连接性和应用灵活性，适用于对电机转速要求高、资源需求大的应用场景。

产品特性

  • 电压范围：2.8~5.5V

  • 内核：M0+电机DSP，96MHz

  • 128KB Flash，16KB SRAM

  • 2个独立的3Msps 12Bit ADC，所有通道采样结果独立存放，可直接输出Q15格式

  • 1个12Bit DAC

  • 4个差分输入可编程运放，内置反馈电阻

  • 4个模拟比较器，支持BEMF功能

  • 4对共8通道增强型PWM输出，支持互补、死区、硬件过流比较刹车

  • 支持HALL、编码器输入

  • 3个UART，2个SPI，1个I2C接口，部分型号支持CAN 2.0

  • 最多支持62个GPIO，芯片仅需一对电源、地引脚

  • 全系可选支持70V耐压6N栅极驱动模块及5V LDO

  • LQFP64/LQFP48/LQFP32/QFN48等封装

DPM32M05X 主流系列


单核96MHz，充足的嵌入式存储资源，丰富的模拟数字外设，集成3Msps高速ADC，4对8通道增强型PWM输出，可灵活适配各种电机算法，在电动自行车控制器领域中极具优势。

产品特性

  • 电压范围：2.8~5.5V

  • 内核：M0，96MHz

  • 三角函数、乘法、除法、平方相加开根号运算加速

  • 64KB Flash，8KB SRAM

  • 1个3Msps 12Bit ADC, 所有通道采样结果独立存放，可直接输出Q15格式

  • 1个12Bit DAC

  • 3个差分输入可编程运放，内置反馈电阻

  • 4个模拟比较器，支持BEMF功能

  • 4对共8通道增强型PWM输出，支持互补、死区、硬件过流比较刹车

  • 支持HALL、编码器输入

  • 3个UART，2个SPI，1个I2C接口

  • 最多支持46个GPIO，芯片仅需一对电源、地引脚

  • 全系可选支持70V耐压6N、40V耐压3P3N栅极驱动模块及5V

  • LDOLQFP48/LQFP32/QFN48等封装

DPM32M03X 超值系列


内置3路运放和4路比较器等丰富模拟资源，功能强大，BOM成本低，适用于紧凑型电机市场以及消费类成本敏感型应用，可满足电动工具、园林工具、角磨机、吹风机、筋膜枪、水泵、风扇等应用场景需求。

产品特性

  • 电压范围：2.8~5.5V

  • 内核：M0，48MHz

  • 三角函数、乘法、除法、平方相加开根号运算加速

  • 32KB Flash，4KB SRAM

  • 1个1Msps 12Bit ADC，所有通道采样结果独立存放，可直接输出Q15格式

  • 3个差分输入可编程运放，内置反馈电阻

  • 4个模拟比较器，支持BEMF功能

  • 4对共8通道增强型PWM输出，支持互补、死区、硬件过流比较刹车

  • 支持HALL、编码器输入

  • 2个UART，1个SPI，1个I2C接口

  • 最多支持28个GPIO，芯片仅需一对电源、地引脚

  • 全系可选支持70V耐压6N、40V耐压3P3N栅极驱动模块及5V/12V LDO

  • LQFP48/LQFP32/QFN48/QFN32/TSSOP28/SSOP24/SOP16等封装

来源：德普微电子
