基于爱普特APT32F1023B的高安全性车载逆变器全国产MCU方案

cathy的头像
cathy 发布于：周五, 01/26/2024 - 15:16 ，关键词：

车载逆变器又称电源转换器，是将汽车的12V直流电转换为220V交流电，以便在车内可以为手机、笔记本电脑、游戏机、电动工具等多种电器提供快捷供电。随着汽车电子化程度的不断提高，车载逆变器的市场需求也在稳步增长。

爱普特车载逆变器方案前级由APT32F1023B控制推挽升压,后级基于APT32F1023B全桥逆变。输入电源11-15V、28.5A，可逆变输出为110V-120V 、60HZ、2.6A、300W。还自带2个5V、4.8A USB接口，为电子设备提供了极大的便利。该方案不仅具有高度的稳定性，还有极高的安全性能，能有效地避免电子设备被烧坏。

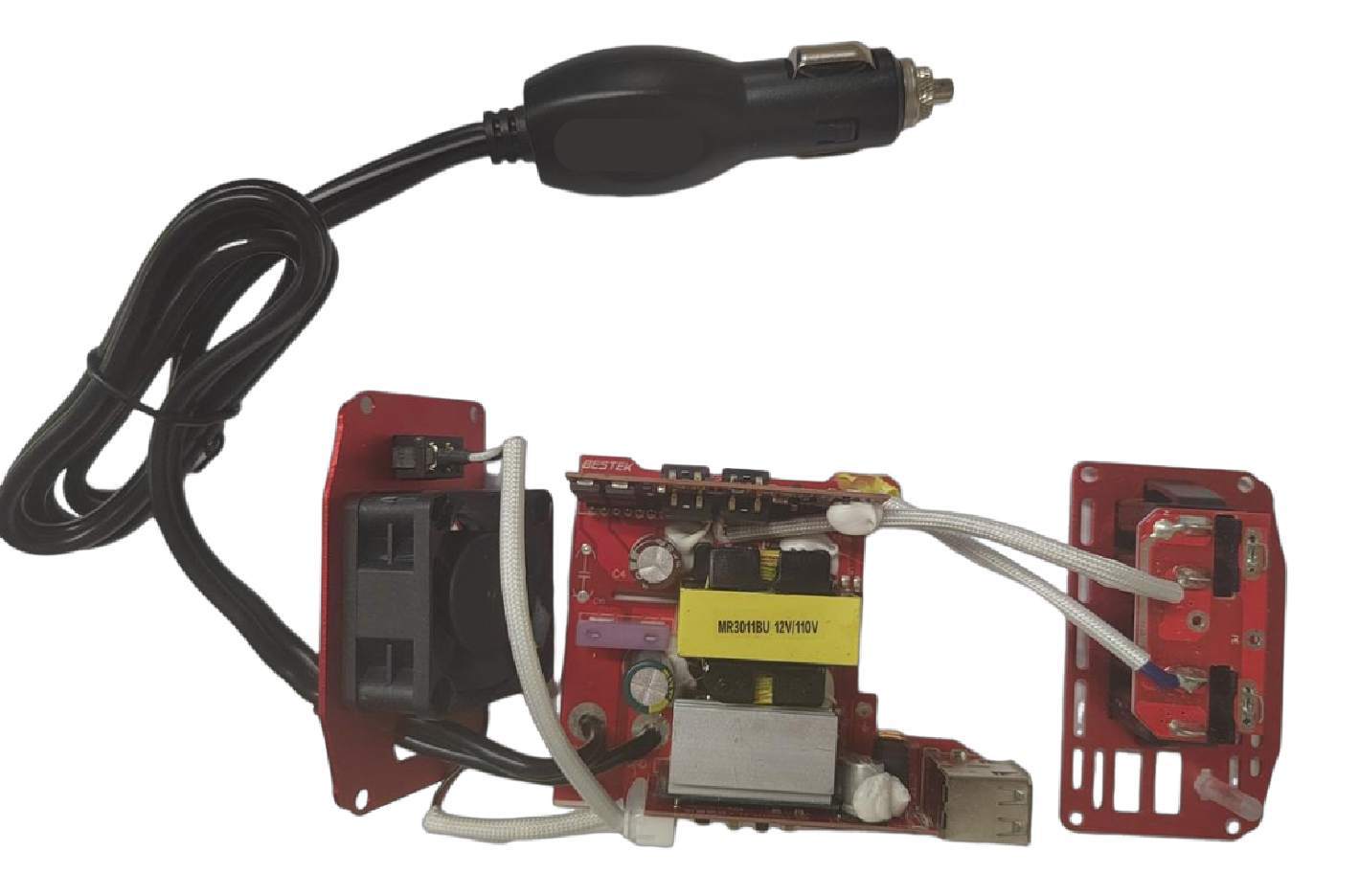

方案成品板

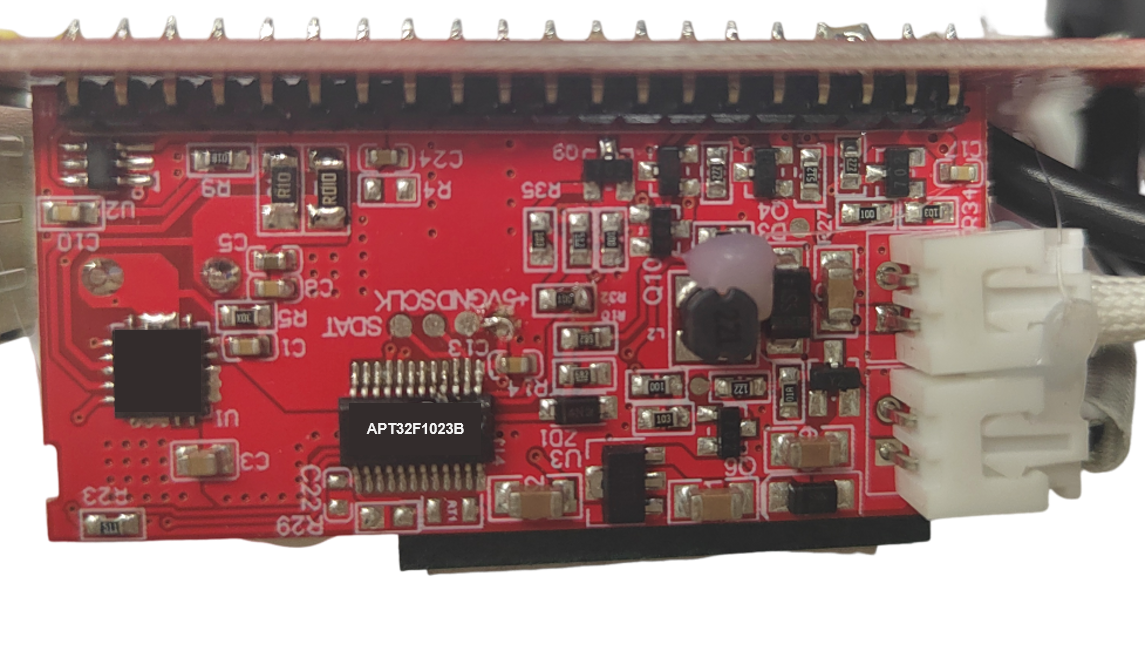

前级模块

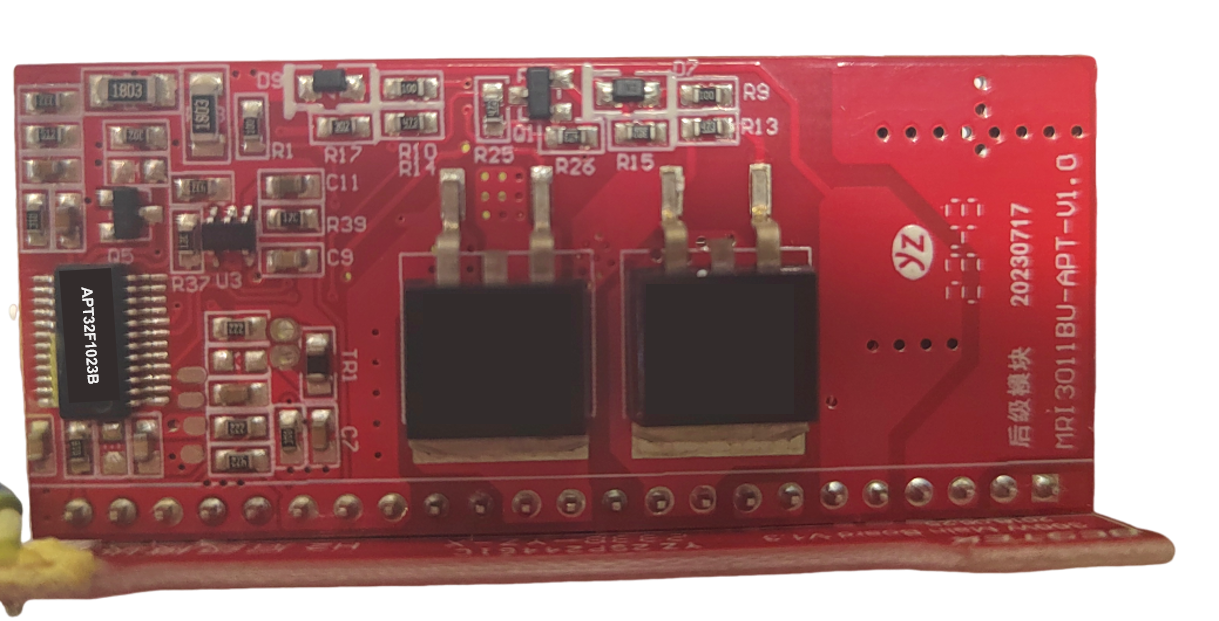

后级模块

方案特性：

  • 具备充足的存储器，可进行程序代码和相关数据的存储。

  • 具有丰富的PWM资源，如EPT、GPT等模块，可控制输出波形，确保输出的交流电稳定可靠。同时采用温控方式控制散热风扇，有效降低设备运行温度。

  • EPT具有硬件紧急模式，EPT具有硬件紧急模式，可选择LVD触发信号源 ，实现PWM输出的保护联动，从而有效防止MOS管损坏，提升设备的安全性，实现PWM输出的保护联动，从而有效防止MOS管损坏，提升设备的安全性。

  • 内置多路ADC通道，采用12位模数逐次逼近电路，最大转换速度1MSPS，可用于精准测量电流、电压、温度等关键参数等。

  • 配备了多种通信接口：如UART、SPI、I2C等，方便远程监控或与其他设备进行高效通信。

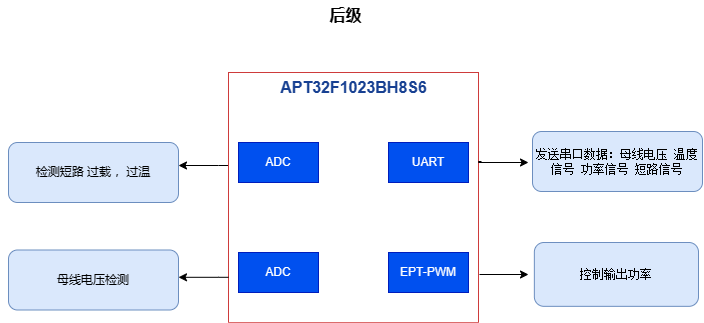

方案框图：



该款车载逆变器方案采用的主控MCU是爱普特APT32F1023B，这是爱普特基于自研IP库及RISC核研发的全国产高可靠32位MCU，搭载增强型PWM、12位高精度ADC，具备宽电压、高信噪比、优异的EFT、CS、ESD性能、触摸检测等功能。

更多APT32F1023B的芯片特性：

  • 片载64K程序闪存，独立2Kbytes数据闪存

  • 内含4Kbytes SRAM，可用于堆栈，数据存储，代码存储

  • 工作温度：40 to 105°C

  • 工作电压范围：1.8 to 5.5V

  • 最高工作频率：24MHz

  • 中断控制器：支持动态配置的可嵌套中断 (NVIC)

  • 增强的时钟和功耗控制器(SYSCON)

  • 独立看门狗定时器(IWDT)

  • 1x16位增强型定时器/计数器(EPT)，每个TIMER支持7路PWM输出功能，其中6路可配置为互补带死区

  • 1x16位通用定时器/计数器，支持2路PWM输出功能 (GPT)

  • 1x16位计数器(COUNTERA)，支持自动重载功能以及单次或者循环计数功能(载波发生器)

  • 2x16位基本计时TIMER （Basic Timer）

  • 1x16位低功耗TIMER（LPT）

  • 1x16位RTC

  • 1x8位WWDT

  • 串行通信接口：1x I2C，3x UART，1/0 x SPI，1 x SIO

  • 多达16路的12位ADC，支持内部/外部VREF输入

  • 支持96bit UID功能

  • 最多支持22个GPIO，所有GPIO均可配置为外部中断

  • 支持三种工作模式：RUN，SLEEP，和DEEP-SLEEP模式

  • 多达17路的触摸按键控制器

  • 4 个大电流驱动管脚(每个管脚支持灌入最大电流为120mA)

APT32F1023B以其优异的性能及卓越的品质保证，获得了广大客户的认可，正广泛应用于工业控制，触控家电，消费电子设备等领域，并成为以上应用市场国产替代和创新产品的更优选择。

如需了解更多产品或方案详情，请联系爱普特微电子。

来源：爱普特微电子
