随着生活节奏的加快，咖啡被许多人戏称为“续命神器”，而咖啡机可以快速、简单地制作出美味的咖啡，轻松打造专属的咖啡体验，成为高品质生活的重要组成部分。
爱普特作为一家全国产 全自主可控 高可靠的智能家电领域的领军企业，已经有多款全国产MCU芯片应用于咖啡机，并在多家知名品牌客户大量出货。这款基于APT32F1023的咖啡机触摸面板方案，具有高抗干扰及防静电能力，已通过EFT4000V、CS10V、接触ESD8KV、空气放电15KV测试。该方案在没有电源接地线，金属外壳的情况下，也能可靠运行。
方案特性：
内置12bit ADC高精度模拟信号检测，实现精确控温
多模式工作指示
断电可记忆工作模式
方案带有流量控制，出水量可设置
支持热咖啡、冷咖啡两种模式

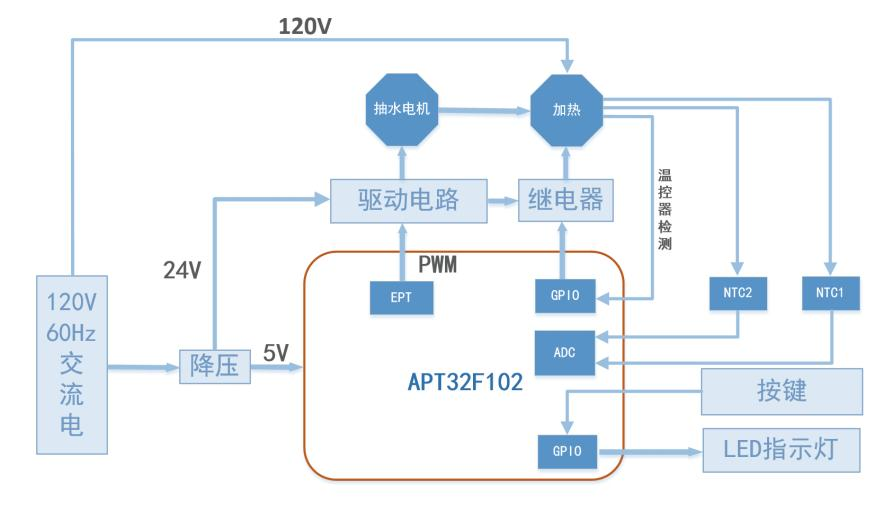

方案框图：

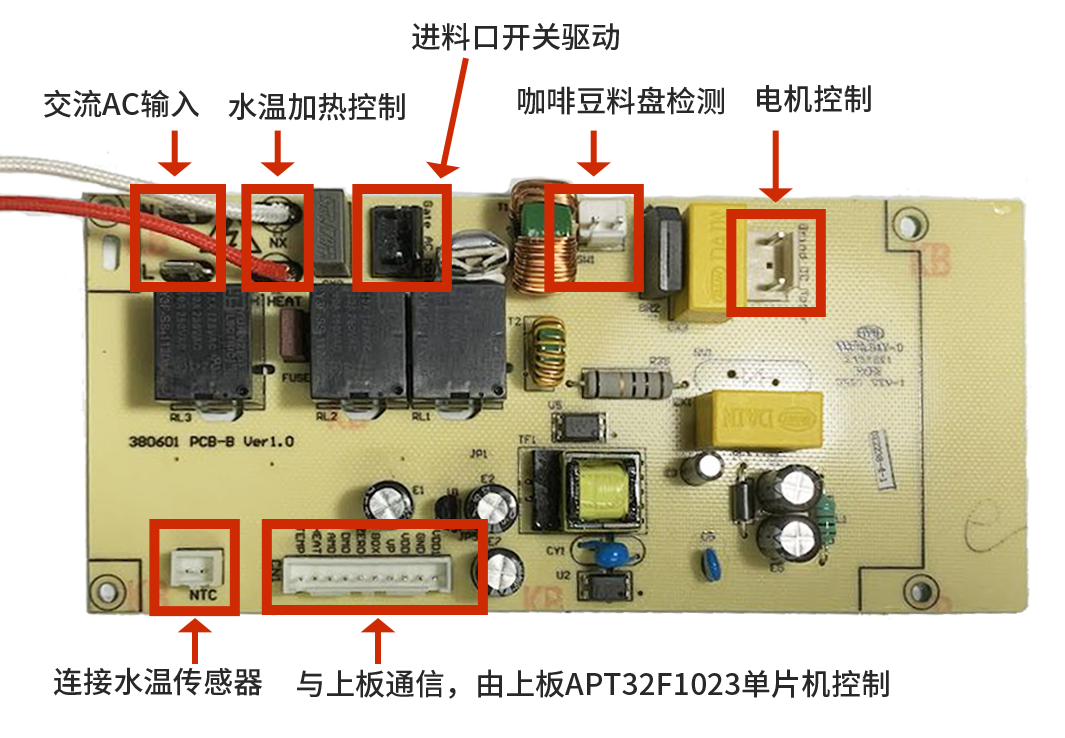

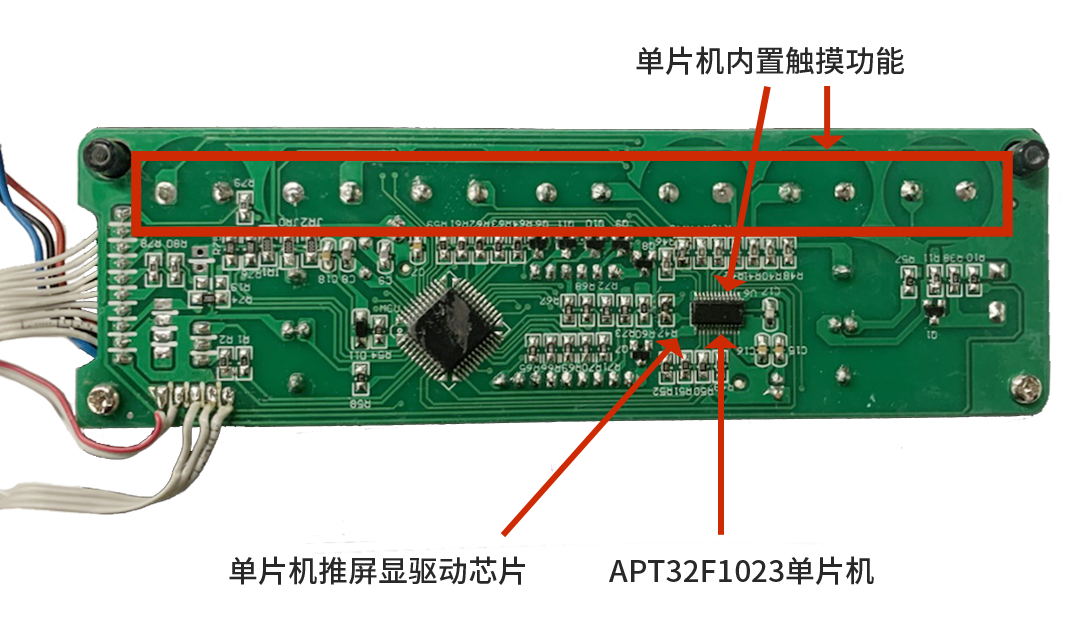

方案开发板示意图：
方案主控MCU采用APT32F1023，该款芯片是爱普特全国产RISC核32位MCU产品，支持过流硬件保护，搭载增强型PWM、12位高精度ADC，具备宽电压、高信噪比、优异的EFT、CS、ESD性能、触摸检测等功能。除了咖啡机，还可广泛应用于智能家电触控板，如电饭煲、洗衣机、电冰箱、电高压锅、破壁机、暖风机等，以及电机的驱动控制，如筋膜枪、吸尘器、电动工具等。
APT32F1023更多芯片特性：
独立硬件除法器
片载64K(32Kbytes可选)程序闪存，独立2Kbytes数据闪存
内含4Kbytes SRAM，可用于堆栈，数据存储，代码存储
工作温度：-40°C to 105°C
工作电压范围：1.8 to 5.5V
最高工作频率：48MHz
中断控制器：支持动态配置的可嵌套中断 (NVIC)
增强的时钟和功耗控制器(SYSCON)
独立看门狗定时器(IWDT)
1x16位增强型定时器/计数器(EPT)，TIMER支持7路PWM输出功能，其中6路可配置为互补带死区
1x 16位通用定时器/计数器，支持2路PWM输出功能 (GPT)
1x 16位计数器(COUNTERA)，支持自动重载功能以及单次或者循环计数功能(载波发生器)
2x 16位基本计时TIMER （Basic Timer）
1x 16位低功耗TIMER（LPT）
1x 16位RTC
1x 8位WWDT
串行通信接口：1x I2C，3x UART，1/0 x SPI，1 x SIO
多达16路的12位ADC，支持内部/外部VREF输入
支持96bit UID功能
最多支持22个GPIO，所有GPIO均可配置为外部中断
支持三种工作模式：RUN，SLEEP，和DEEP-SLEEP模式
多达17路的触摸按键
4个大电流驱动管脚(每个管脚支持灌入最大电流为120mA)
APT32F1023不仅性能优越，还具备超高可靠性。爱普特已建立完善的品控管理体系：从供应商管理，到来料质量管控、可靠性测试、出货质量管控、过程质量管控等，每个环节都会按照业内最为严苛的流程及标准进行检测和管控，以确保爱普特每一颗MCU的高质量和高可靠性。
咖啡机触摸面板方案已经量产，如需申请样品或获取更多技术资料，请联系爱普特微电子。
来源：爱普特微电子
