1、烧录工具介绍
Mesilicon 提供有多种 MCU 烧录方法，具体可以分为在线方式和离线方式；
A、在线方式：
各种调试工具均可在KEIL开发环境内对Me MCU进行烧录；
B、离线方式（本文重点介绍）：
ME32T100：主要针对ME MCU已经贴在PCB板上；

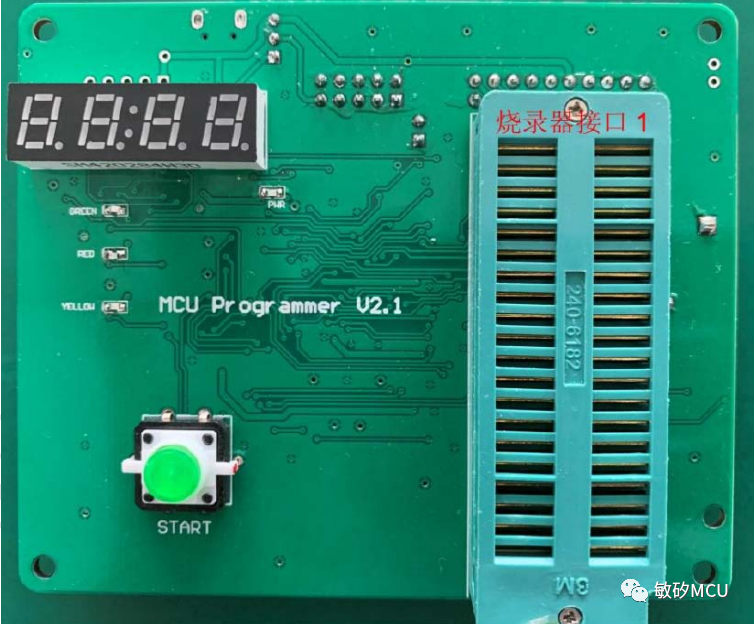

ME32S100：主要针对自动化机台或者手工裸片烧录场景；
ME32T100、ME32S100 是一种简便的离线烧录器，它通过用户目标板的 SWD 端口对 MCU 进行烧录。
C、第三方烧录工具
目前支持我司的第三方烧录工具有：阿莫、轩微、欣杨、迈斯威等；具体可以咨询是否兼容敏矽微芯片或者想接入新的第三方烧录工具，也可以与我司联系；
2、ME32T100操作介绍

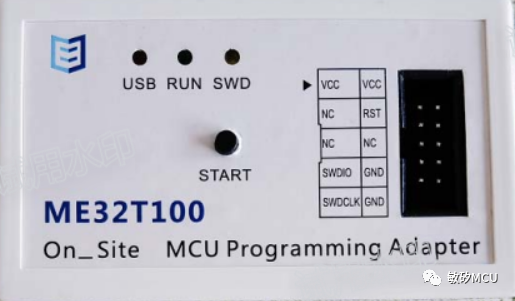

工具准备：ME32T100以及对应线材
版本不同接口接线可能会有区别；注意查看接口说明或者咨询原厂
A、软件准备

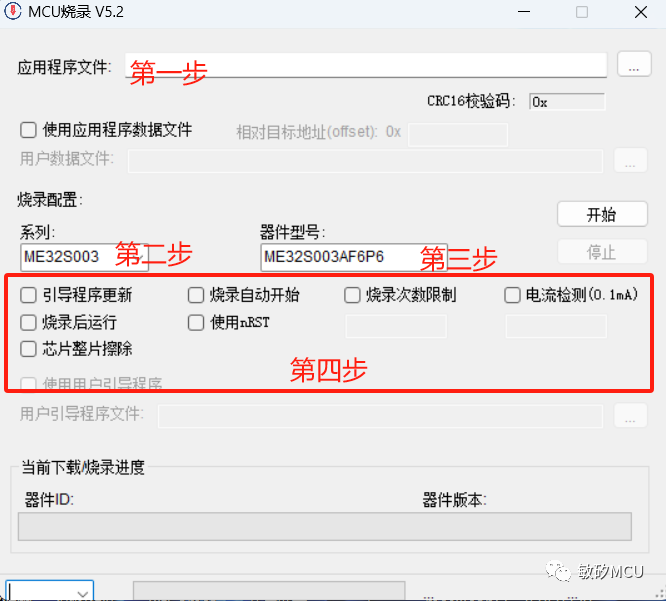

上位机准备：mesilicon MCU Programmer v5.2
第一步：选择需要烧录的程序文件（文件格式要求.bin）
第二步：选择芯片系列
第三步：选择芯片具体型号
第四步：勾选需要配置的参数
引导程序更新：芯片的bootload；不推荐勾选
烧录自动开始：芯片接线完成后，自动开始烧录（无需按STAR）
烧录次数限制：限制本次程序可支持烧录的最大次数；（无勾选表示无次数限制；勾选，需填入数字）
电流检测：预留（不勾选）
烧录后自动运行：根据需要（需要接NRST）
使用NRST：同上
芯片整片擦除：根据需要（勾选，时间加长，烧录前先对芯片整片擦除后再烧录；不勾选，只烧录程序区间）
B、硬件准备：PCB烧录

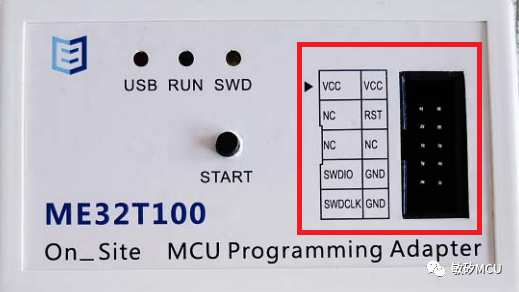

接线：左侧为输入5v输入电源，右侧10pin为烧录接口（接目标板芯片的SWD接口），具体接线参考白色盒子上的标识（不同版本，该接口有差异，也可咨询原厂）；

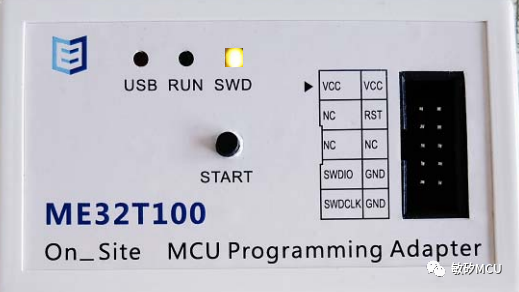

接线完成后，通电；ME32T100自动检测程序与芯片是否匹配，匹配成功黄色灯常亮（如果黄灯不亮，重复检测软件准备和硬件接线步骤），如下图；
黄灯亮表示可以按中间START按钮即进行烧录操作；下载过程中，绿灯闪烁，成功后绿灯常亮，这样可以断开 USB，把 ME32T100 用来下载用户程序到 PCB 系统了。如果红灯常亮则为失败（检查接线或者更换芯片）；
注意：
上位机芯片型号务必选择正确；芯片烧录建议先接好线再进行上电操作。
