灵动股份推出基于STAR-MC1的MM32G5330

cathy 发布于：周五, 05/05/2023 - 17:54 ，关键词：

继今年2月灵动股份重磅发布了MM32G新系列MCU产品——基于Arm Cortex-M0内核的G0140和G0160后，灵动再次推出基于“星辰”STAR-MC1内核的高性能MM32G5330，扩展其MM32G系列的产品布局。

MM32G5330微控制器搭载了由安谋科技授权的 Armv8-M 架构“星辰”STAR-MC1 内核，性能上比传统的Cortex-M3/M4提升了近20%，其4.02的Coremark的跑分在Arm架构的MCU领域里名列前茅；在系统架构上，通过更高性能的存储器架构（如独立的Cache和TCM），MM32G5能提供系统层面的更高的系统级多并发。MM32G5330的最高工作频率可达 180MHz，等效于200MHz以上的Cortex-M4同类MCU。其内置的 128KB Flash，32KB SRAM，4KB L1 指令缓存和4KB L1数据缓存更能有效的提高代码执行的效率。

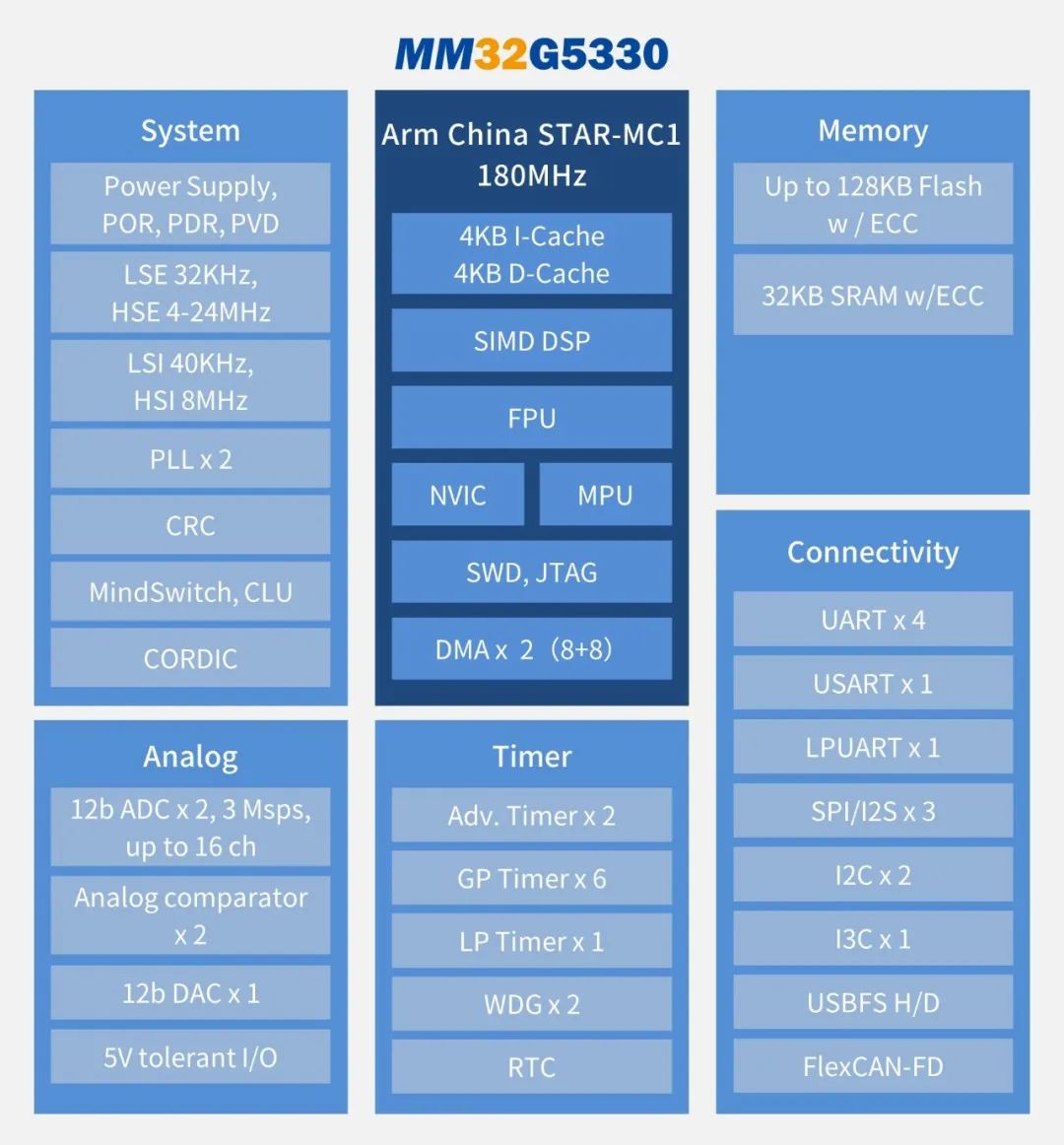

MM32G5330的主要特点

内核与系统

工作频率可达 180MHz
搭载 32 位安谋科技“星辰”STAR-MC1 内核，采用 Armv8-M Mainline 架构，内置单精度浮点运算单元（FPU），支持 DSP 扩展
4KB L1 指令缓存（I-Cache）和 4KB L1 数据缓存（D-Cache）
三角函数加速单元（CORDIC），支持 Sin，Cos 和 Atan 操作
外设互联矩阵 MindSwitch，支持定时器、GPIOs、EXTI、ADC、DAC 和比较器等模块信号间的直接连接或触发连接
2 个 8 通道 DMA 控制器，支持外设类型包括定时器、ADC、DAC、UART、LPUART、I2C、I3C、SPI 和 FlexCAN-FD

存储器

多达 128KB 的 Flash 存储器
多达 32KB 的 SRAM
Bootloader 支持片内 Flash 在线系统编程（ISP）

时钟、复位和电源管理

1.8V ∼ 5.5V 供电
上电/断电复位（POR/PDR）、欠压复位/可编程电压监测器（BOR/PVD）
外部 4 ∼ 24MHz 高速晶体振荡器
内置经出厂调校的 8MHz 高速 RC 振荡器
内置的 PLL1 可产生系统时钟，支持多种分频模式，为总线矩阵和外设提供时钟
内置的 PLL2 可产生最高 100MHz 的系统时钟，支持多种分频模式，为 USB，FlexCAN-FD 和 ADC 提供时钟
内置 40KHz 低速振荡器
外部 32.768KHz 低速振荡器，支持旁路功能

低功耗

多种低功耗模式，包括：低功耗运行（Lower Power Run）、睡眠（Sleep）、低功耗睡眠（Low Power Sleep）、停机（Stop）、深度停机（Deep Stop）和待机模式（Standby）
VBAT 为 RTC 和后备寄存器（20 x 16 位）供电

多达 14 个通信接口

4 个 UART 接口
1 个 USART 接口
1 个 LPUART 接口
2 个 I2C 接口
1 个 I3C 从机接口
3 个 SPI 接口（支持 I2S 模式）
1 个 USB 2.0 全速 Device/Host 控制器，内置 PHY
1 个 FlexCAN-FD 接口，兼容 CAN 2.0B 和 CAN-FD 协议

13 个定时器

2 个 16 位 4 通道高级定时器（TIM1 / TIM8），每个通道配有 2 个 PWM 输出，其中包括 1 路互补输出有 4 通道 PWM 输出，并支持硬件死区插入和故障检测后的紧急停止功能
2 个 16 位 4 通道通用定时器（TIM3 / TIM4）和 2 个 32 位 4 通道通用定时器（TIM2 / TIM5），每个通道配有 1 个 PWM 输出，并支持输入捕捉和输出比较，可用于红外、霍尔传感器或者编码器信号的解码
2 个 16 位基础定时器（TIM6 / TIM7）可用作通用定时和产生中断
1 个 16 位低功耗定时器（LPTIM）能否在除了 Standby 以外的所有低功耗模式下唤醒处理器
2 个看门狗定时器，包括独立型的 IWDG 和窗口型的 WWDG
1 个 24 位 Systick 定时器
1 个 RTC 实时时钟

2 个 12 位 ADC，共支持 16 个外部输入通道和 2 个内部输入通道，其中每个 ADC 支持最快 3MSPS 转换率，硬件支持过采样到 16 位分辨率
