近些年随着环保节能概念深入人心，变频空调占据国内主要市场，已实施的空调新能效标准也让空调行业进一步加速产品方案升级，从制冷压缩机、室内风机电机、室外风机电机上均采用智能化变频控制，实现节能水平和整机性能的更优异表现。

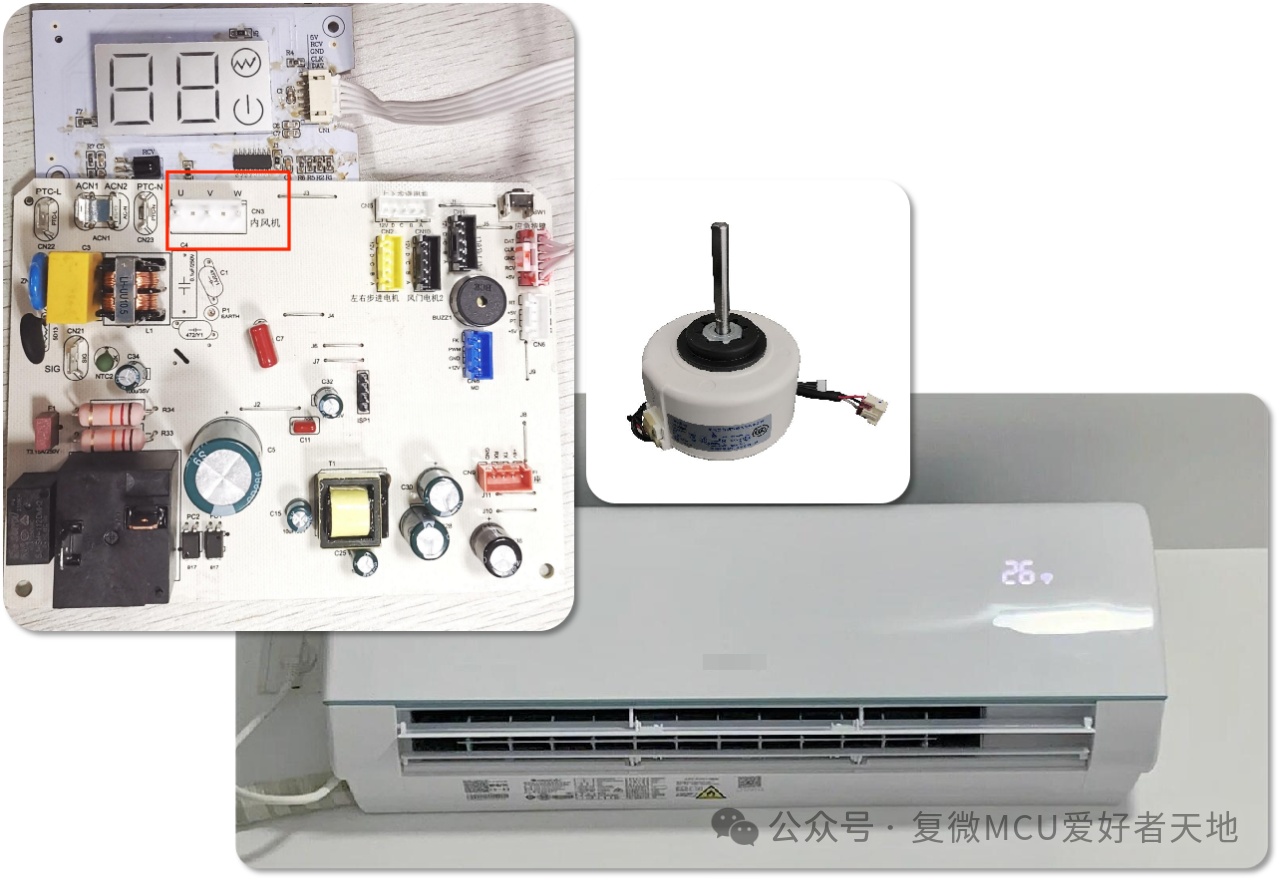

复旦微推出的基于FM33LF015的空调内机主变一体方案，可实现室内机主控功能和室内机变频风机的一体化控制，可根据房间温差自动调整不同风速，实现精准控温，舒适性更好，噪音更小，能耗表现更佳。相较于传统的内置驱动模块风机方案，整体BOM成本可做到更自主可控，具有显著成本优势。
方案特色
复旦微推出的空调内机主变一体方案基于FM33LF015实现，采用无感FOC双电阻采样方案，集成度高，性能表现优异。电流采样采用芯片内置运放（增益带宽10M、压摆率10V/us），硬件过流保护使用内置比较器（传播延迟200ns），过流信号可以从芯片内部直接给到ATIM的刹车，实现快速关闭PWM功能。

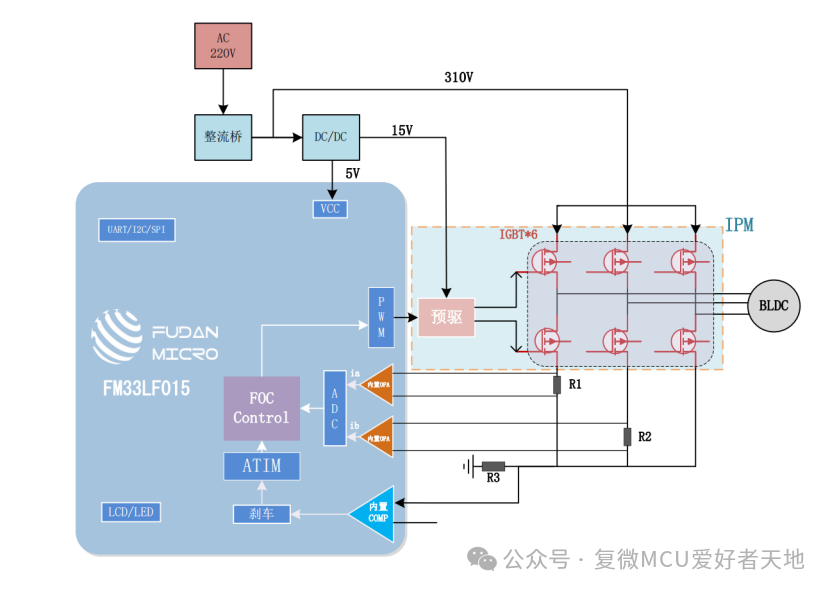

复旦微空调内机主变一体方案Diagram
本方案算法通用性强，适用于不同品牌、规格的空调内风机电机，相较于传统的内置驱动模块风机方案，整体BOM成本可做到更自主可控，具有显著成本优势，可提供整套变频方案指导验证。

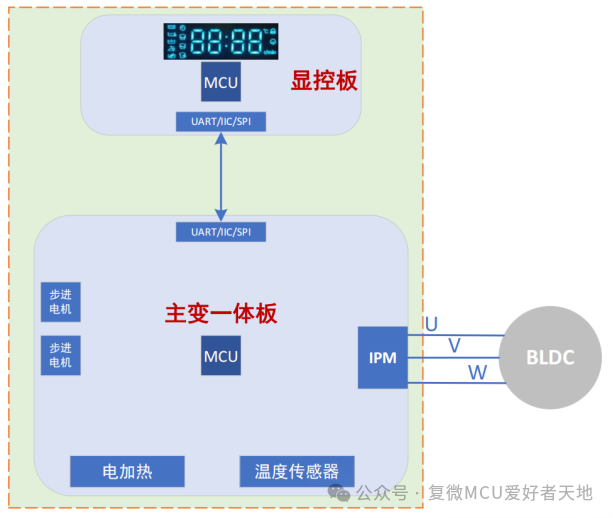

复旦微空调内机主变一体控制方案

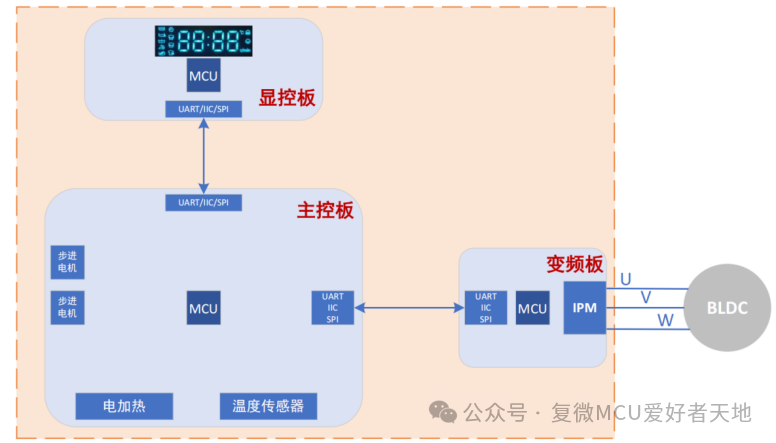

传统空调内机主控及变频风机控制方案
针对整个空调内机主变一体系统进行群脉冲（EFT）测试实验，在±4000V条件下可全程保持运行电流平稳，无停机发生。

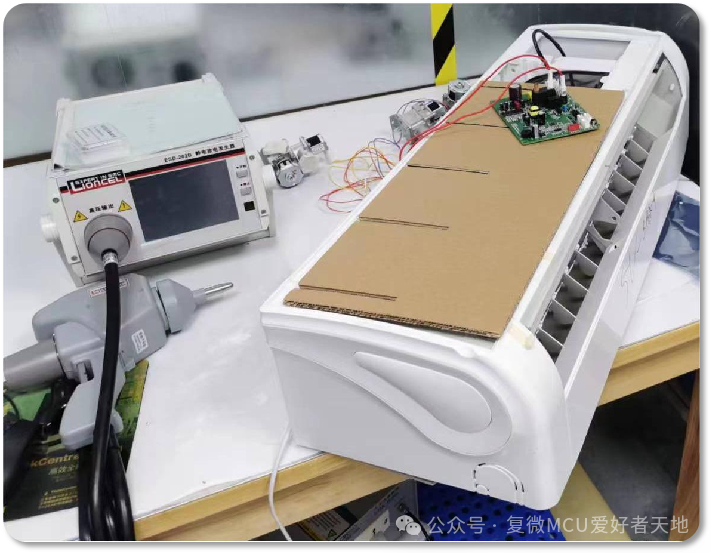

复旦微空调内机主变一体方案EFT测试环境
本方案具备以下功能特点：
■ 可靠的无感启动算法
■ 双电阻采样
■ 电流环、速度环控制
■ 无感观测器，估算电机位置准确
■ 弱磁扩速
■ 支持顺风启动、逆风启动
■ 具有多种保护措施：过流、过载、过温、过压、欠压、堵转、缺相等

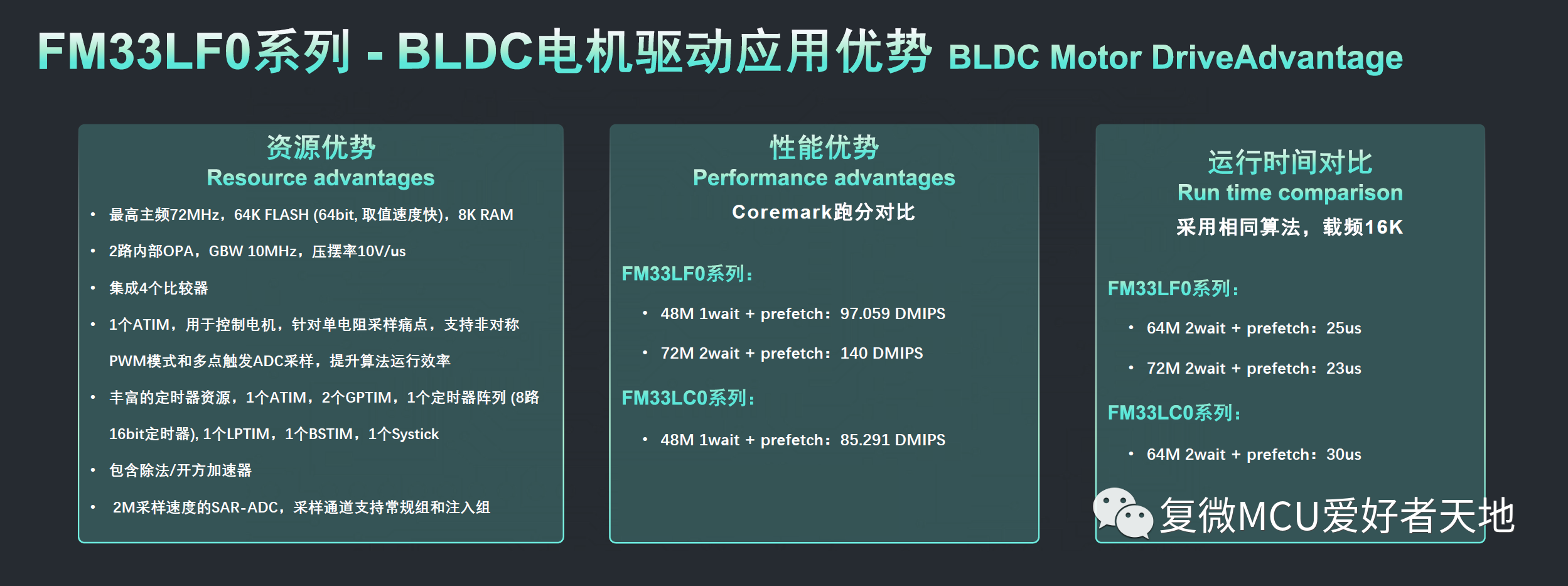

MCU资源和性能

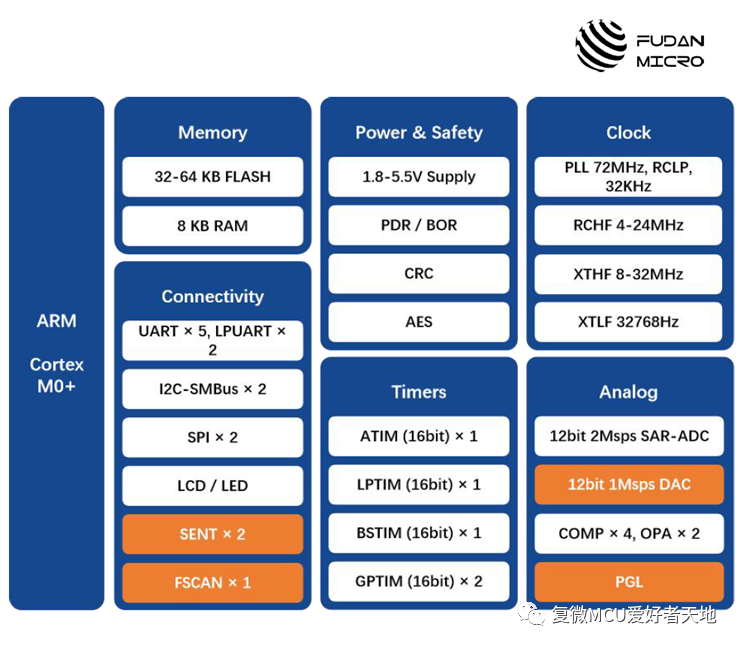

FM33LF0系列是基于ARM Cortex-M0+内核的32位低功耗MCU芯片，最高主频72MHz，最大支持64KB FLASH和8KB RAM，集成LCD驱动、LED驱动、带温补的RTC、ADC、DAC、OPA、COMP、AES、UART、LPUART、I2C-SMBus、SPI、CAN、SENT等通用外设接口，支持LQFP 64 / 48 / 32多种封装，非常适用于BLDC电机驱动应用。
