一、方案概述

1.应用对象

在当今节能减排的趋势下,电机作为耗能大户,其效率的提升一直是业界努力的方向。珠海巨晟针对直流无刷永磁同步电机(以下简称PMSM),提供整体解决方案。PMSM由于其效率高、体积小、可靠性高等优点,使用范围越来越广。磁场定向控制(FOC)做为正弦波控制的一种,具有控制特性好,转速 精度高,噪声低等特点,由于算法较复杂,通常需要 16 位或 32 位微控制器才能实现,本文以下基于我司JS32M04x系列,可以实现磁场定向控制,具有较高性价比,本文档主要着重介绍FOC电流采样方式介绍。

2. 系统构成

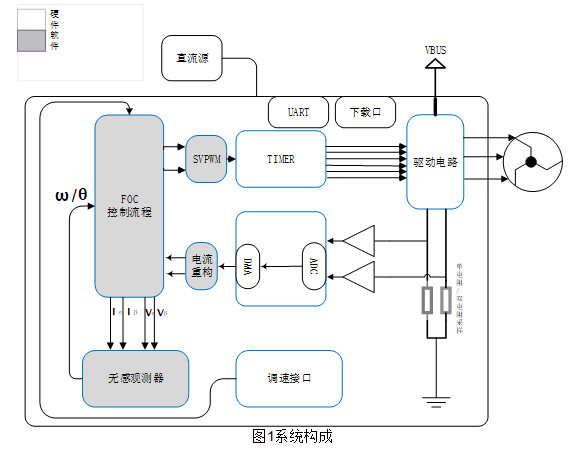

系统结构框图如图1所示,由直流电源、微控制器、驱动电路、电流采样及放大电流,下载及监控接口等部分组成。


二、 硬件设计

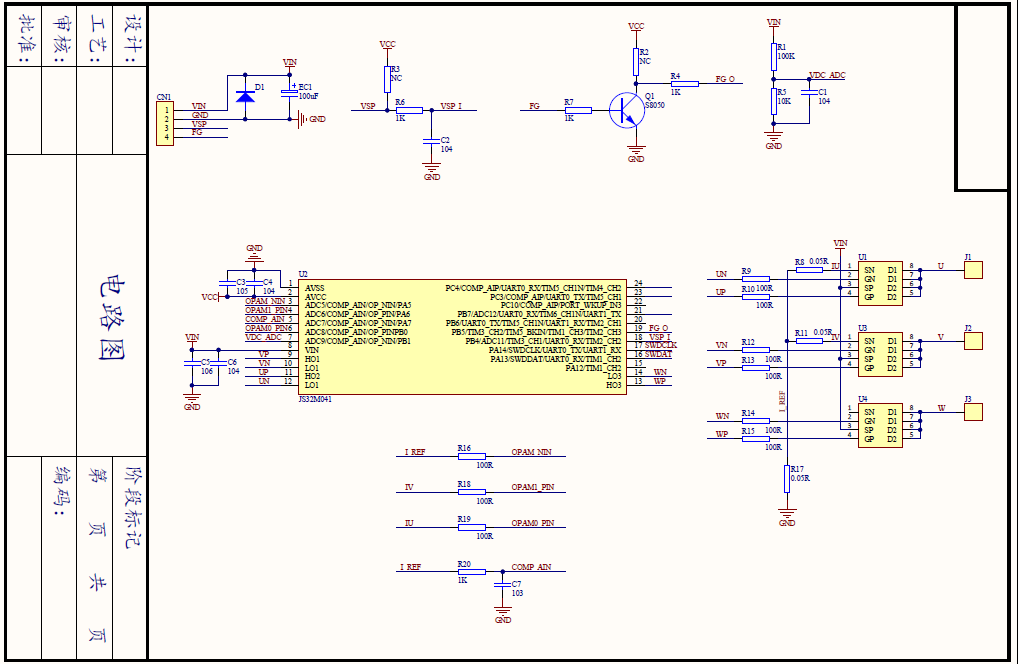

1.原理图

硬件原理图如图2所示。包含 MCU 相关电路、驱动电路、逆变电路、 电流采样及放大电路等。

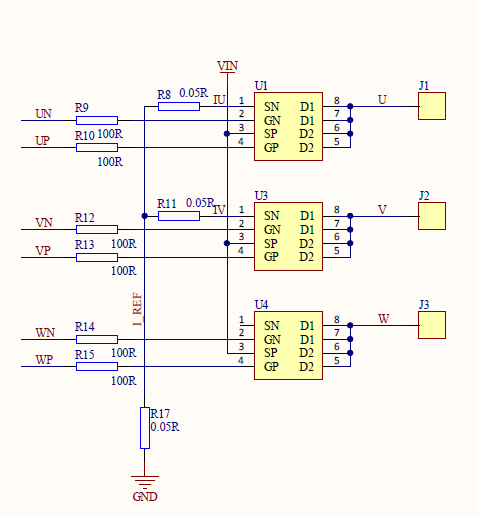

2.逆变电路

逆变电路采用MOS全桥电路,R8 、R11 为 0.05ohm 电阻,用于桥臂电流采样。R17用于电流保护检测, J1、J2、J3为电机线端子。

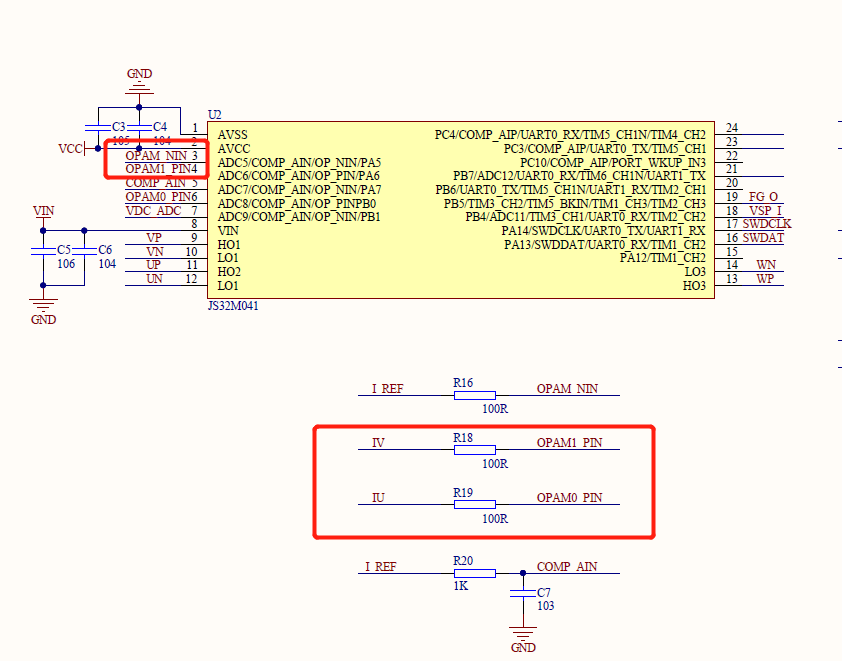

3.电流放大电路

珠海巨晟JS32M04x系列集成了两路运放,可配置放大倍数,可用于相电流信号放大。

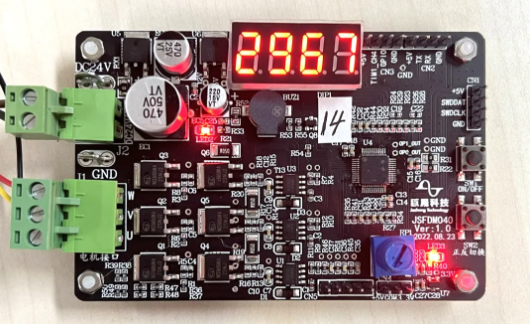

4.硬件实物图


三、电流采样方式

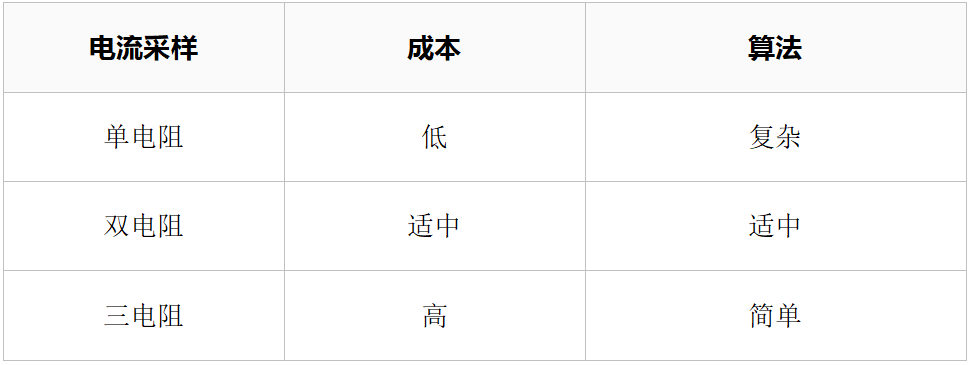

在FOC算法中,电流采样在反馈环节是相当重要的一部分,无论是有感FOC,还是无感FOC,相电流是交流三相同步电机在进行坐标变换的关键,最终通过SVPWM实现电机转子磁场和定子磁场的同步转动,通常这里有三种方案,单电阻采样,双电阻采样,三电阻采样。


1.三电阻采样

在不同扇区采样的相电流,注意时间窗口需避免去采样PWM占空比接近100%的那一相电流。

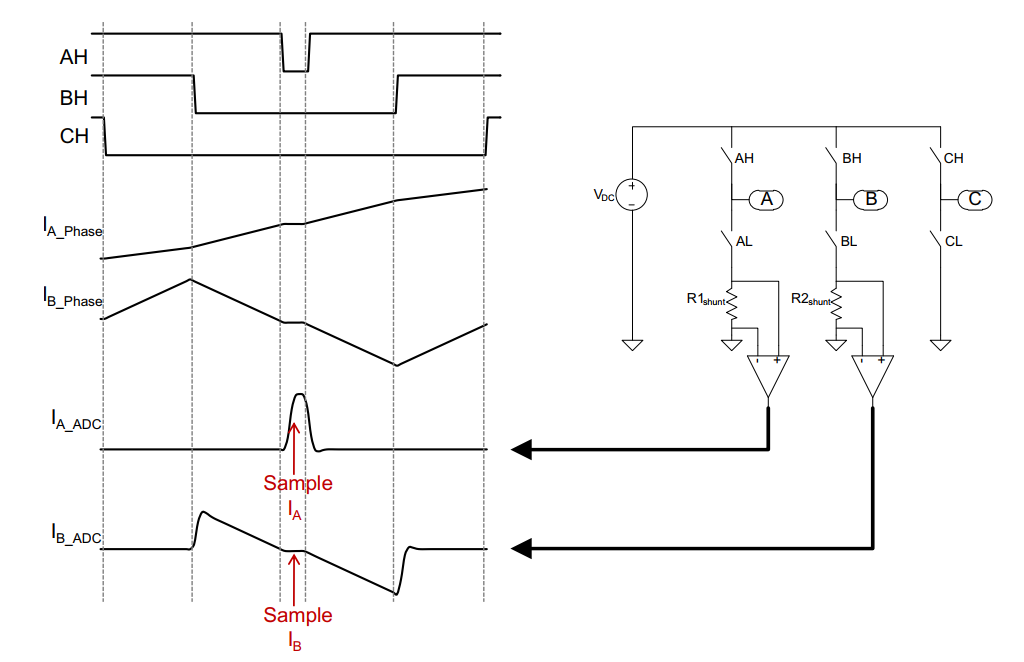

2.双电阻采样


双电阻采样无法避免窗口时间,所以需要限制最终PWM的占空比,为ADC转换预留足够的时间。

3.单电阻采样

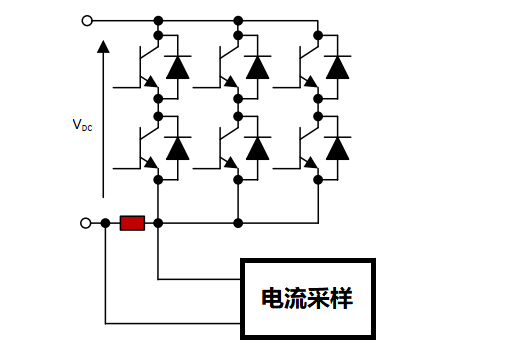

单电阻采样需要在一个PWM周期内进行两次采样,下面需要在SVPWM六个扇区进行相电流的分类,这里可以对SVPWM的原理进行分析,从而了解如何对电流进行重构,单电阻的电路结构如下图所示:


为了便于理解整个采样的过程,为了表示逆变器的开关管的状态,Sa表示A相的上下管同理Sb表示B相的上下管;这里规定:

Sa = 1表示上管导通,下管断开;

Sa = 0表示下管导通,上管断开;

Sb和Sc以此类推;

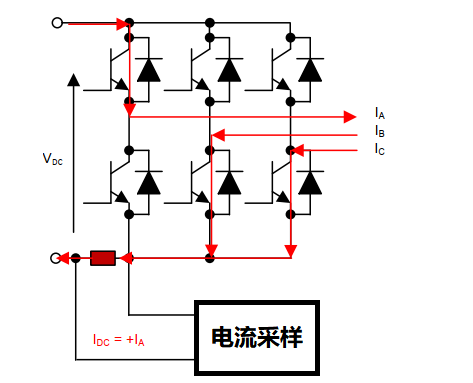

 Sa Sb Sc:100

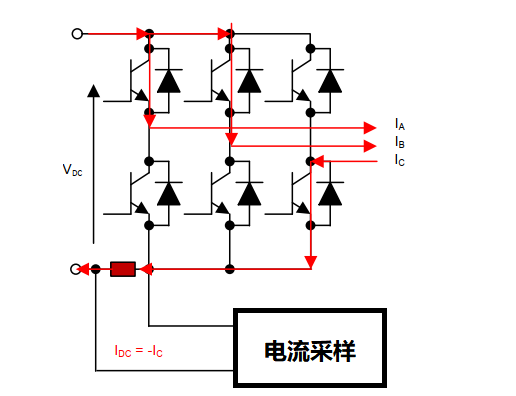

Sa Sb Sc:110

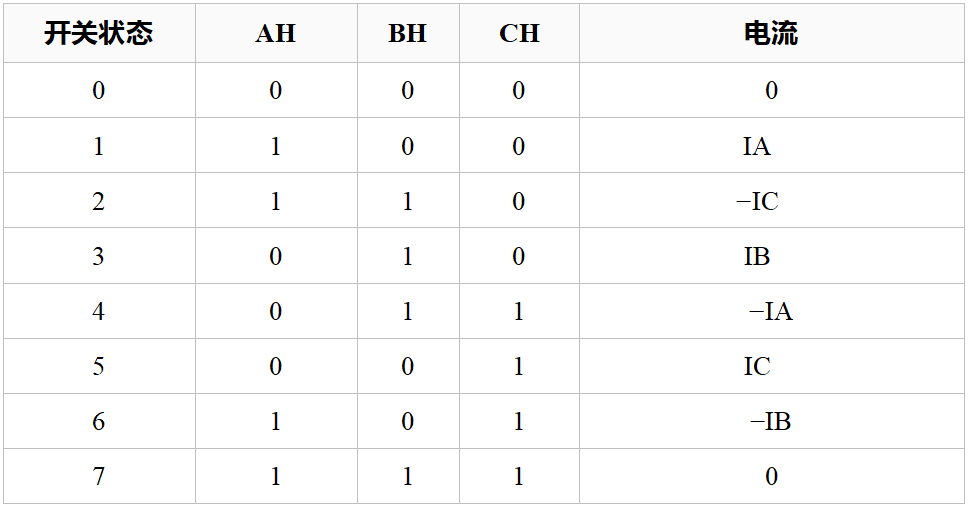

SVPWM的开关状态

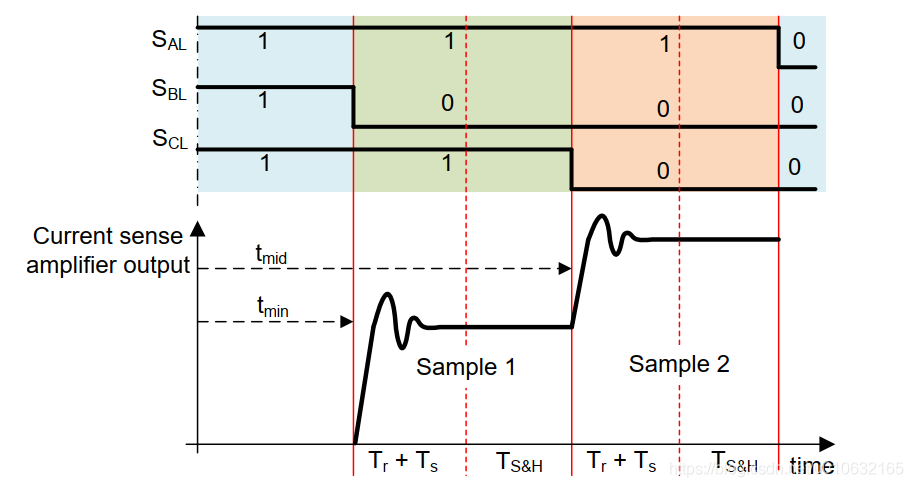

因此,单电阻采样,需要在一个PWM周期内进行两次采样;具体如下图所示:


图中的SAL,SBL,SCL分别对应整流桥的下管,因此在一个周期内分别进行了Sample 1和Sample 2这两次采样,对照上表可以推出;

Sample 1:采集了开关管状态为SAL SBL SCL:101==>SAH SBH SCH:010,此时采样电流为 IB;

Sample 2:采集了开关管状态为SAL SBL SCL:100==>SAH SBH SCH:011,此时采样电流为 −IA;

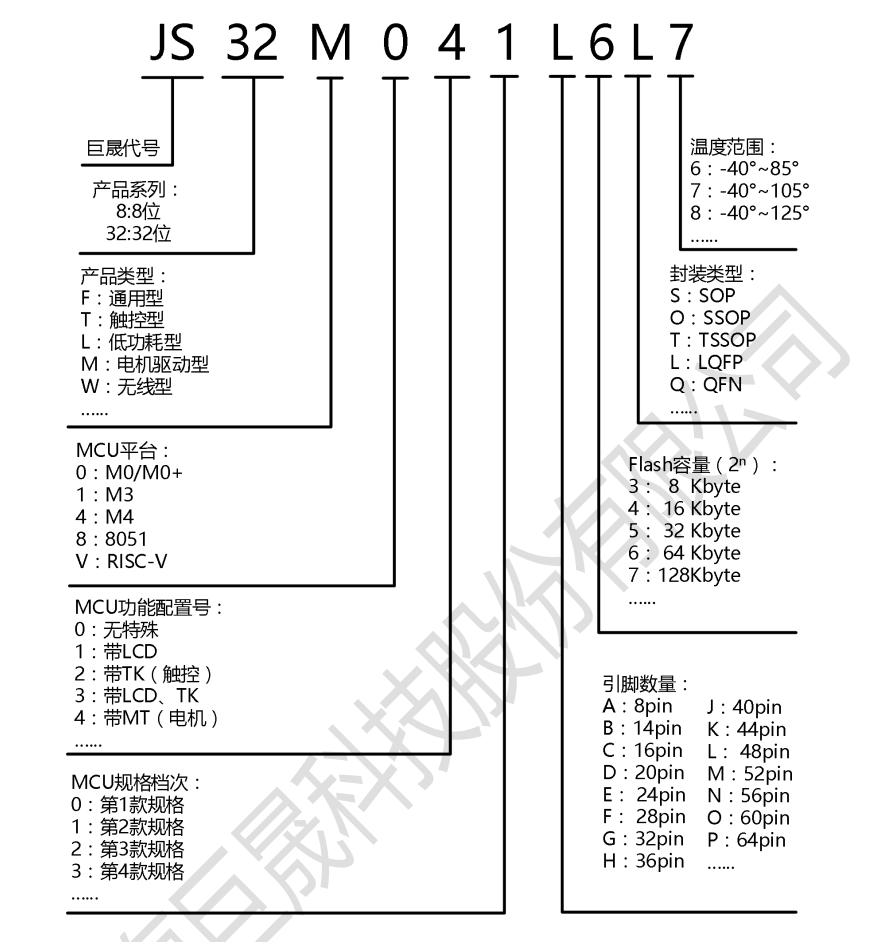

四、命名规则
