本解决方案使您能够用所有RX家族单片机实现对SPI连接TFT LCD模块的控制。用更少的硬件资源实现更复杂的HMI。
Motoki Ushigome（Sr Staff Product Marketing Specialist）
以往提到家电，其操作面板通常是由段式LCD、LED和物理按键组成，但近年来，有越来越多注重设计性的高端机型采用了TFT LCD和电容式触控按键。
为了满足家电和工业设备对TFT LCD显示的需求，瑞萨一直在开发基于图形LCD控制器和2D绘图引擎的RX家族单片机，并长年提供无需外设LCD显示用IC的单芯片解决方案。为了在广泛应用中更轻松采用TFT LCD模块，我们本次发布了适用于所有RX家族单片机的基于SPI的GUI解决方案。

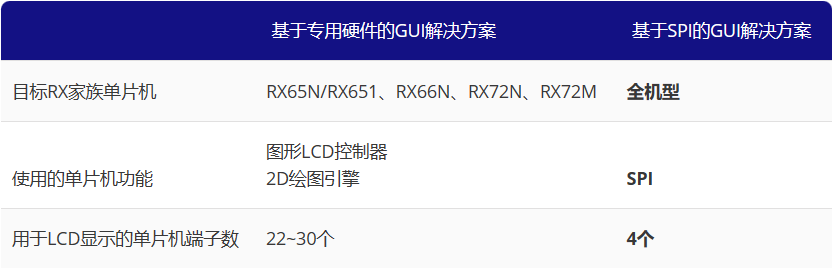

下面将介绍基于SPI的GUI解决方案的优点。

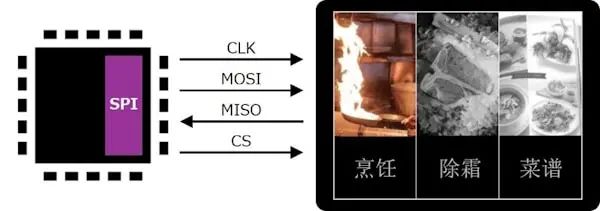

仅需4个端子即可实现TFT LCD显示
要通过SPI实现显示控制，只需使用时钟输出、数据输出/输入和芯片片选4个端子。TFT LCD模块在插针数量较少的封装中也能得到控制，因此在元件封装面积有限的应用中也可顺利应用。
合作伙伴GUI库，可免费使用到批量生产
从开发到批量生产，所有RX家族单片机用户均可免费使用Segger公司的GUI库“emWin for RX”。emWin已针对嵌入式应用进行了优化，即使是LCD显示用CPU和内存资源较少的RX100系列，也能轻松运行。
提供可快速体验QVGA LCD显示的示例程序
我们准备的示例程序使用了RX家族单片机评测板（RX140、RX671）和商用QVGA LCD模块。您可以同时体验微波炉LCD显示和基于电容式触控传感器的应用操作。

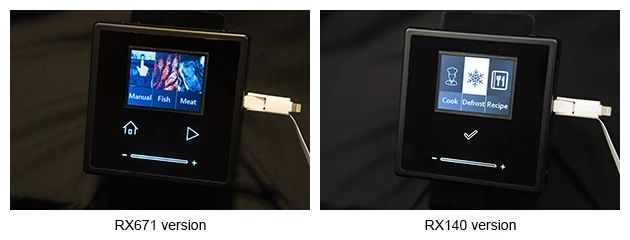

此外，我们还提供了一个PoC，让您可以体验本解决方案在实际场景中的应用。与上面的示例程序类似，可以在QVGA LCD模块上显示微波炉操作界面。电容式触控按钮和滑块由透明电极构成，在LED背光的照射下，可从黑色外壳浮现出白色。另外由于外壳正面完全扁平，给人一种时髦的HMI设计感。结合在Web上发布的电路板原理图、透明电极和外壳设计信息，客户可以在开发产品时进行参考。如您打算使用本PoC，请与您瑞萨销售/代理商联系。
基于SPI的GUI解决方案的PoC（非卖品）
利用RX家族的基于SPI的GUI解决方案，您可以用更少的硬件资源实现高级HMI创新，因此强烈建议您在下一代产品开发中使用。
来源：瑞萨电子
