基于CW32实时时钟DS1302应用

cathy 发布于：周三, 07/12/2023 - 10:13 ，关键词：

资料链接如下：

BD网盘链接：

https://pan.baidu.com/s/1IsFqi-bdPQcilu71JMrsVA

提取码：n99y

1. DS1302是一款集成了实时时钟（RTC）功能的芯片。RTC是一种能够精确测量和跟踪时间的电子设备，可以提供准确的日期和时间信息。DS1302实时时钟芯片由Maxim Integrated（美信半导体）生产，具有以下主要特点：

①时钟精度：DS1302采用32.768kHz的晶体振荡器来提供基准时钟信号。它具有较高的时钟精度，使得它可以提供准确的时间信息，每月的时间偏差非常小。

②时钟和日历功能：DS1302可以跟踪秒、分钟、小时、日期、月份和年份。它提供了完整的时钟和日历功能，可以准确地记录时间和日期。

③低功耗设计：DS1302芯片采用了低功耗设计，因此在电池供电时可以提供长时间的运行时间。

④数据保持功能：DS1302具有数据保持功能，使得即使在电源断电的情况下，时钟和日历数据仍然可以得到保持，确保数据的可靠性和连续性。

⑤简化的接口：DS1302通过串行接口（2线或3线），与微控制器或其他外部设备进行通信。这种简化的接口使得它更容易与其他系统集成，实现实时时钟功能。

DS1302实时时钟芯片被广泛应用于各种应用领域，如电子设备、仪器仪表、自动化系统、安防系统等需要准确时间信息的场合。它的易用性、低功耗以及稳定的性能使得它成为常用的实时时钟解决方案之一。

2.本实验用到了CW32 Cortex-M实训套件实验箱、DS1302实时时钟模块及Keil5开发环境。

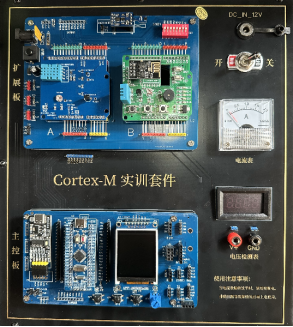

CW32 Cortex-M实训套件

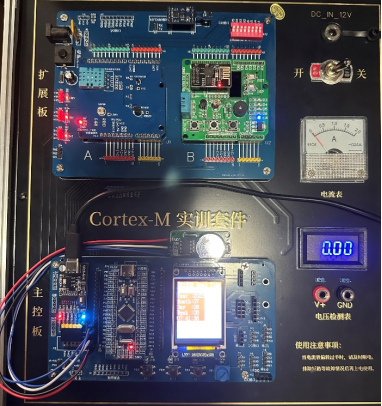

DS1302实时时钟模块实物

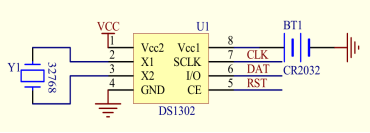

DS1302原理图

3.DS1302具体工作原理可观看视频，或参考以下链接中的文章

https://blog.csdn.net/u013184273/article/details/78843881

4.核心代码

/*
用TFT屏幕显示年、月、日、星期、时、分、秒
显示界面如下：
----------------
DS1302 Real Time

Year :xxxx
Month:xx
Day  :xx
Week :xx
xx:xx:xx

----------------
*/

#include "main.h"
#include "config.h"
#include "Ds1302.h"        //DS1302底层驱动代码
#include "Lcd_Driver.h"
#include "LCD_calculate.h"

char strings[2];         //储存要显示的数字

int main()
{
    u8 value = 0;

    RCC_Configuration(); //配置时钟

    Lcd_Init();
    Lcd_Clear(GRAY0);

    Ds1302_GPIO_Init();  //GPIO配置

    //  Ds1302_Config(23,7,7,5,14,58,55); //初始化DS1302，2023年7月7日星期五23点59分55秒

    Gui_DrawFont_GBK16(0,0,WHITE,RED,"DS1302 Real Time"); //显示界面
    Gui_DrawFont_GBK16(0,32,WHITE,RED,"Year :20  ");
    Gui_DrawFont_GBK16(0,48,WHITE,RED,"Month:    ");
    Gui_DrawFont_GBK16(0,64,WHITE,RED,"Day  :    ");
    Gui_DrawFont_GBK16(0,80,WHITE,RED,"Week :    ");
    Gui_DrawFont_GBK16(0,96,WHITE,RED,"  :  :    ");

    while(1)
    {
        Ds1302_GetHour(&value);                  //小时
        sprintf(strings,"%d",value/10);
        Gui_DrawFont_GBK16(0,96,WHITE,RED,strings);
        sprintf(strings,"%d",value%10);
        Gui_DrawFont_GBK16(8,96,WHITE,RED,strings);

        Ds1302_GetMinite(&value);                //分钟
        sprintf(strings,"%d",value/10);
        Gui_DrawFont_GBK16(24,96,WHITE,RED,strings);
        sprintf(strings,"%d",value%10);
        Gui_DrawFont_GBK16(32,96,WHITE,RED,strings);

        Ds1302_GetSecond(&value);                //秒钟
        sprintf(strings,"%d",value/10);
        Gui_DrawFont_GBK16(48,96,WHITE,RED,strings);
        sprintf(strings,"%d",value%10);
        Gui_DrawFont_GBK16(56,96,WHITE,RED,strings);

        Ds1302_GetDay(&value);                  //星期
        sprintf(strings,"%d",value/10);
        Gui_DrawFont_GBK16(40+8,80,WHITE,RED,strings);
        sprintf(strings,"%d",value%10);
        Gui_DrawFont_GBK16(48+8,80,WHITE,RED,strings);

        Ds1302_GetDate(&value);                 //日期
        sprintf(strings,"%d",value/10);
        Gui_DrawFont_GBK16(32+16,64,WHITE,RED,strings);
        sprintf(strings,"%d",value%10);
        Gui_DrawFont_GBK16(40+16,64,WHITE,RED,strings);

        Ds1302_GetMonth(&value);                //月份
        sprintf(strings,"%d",value/10);
        Gui_DrawFont_GBK16(48,48,WHITE,RED,strings);
        sprintf(strings,"%d",value%10);
        Gui_DrawFont_GBK16(55,48,WHITE,RED,strings);

        Ds1302_GetYear(&value);                 //年份
        sprintf(strings,"%d",value/10);
        Gui_DrawFont_GBK16(56+8,32,WHITE,RED,strings);
        sprintf(strings,"%d",value%10);
        Gui_DrawFont_GBK16(64+8,32,WHITE,RED,strings);
    }
}

5.实验最终现象

把程序下载进DS1302模块，DS1302经过程序初始化后将开始计时。
