概述
随着机器人技术与嵌入式系统的不断融合，如何让资源受限的微控制器也能接入强大的ROS2生态，成为开发者关注的重点。Micro-ROS正是在这样的背景下诞生，它将ROS2的通信能力和架构优势“下沉”到MCU级设备，让嵌入式系统也具备分布式、可扩展的能力。
NXP推出的MCXN947作为一款性能强劲、资源丰富的Cortex-M33微控制器，加上官方FRDM-MCXN947开发板，为开发者提供了理想的实验平台。那么问题来了：如何让这颗MCU成功运行Micro-ROS，并与ROS2系统打通？
本文将从原理到实践，手把手带你完成Micro-ROS在MCXN947上的移植，包括环境搭建、静态库生成、通信接口适配，以及最终运行验证。即便你是第一次接触Micro-ROS，也可以跟随本文顺利跑通整套流程。
在本文中，我们将探讨如何在MCXN947板移植Micro-ROS。
硬件环境：

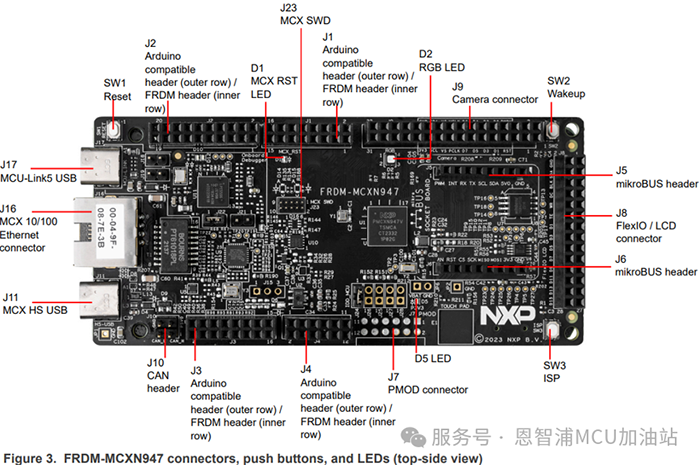

- 开发板：FRDM-MCXN947
软件环境：
- IDE：MCUXpresso IDE v25.6
- SDK：SDK Builder | MCUXpresso SDK Builder (nxp.com)
ROS架构
在深入探讨MicroROS的移植过程之前，让我们先对全新的ROS2架构进行简要介绍。这是因为MicroROS在其设计和实现中大量借鉴了ROS2的抽象层源码。ROS2与它的前身ROS1在核心通信机制上有着显著的不同。最突出的变化是ROS2采用了DDS（数据分发服务）作为其通信和节点发现的协议，而ROS1则依赖于XML-RPC协议，并且需要在主节点启动后其他节点才能加入。
ROS1对于嵌入式设备的支持受限主要是因为XML-RPC机制在这些环境下需要引入大量的软件包依赖。为了解决这个问题，像rosserial这样的项目为MCU和PC上的主节点之间的通信定制了更轻量级的通信协议。相比之下，ROS2引入了工业界成熟的DDS协议，该协议已经在军工、航天和金融系统领域证明了自己的稳定性。
值得一提的是，DDS只是一个标准协议，不同的公司可能会有不同的实现，例如Cyclone DDS（由Eclipse提供）、Fast DDS和Micro XRCE-DDS（两者都是由eProsima提供）。为了确保在使用不同厂商的DDS实现时上层的ROS2代码不需要变动，ROS2定义了一系列的抽象层接口，如RCL（ROS客户端库）和RMW（ROS中间件）。
这些底层的DDS实现都提供了一致的RMW接口。在RMW之上，则是C语言实现的RCL，这允许它进一步向上提供对不同编程语言的支持，包括C++、Python和Java等。因此，要想成功移植ROS2到一个实时操作系统（RTOS），关键在于该RTOS需要支持一个具体的DDS实现及其对应的RMW接口。只有这样，上层的RCL和ROS应用程序代码才能够无需任何修改地运行。
现在我们了解到，ROS2主要由RCL（ROS客户端库）、RMW（ROS中间件接口）以及DDS（数据分发服务）组成。要将ROS2移植到新的平台或系统上，核心工作便在于实现一套兼容的RMW和DDS组合，而上层的RCL则可以保持原样，无需修改。在这个框架下，MicroROS正是提供了这样的RMW和DDS组合。

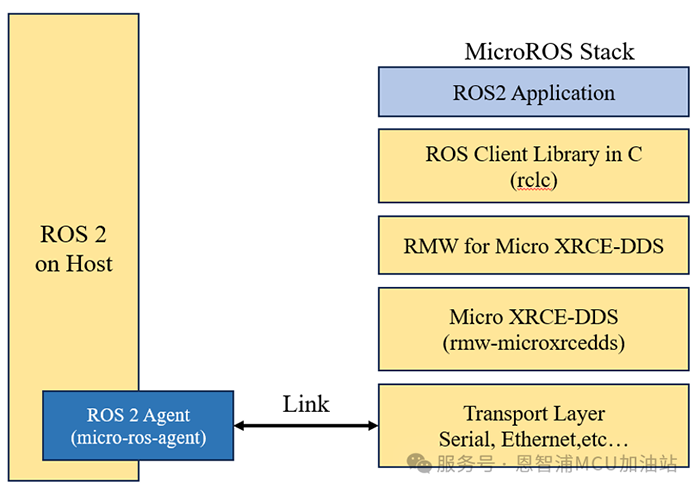

具体来说，MicroROS采用的DDS是专门为嵌入式设备设计的Micro XRCE DDS（针对极端资源受限环境的DDS标准），并且配有与之适配的RMW实现。这使得MicroROS不仅兼容ROS2的架构，还能有效地运行在资源有限的嵌入式设备上。
因此，移植MicroROS到不同的硬件平台，本质上就是需要将其通信协议如UART（通用异步收发传输器）和UDP（用户数据报协议）与MicroROS的RMW+DDS组合进行对接。这一过程涉及确保MicroROS能够通过这些通信协议与平台上的其他节点或外部系统有效交互，同时保持其轻量级和高效性，以适应嵌入式设备的特殊需求。
通过上述介绍，我们可以看出MicroROS的移植主要有2个部分：
对接UART/UDP通信和时钟，也就是实现default_transport.cpp里面的5个函数。打包DDS+RMW+RCL生成libmicroros.a静态库。
Micro-ROS静态库工具链和环境配置
3.1 工具链配置
首先在Ubuntu 22.04 LTS上安装ROS 2。并运行如下命令。
sudo apt update&&sudo apt install locales
sudo locale-gen en_US en_US.UTF-8
sudo update-locale LC_ALL=en_US.UTF-8 LANG=en_US.UTF-8
export LANG=en_US.UTF-8
sudo apt update && sudo apt install curl gnupg lsb-releasesudo curl -sSL https://raw.githubusercontent.com/ros/rosdistro/master/ros.key -o /usr/share/keyrings/ros-archive-keyring.gpg
（1）sudo apt update: 使用管理员权限（sudo）更新系统软件包列表，确保获取最新的软件包信息。
（2）sudo apt install locales: 使用管理员权限安装locales软件包，它提供了管理和配置本地化的工具。
（3）sudo locale-gen en_US en_US.UTF-8: 使用管理员权限生成英文（美国）的本地化环境，包括en_US和en_US.UTF-8。
（4）sudo update-locale LC_ALL=en_US.UTF-8 LANG=en_US.UTF-8: 使用管理员权限更新系统的本地化设置，将LC_ALL和LANG环境变量设置为en_US.UTF-8，即英语（美国）的UTF-8编码。
（5）export LANG=en_US.UTF-8: 将当前用户的LANG环境变量设置为en_US.UTF-8，以便在终端中使用英语（美国）的UTF-8编码显示文本。
（6）sudo apt update && sudo apt install curl gnupg lsb-release: 使用管理员权限更新系统软件包列表，并安装curl、gnupg和lsb-release软件包。这些软件包分别用于在终端中执行网络请求、处理GPG加密和获取发行版信息。
（7）sudo curl -sSL https://raw.githubusercontent.com/ros/rosdistro/master/ros.key -o /usr/share/keyrings/ros-archive-keyring.gpg: 使用管理员权限从GitHub仓库下载ROS的公钥文件（ros.key），并将其保存到系统的密钥环目录（/usr/share/keyrings/）下，命名为ros-archive-keyring.gpg。这个公钥用于验证ROS软件包的完整性和来源。
3.2 Ubuntu安装ROS
配置和构建Micro-ROS的开发环境的。运行如下命令:
sudo apt update && sudo apt upgrade && sudo apt install ros-humble-desktop
source /opt/ros/humble/setup.bash && echo “source /opt/ros/humble/setup.bash” >>~/.bashrc
source /opt/ros/$ROS_DISTRO/setup.bash
mkdir uros_ws && cd uros_ws
git clone -b iron https://github.com/micro-ROS/micro_ros_setup.git src/micro_ros_setup
rosdep update && rosdep install --from-paths src --ignore-src -y
colcon build
source install/local_setup.bash

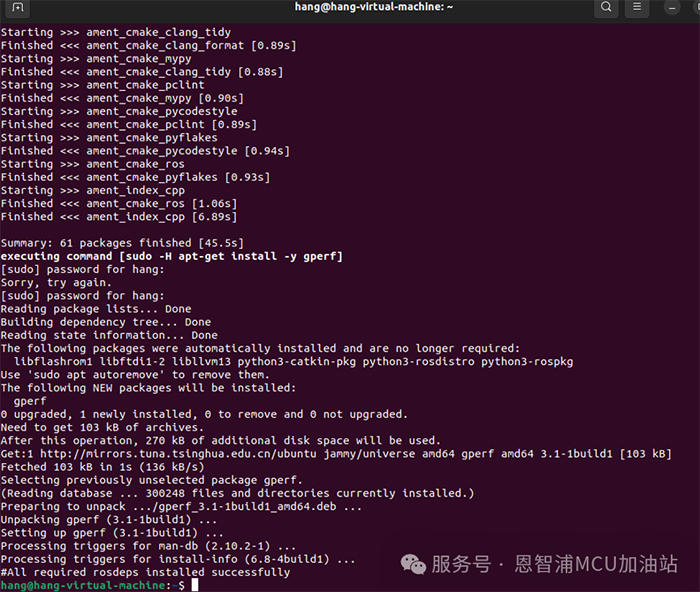

ros2 run micro_ros_setup create_firmware_ws.sh generate_lib
(1)更新软件和安装ROS(Robot Operating System);
(2)设置和保存ROS环境的配置;
(3) 这两个命令创建一个新的目录uros_ws（工作空间），然后切换到该目录;
(4) 从GitHub仓库克隆名为micro_ros_setup的项目，并将其放在工作空间的src目录下;
(5) 这两个命令用于安装项目所需的依赖项;
(6) 这个命令使用colcon构建系统来编译和安装项目。Colcon是一个通用的构建工具，适用于多种编程语言和平台;
(7) create_firmware_ws.sh:这是要运行的可执行文件的名称。它可能是一个用于创建固件工作空间（firmware workspace）的脚本。这条命令的目的是运行micro_ros_setup包中的create_firmware_ws.sh脚本，并传递参数generate_lib来生成一个包含Micro-ROS库的固件工作空间。这一步需要从github下载大量的源码。失败后下次生成会提示firmware已经存在，要rm这个文件夹。如果出现以下图片，证明代码下载成功。
Micro-ROS静态库生成

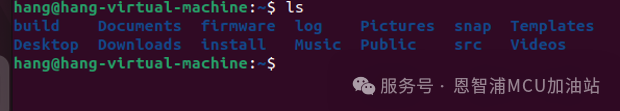

如果工具链和环境配置成功，回到工作空间下，现在我们应该有五个文件夹，分别为build、 fireware、 install、 log、 src。其中fireware是我们生成micro-ros的空间: cd fireware.
4.1 根据目标处理器配置toolchain.cmake文件
进入fireware目录中，这里面的colcon.meta和toolchain.cmake就是我们生成静态库需要指定的配置文件了，其中colcon.meta描述了我们micro-ros的配置，toolchain.cmake描述了单片机的平台。
我们可以打开MCUXpresso查找MCXN947相关配置。并创建toolchain.cmake。
set(CMAKE_SYSTEM_NAME Generic)
set(CMAKE_CROSSCOMPILING 1)
set(CMAKE_TRY_COMPILE_TARGET_TYPE STATIC_LIBRARY)
#
SET HERE THE PATH TO YOUR C99 AND C++ COMPILERS
# 在这里添加编译器路径
set(PIX /opt/gcc-arm-none-eabi-10.3-2021.10/bin)
set(CMAKE_C_COMPILER ${PIX}/arm-none-eabi-gcc)set(CMAKE_CXX_COMPILER ${PIX}/arm-none-eabi-g++)set(CMAKE_C_COMPILER_WORKS 1 CACHE INTERNAL "")
set(CMAKE_CXX_COMPILER_WORKS 1 CACHE INTERNAL "")
# SET HERE YOUR BUILDING FLAGS
set(FLAGS "-O2 -ffunction-sections -fdata-sections -fno-exceptions -mcpu=cortex-m7 -mfpu=fpv5-d16 -mfloat-abi=hard -nostdlib -mthumb --param max-inline-insns-single=500 -D'RCUTILS_LOG_MIN_SEVERITY=RCUTILS_LOG_MIN_SEVERITY_NONE'" CACHE STRING "" FORCE)
#-mcpu=cortex-m3
改成
-mcpu=cortex-m33
#
加入
mfpu=fpv5-d16 -mfloat-abi=hard
支持硬件浮点编译
set(CMAKE_C_FLAGS_INIT "-std=c11 ${FLAGS} -DCLOCK_MONOTONIC=0 -D'__attribute__(x)='" CACHE STRING "" FORCE)set(CMAKE_CXX_FLAGS_INIT "-std=c++11 ${FLAGS} -fno-rtti -DCLOCK_MONOTONIC=0 -D'__attribute__(x)='" CACHE STRING "" FORCE)set(__BIG_ENDIAN__ 0)
上面就是cmake的写法。
其中，"-mcpu=cortex-m7 -mfpu=fpv5-d16 -mfloat-abi=hard"：这些选项指定了目标处理器的架构和浮点单元特性。
我们可以查看MCXN947的目标处理器的架构和浮点单元特性。

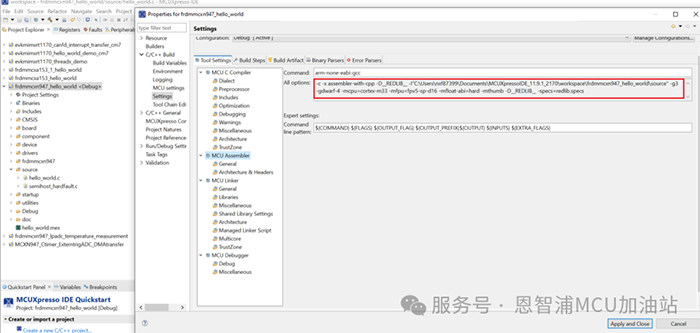

我们可以打开MCUXpresso，打开一个MCXN947工程，在settings->MCU Linker 中的All options中查看mcpu=cortex-m33 -mfpu=fpv5-sp-d16 mfloat-abi=hard。
所以MCXN947系列的是M33内核，我们需要将-mcpu=cortex-m7修改成 -mcpu=cortex-m33，其他基本不需要改动。从这块我们也可以看出来，生产的静态库一个系列应该都是通用的！
4.2 根据Micro-ROS需求配置colcon.meta文件
touch colcon.meta
{"names": {"tracetools": {"cmake-args": [
"-DTRACETOOLS_DISABLED=ON",
"-DTRACETOOLS_STATUS_CHECKING_TOOL=OFF"
]
},
"rosidl_typesupport": {"cmake-args": [
"-DROSIDL_TYPESUPPORT_SINGLE_TYPESUPPORT=ON"
]
},
"rcl": {"cmake-args": [
"-DBUILD_TESTING=OFF",
"-DRCL_COMMAND_LINE_ENABLED=OFF",
"-DRCL_LOGGING_ENABLED=OFF"
]
},
"rcutils": {"cmake-args": [
"-DENABLE_TESTING=OFF",
"-DRCUTILS_NO_FILESYSTEM=ON",
"-DRCUTILS_NO_THREAD_SUPPORT=ON",
"-DRCUTILS_NO_64_ATOMIC=ON",
"-DRCUTILS_AVOID_DYNAMIC_ALLOCATION=ON"
]
},
"microxrcedds_client": {"cmake-args": [
"-DUCLIENT_PIC=OFF",
"-DUCLIENT_PROFILE_UDP=OFF",
"-DUCLIENT_PROFILE_TCP=OFF",
"-DUCLIENT_PROFILE_DISCOVERY=OFF",
"-DUCLIENT_PROFILE_SERIAL=OFF",
"-UCLIENT_PROFILE_STREAM_FRAMING=ON",
"-DUCLIENT_PROFILE_CUSTOM_TRANSPORT=ON",
"-DUCLIENT_PROFILE_SHARED_MEMORY=ON", #允许内存共享
"-DUCLIENT_SHARED_MEMORY_MAX_ENTITIES=20"
]
},
"rmw_microxrcedds": {"cmake-args": [
"-DRMW_UXRCE_MAX_NODES=5", #最大节点数
"-DRMW_UXRCE_MAX_PUBLISHERS=6", #最大发布者数量
"-DRMW_UXRCE_MAX_SUBSCRIPTIONS=4", #最大订阅者数量
"-DRMW_UXRCE_MAX_SERVICES=6", #最大服务端数量
"-DRMW_UXRCE_MAX_CLIENTS=1", #最大客户端数量
"-DRMW_UXRCE_MAX_HISTORY=4",
"-DRMW_UXRCE_TRANSPORT=custom" #自定义传输接口
]
}
}
}
4.3 生成Micro-ROS静态库
运行如下两条命令生产静态库。
source install/local_setup.bash
ros2 run micro_ros_setup build_firmware.sh $(pwd)/firmware/toolchain.cmake $(pwd)/firmware/colcon.meta

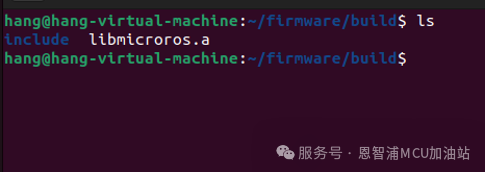

如果成功生成会静态库，你会在firmware/build文件中看到libmicroros.a
整合本地工程并测试
5.1 将生成的静态库加入本地工程

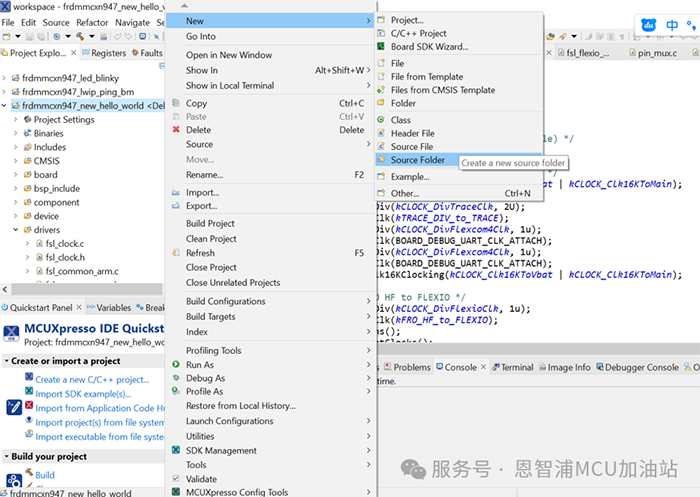

Folder name起名为bsp_include。

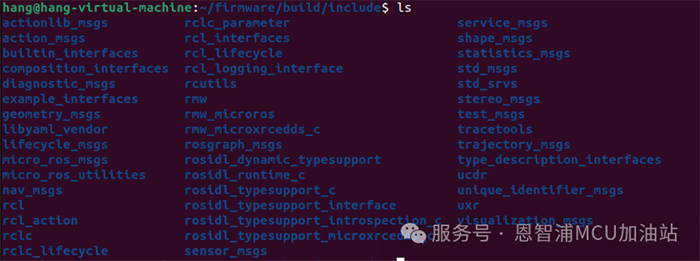

将include所有文件夹加入工程中。

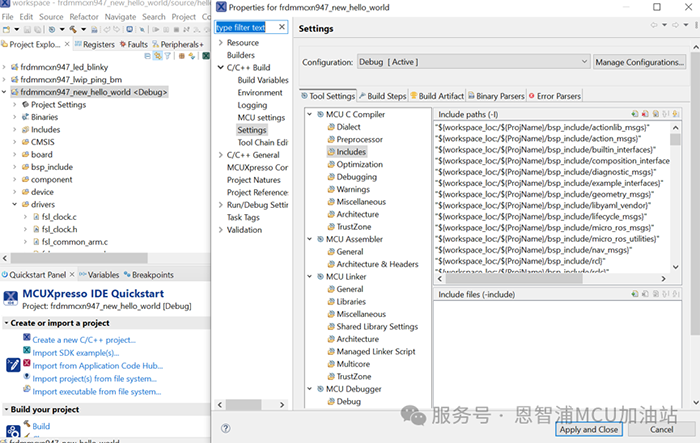

将include文件中所有路径加入include path中。
将生成好的libmicroros.a静态库加入工程中，例如加入bsp_include中。

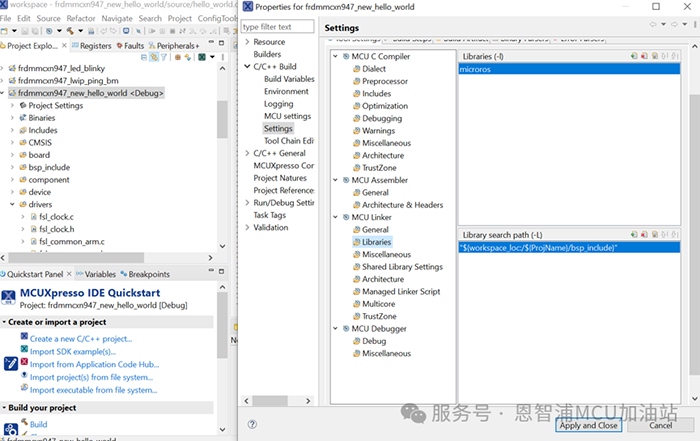

将libmicrorots.a静态库和名字路径加入Libraries(-l)和Library search path(-L).
加入静态库和相关头文件后，可以编译。
5.2 实现串口通信接口函数
为了将Micro-ROS移植到MCU，我们必须提供传输层的功能，通过通信接口进行读写的功能。可以在Micro-ROS GitHub中找到的其他示例实现，来自一些预制插件和端口。在这里，我将展示每个所需传输函数的示例代码。
rmw_ret_t
rmw_uros_set_custom_transport
(
bool framing,
void
* args, open_custom_func
open_cb,
close_custom_func
close_cb,
write_custom_func
write_cb,
read_custom_func
read_cb);
通过该结构体，可以看出通信接口函数组主要包含open，close，write，read。
open：此函数负责初始化（打开）传输层使用的外围设备。如果外围设备在其他地方初始化，并且在调用Micro-ROS函数之前，此函数为空。
close：此功能负责取消初始化（关闭）传输层使用的外围设备。因为不需要取消初始化函数。此函数也为空。
write：此函数负责在外围设备上写入数据（字节）。要写入的字节数和字节本身分别作为参数“len”和“buf”给出。
read：此功能负责从外围设备读取数据（字节）。要读取的字节数在函数参数“len”中指定，字节应通过函数参数“buf”返回。
写入数据和读取数据通过:
bool
transport_close
(
struct
uxrCustomTransport * transport) { return
true;
}
bool
transport_open
(
struct
uxrCustomTransport * transport) { return
true;
}
size_t
transport_write
(
struct
uxrCustomTransport* transport,
const
uint8_t * buf, size_t len, uint8_t * err) { LPUART_WriteBlocking(DEMO_LPUART, buf, len);
return len;}
size_t
transport_read
(
struct
uxrCustomTransport* transport, uint8_t* buf, size_t len,
int
timeout, uint8_t* err) { LPUART_ReadBlocking(DEMO_LPUART, buf, len);
return len;}
此外，还需要一个返回系统时基的函数。这个时基不一定是实时的，也就是正确的世界时间，它可以是自启动以来的时间或类似的时间。
此函数不必传递给Micro-ROS，只需使用如上所示的正确名称和参数创建即可。
int clock_gettime(clock_t unused, struct timespec *tp) { (void)unused;
IRTC_GetDatetime(RTC, &datetimeGet);
tp->tv_sec = datetimeGet.second;
tp->tv_nsec = (long)(datetimeGet.second) * 1000000;
return 0;
}
5.3 测试
使Micro-ROS实际运行。这由两部分组成：在MCU上运行的客户端和在主机PC上运行的代理。
基本微ROS客户端（MCU）
从客户端开始，创建和运行Micro-ROS客户端所需的最小步骤（和代码）如下。这些说明基于创建节点的Micro-ROS文档。
下面是实现前面所有步骤的代码，创建和启动Micro-ROS客户端：
//Required global variables
rcl_allocator_t allocator;
rclc_support_t support;
rcl_node_t node;
rclc_executor_t executor;
rmw_ret_t error;
//Set Communication functions
rmw_uros_set_custom_transport(
true,
NULL,
rtt_transport_open,
rtt_transport_close,
rtt_transport_write,
rtt_transport_read
);
//Set Allocation functions (Optional)
rcl_allocator_t allocator = rcutils_get_zero_initialized_allocator();
allocator.allocate = rtt_allocate;
allocator.deallocate = rtt_deallocate;
allocator.reallocate = rtt_reallocate;
allocator.zero_allocate = rtt_zero_allocate;
(void)!rcutils_set_default_allocator(&allocator);
//Get allocator
allocator = rcl_get_default_allocator();
//Create init_options
error = rclc_support_init(&support, 0, NULL, &allocator);
//Create node
error = rclc_node_init_default(&node, "uROS_Terminal", "", &support);
//Create executor
error = rclc_executor_init(&executor, &support.context, 1, &allocator);
//Call the executor periodically e.g. in the while(1) loop or a thread:
while(1) { error = rclc_executor_spin_some(&executor, RCL_MS_TO_NS(100));
}
基本Micro-ROS设置的另一部分是代理，它在主机PC上运行。代理在MCU上运行的Micro-ROS和主机PC上的ROS 2之间建立接口，它是Micro-ROS（和DDS）代理。代理通过定义的自定义接口连接到MCU上运行的Micro-ROS。对于这个代理，不需要编写代码，只需要构建代理，就像任何其他ROS 2包一样，并且以与构建Micro-ROS静态库类似的方式构建。此处显示的说明基于Micro-ROS文档，用于创建代理。
# Go to the Micro-ROS workspace folder
cd microros_ws
# Source ROS 2
source /opt/ros/humble/setup.bash
# Source local packages
source install/local_setup.bash
# Create Agent
ros2 run micro_ros_setup create_agent_ws.sh
# Build Agent
ros2 run micro_ros_setup build_agent.sh
# Possible ROS Update
sudo rosdep init
rosdep update
成功构建Micro-ROS代理后，以下bash命令启动/运行代理：
# Go to the Micro-ROS workspace folder
cd microros_ws# Source ROS 2
source /opt/ros/humble/setup.bash
# Source local packages
source install/local_setup.bash
# Run Agent (serial connection)
ros2 run micro_ros_agent micro_ros_agent serial --dev /dev/ttyACM0
在这些bash命令中，最后一个是实际启动Micro-ROS代理的命令。它需要几个参数，第一个是要使用的连接类型，这里是串行连接。然后是两个仅适用于串行连接的参数：“–dev/ttyACM0”，用于设置要使用的串行接口（要列出linux中的所有串行接口，可以使用以下bash命令：“dmesg | grep tty”）。
使用Micro-ROS Agent进行测试和运行
启动Micro-ROS代理后，MCU可以通过串行接口连接到主机PC，并重置以建立新的连接。如果以下Micro-ROS代理终端输出：
至此，我们已经完整走通了Micro-ROS 在 MCXN947平台上的移植流程。从ROS2架构理解，到静态库构建，再到通信接口适配与运行验证，每一步都是嵌入式系统接入ROS2生态的关键。
可以看到，Micro-ROS并不是一个“黑盒”，而是一套清晰的架构组合——RCL+RMW+Micro XRCE-DDS+自定义传输层。一旦掌握了这套思路，将其移植到其他MCU平台也将变得得心应手。
未来，你可以在此基础上扩展更多功能，比如：
- 发布/订阅传感器数据
- 构建嵌入式ROS2节点网络
- 实现与PC、机器人系统的实时协同
Micro-ROS的价值，不只是“让MCU能跑ROS2”，更重要的是：
它为嵌入式设备打开了通往机器人生态的大门；
如果你正在从事机器人开发、智能设备、边缘计算，那么这项技术非常值得掌握。
如果你后续想继续深入（比如 FreeRTOS 适配、UDP 通信、性能优化），也欢迎继续交流探讨。
